Alejado de la puerta de la jaula (1 / 3 paso)

Paso 1: Conexión de partes con Arduino

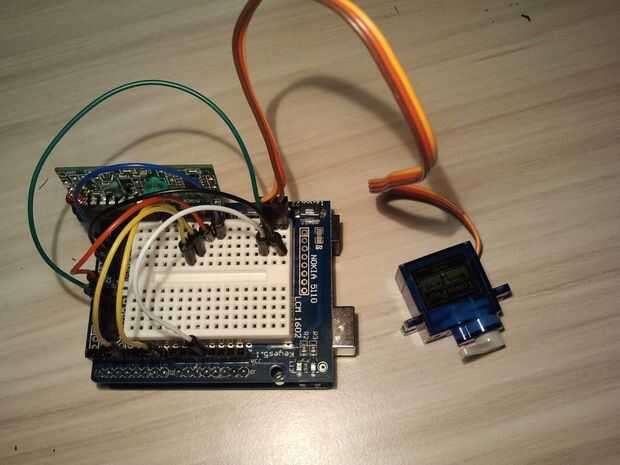

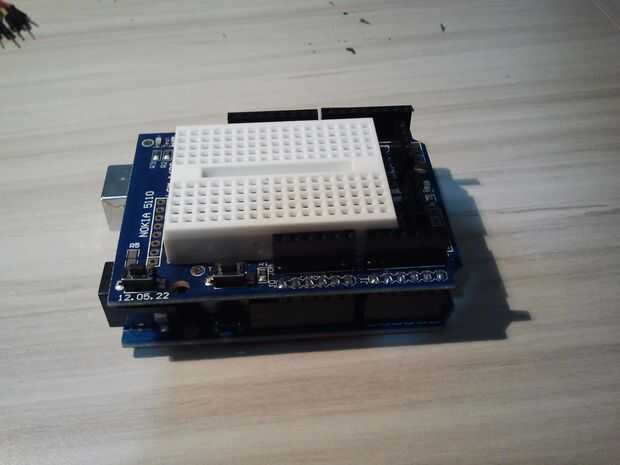

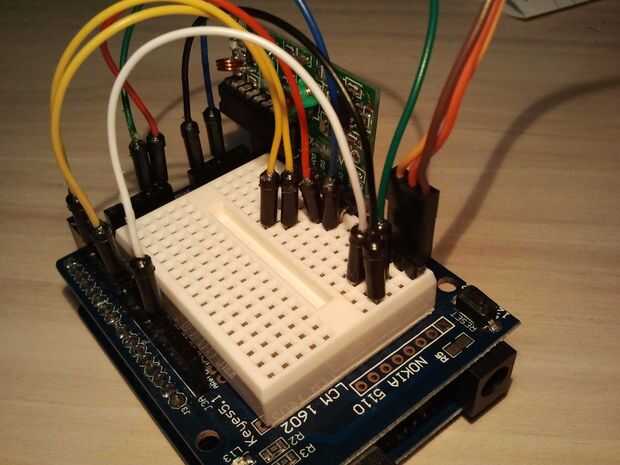

En primer lugar conecté proto shield con arduino. Luego, continuar con el servo. Tengo towerpro 9gr micro y tiene 3 cables que son de diferentes colores. Conexión del servo debe ser como este == > naranja = pin digital (que conectado pin 11 de arduino), rojo = 5V, marrón = tierra (se puede ver en la imagen).

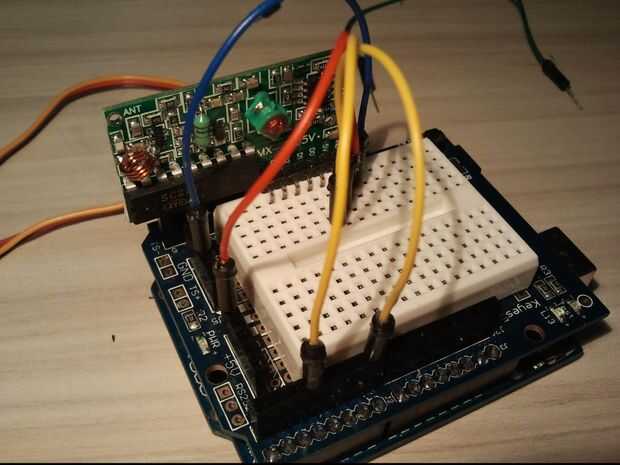

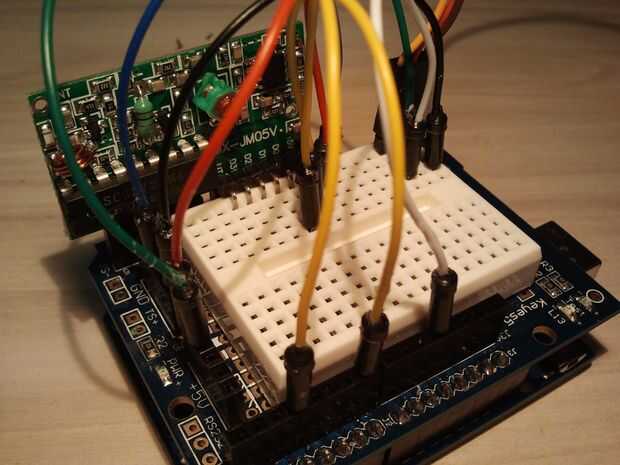

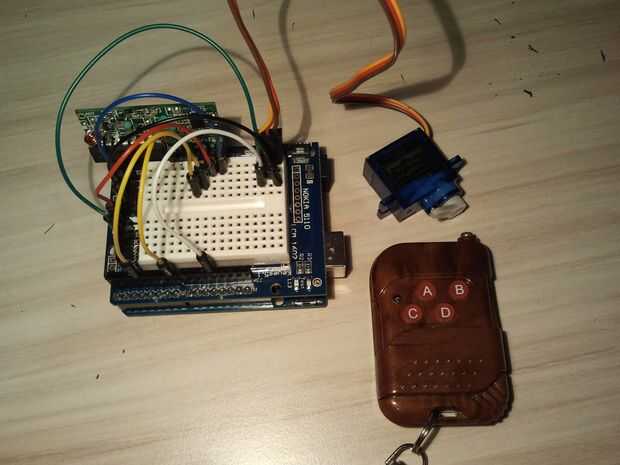

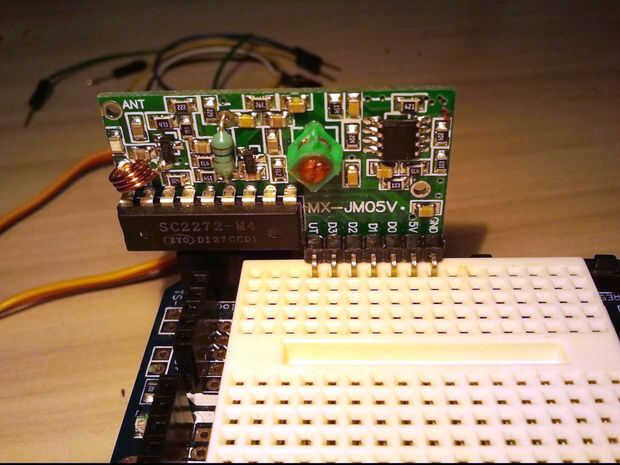

Después de eso, kit de control remoto debe estar conectado. Tiene 7 pines diferentes, pero no conectamos todos estos. Como ustedes saben "5V" va al VCC y "GND" va a tierra. Excepto éstos, tenemos 5 pernos, pero sólo tiene que conectar 2 de ellos. Primero uno es para apertura y otro es para el cierre. D0(for closing) va al pin 7 y D1(for opening) va al pin 3. Ahora que terminamos connectings. Podemos continuar con la programación de arduino.
