DIY CNC Chess

Hola a todos,

en este tutorial te voy a mostrar uno de mis proyectos de escuela que hemos tenido a través de la high School secundaria.

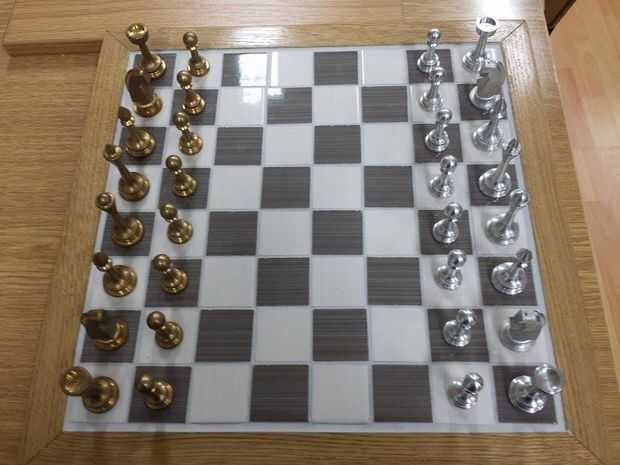

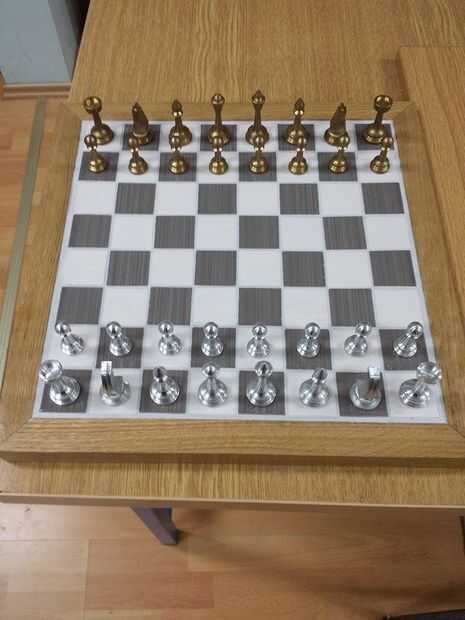

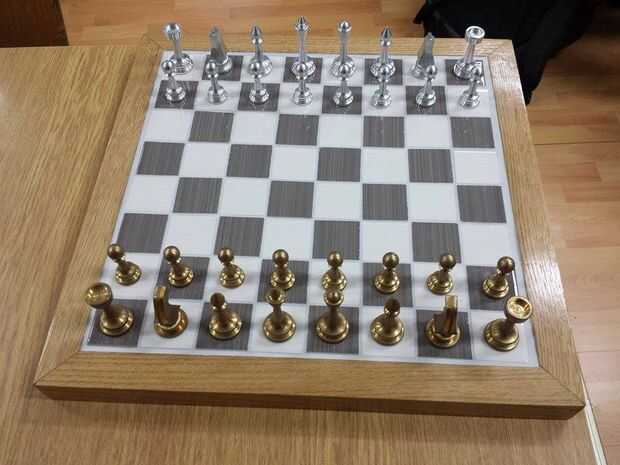

Como usted puede suponer que a juzgar por el título, se trata de piezas de ajedrez, había dos tipos de material, aluminio y latón.

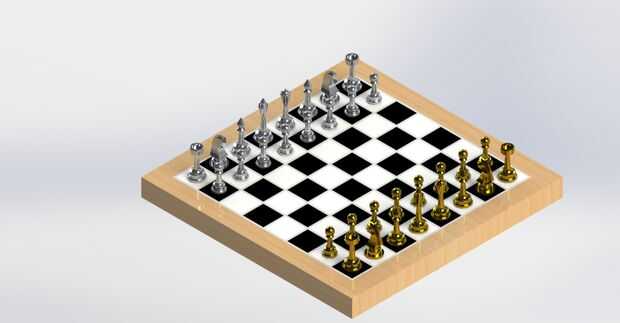

El objetivo del proyecto era recrear figuras de ajedrez que fueron recientemente medidas y dibujadas en software CAD (Solidworks).
Máquina CNC es Emco concepto vuelta 105 y Emco concepto Mill 105, software fue escrito usando Sinumerik Winnc, no software de CAD/CAM.
Que estábamos usando 3 tipos de herramientas, izquierda, derecha y neutro, los tres tienen diamantes en forma de placa de trabajo con ángulo y 0,4 mm radio de 55° en la parte superior de la placa.

Adjunto archivo CAD, programa para cada figura y trayectoria de la herramienta (para cada herramienta, incluyendo el camino de CYCLE95). Acerca de tablero de ajedrez, también es DIY, pero no tengo imágenes o algun tutorial sobre él, pero más adelante voy a intentar explicar cómo se hace.

Si usted no puede hacer figuras de ajedrez con CNC, usted puede imprimir, es por eso proporciona archivos .stl demasiado :)

Voy actualizando este instructable constantemente con nuevos cambios/documentaciones, así tenlo en cuenta también.

Así que, empecemos:
