Paso 7: Tilt telescopio alcance
Así que necesitaba una nueva placa superior por lo que podría inclinar el alcance. Como tengo problemas para visualizar problemas y diseños mecánicos, sólo intentado algunas ideas y ver si podía hacerlos funcionar.

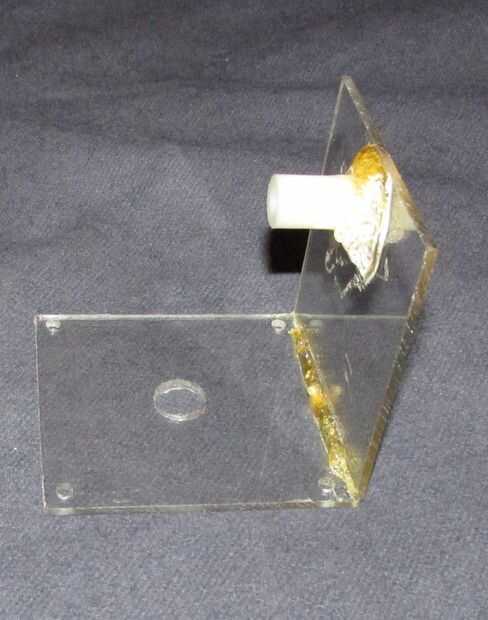

En primer lugar, llevó un par de trozos de Lexan y Gorrilla pegados juntos en ángulo recto. (ver imagen)

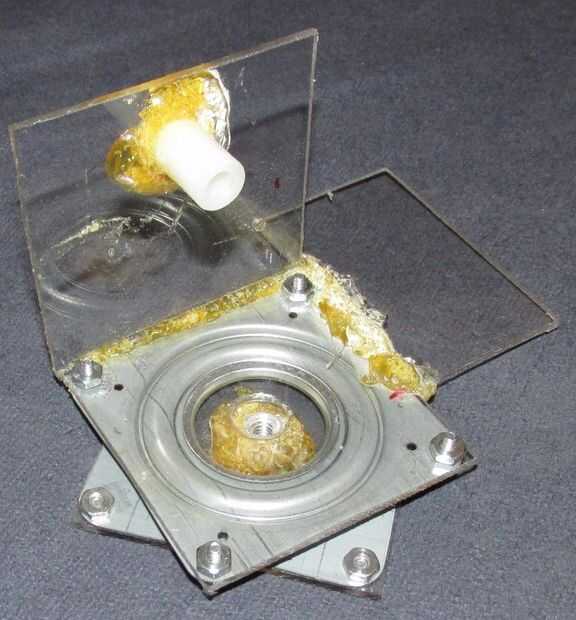

El fondo tiene cuatro agujeros para montar el cojinete. En el lado pegué un inserto de nylon de ¼". Uno de los motivos que elegí que un inserto es que lo sé es cuadrado por lo que deben mantener las cosas bastante alineadas.

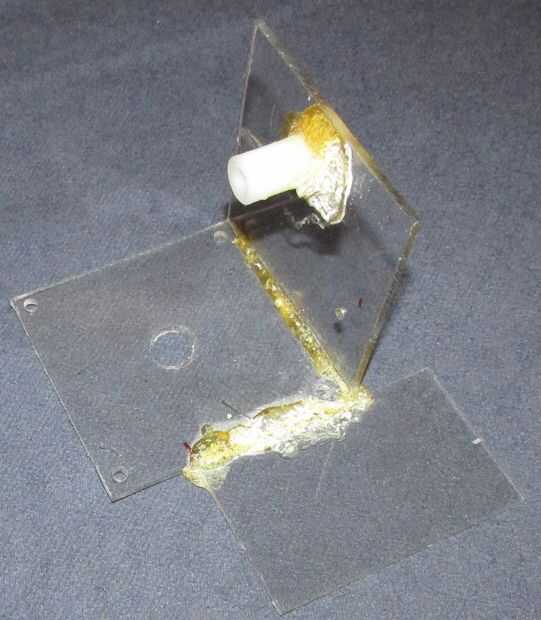

Bueno, después me Gorrila-pegado otro trozo de Lexan para formar un estante pequeño Arduino sería más fácil de ver. (ver imagen)

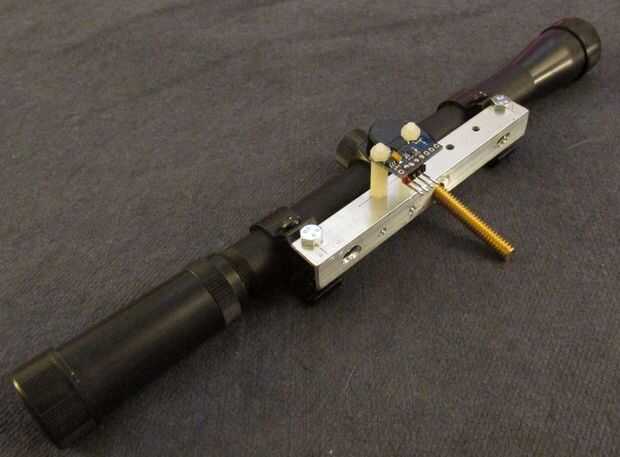

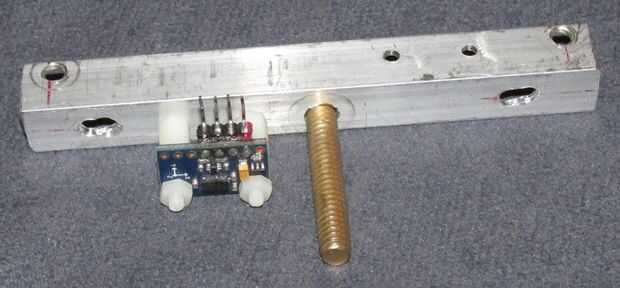

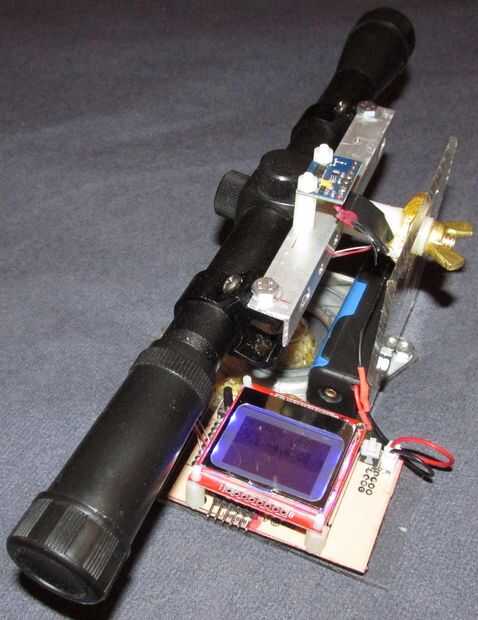

Utiliza el soporte de aluminio desde el nivel de alcance del observador, pero añadió un ¼" agujero para un perno. Nota: el perno y la tuerca de mariposa son tan no magnético de latón. Y os adjunto el módulo LSM303. (ver imagen)

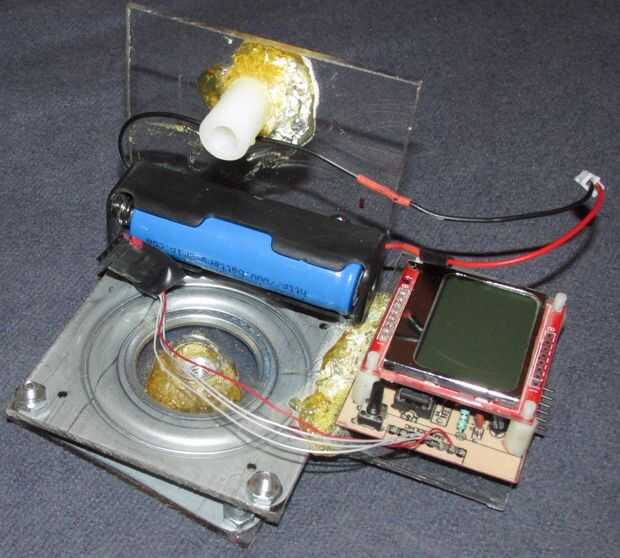

Las próximas fotos muestran cómo va juntos. Tenga en cuenta que ha cambiado la batería por una 18650 como cabe un poco mejor.
CALIBRACIÓN:

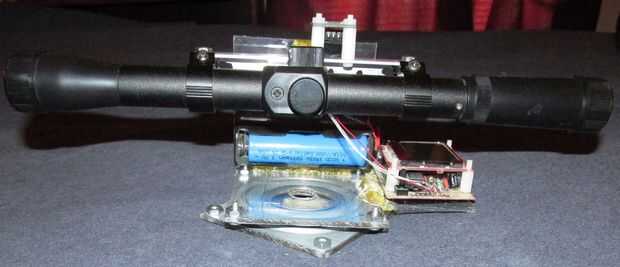

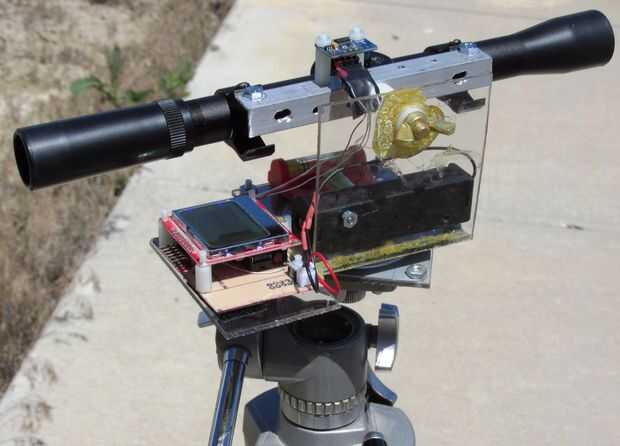

Los dos últimos cuadros demuestran el montaje completo. Esto es lo que yo solía volver a calibrar con los bocetos de calibrar y AccelCal.
Antes de realizar la calibración, usando la perilla de latón, asegúrese de que el alcance es paralelo a la base.
Desde que hice la inclinación de la placa rectangular, me midió la distancia del soporte de ángulo de alcance a la parte superior de la placa de inclinación y con la tuerca de ala ¼ x 20 latón y ajustar el alcance de manera que la distancia delantera y trasera es la misma.
