Alcance del observador de tiro (1 / 9 paso)

Paso 1: Hardware

Así que necesitaba un alcance del observador.

El más barato que pude encontrar son para aire rifles (armas de BB) por lo que ordenó esto 4 x 20 Rifle aire telescopio vista:

http://www.eBay.com/ITM/221662349501?_trksid=p2060353.m2749.l2649&ssPageName=STRK%3AMEBIDX%3AIT

Problema: Así que el primer problema fue encontrar algo para fijar el ámbito a.

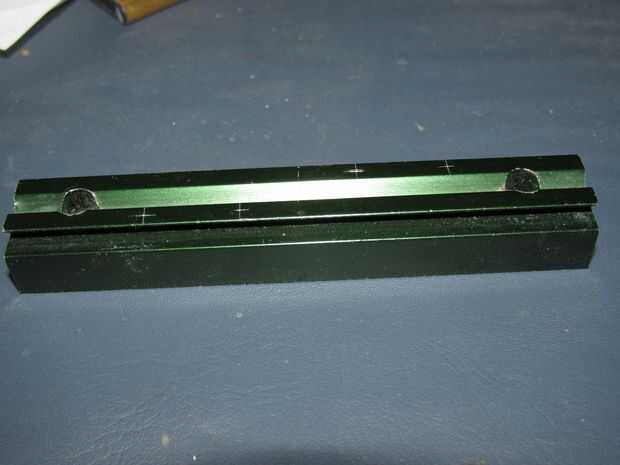

SOLUTION1: La descripción del alcance dijo cabe un carril de 9 – 11 mm de diámetro. Así que encontró y compró este carril (ver imagen):

http://www.eBay.com/ITM/301586353063?_trksid=p2060353.m2749.l2649&ssPageName=STRK%3AMEBIDX%3AIT

Ahora este dice que es un carril de 3/8" que es cerca de 9,5 milímetros.

Cuando finalmente llegué a ellos tanto en, no cabían los dos. Al parecer, el alcance fue utilizando las dimensiones exteriores y el carril estaba usando las dimensiones interiores. Hice un poco de investigación sobre esto y no parece haber ninguna norma sobre medición de rieles y nadie parece dar dimensiones reales.

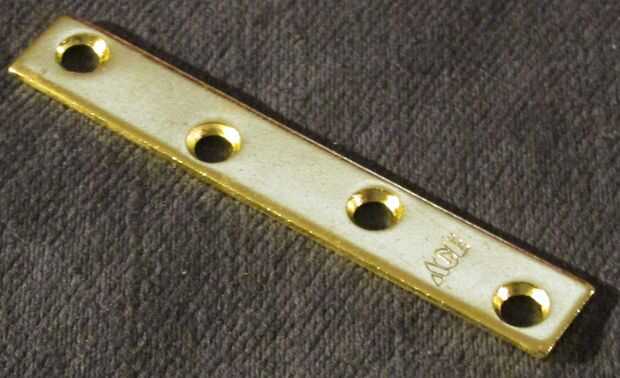

SOLUTION2: Bien, esto no va bien. Pensé que podría pedir a otro carril, pero todavía no tienen alguna idea si funcionaría hasta que me dieron. Así que fui a mi tienda local de hardware y encontró estas planchas de zurcido de bronce (ver imagen) que estaban cerca de la anchura correcta. Afile los bordes laterales por lo que cabe un poco más fácil.

PROBLEM2: Así que mi primer intento fue usando esta placa de latón con la LSM303 que se le atribuye. Bien, sobre todo funcionó hasta que probé obtener el rumbo magnético. Haciendo algunas pruebas, descubrió la placa de latón era magnética. Al parecer, se trata de latón plateado latón no.

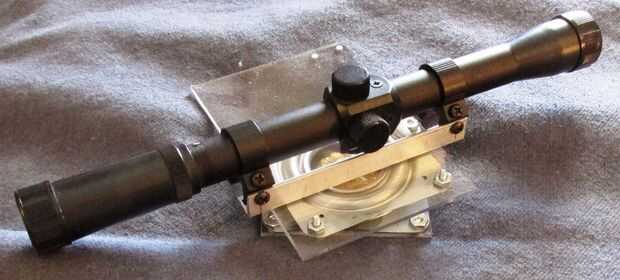

Magazine3: Tuve que rediseñar todo el conjunto con un soporte de aluminio L. (ver imagen)

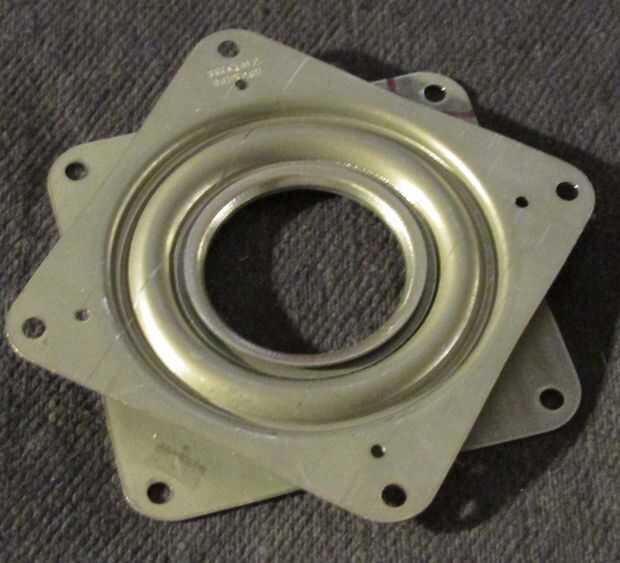

Ya que quería que giratorio, compré este Lazy Susan 3" llevan:

http://www.Amazon.com/Susan-bearings-Thick-200-lb-...

(ver imagen)
