Paso 2: Juntándolo...
Como voy a instalarlo en mi marco de HK X650F, utilizo la opción de utilizar la placa de montaje con amortiguadores de goma e instalar en los dos tubos de fibra de carbono utilizados para la fijación de soporte de la batería y cardán, por debajo de mi plato de fondo. Podría intentar de instalarlo directamente al marco, pero necesitaría hacer nuevo agujero en la placa inferior y probablemente interfieren con el diseño de plegado de los brazos del motor, así que elegí el camino más simple e ir con la placa de montaje.

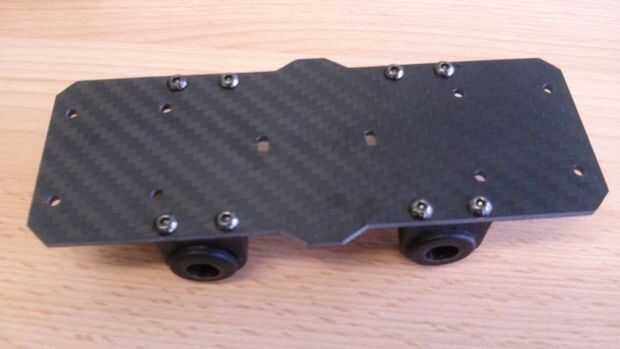

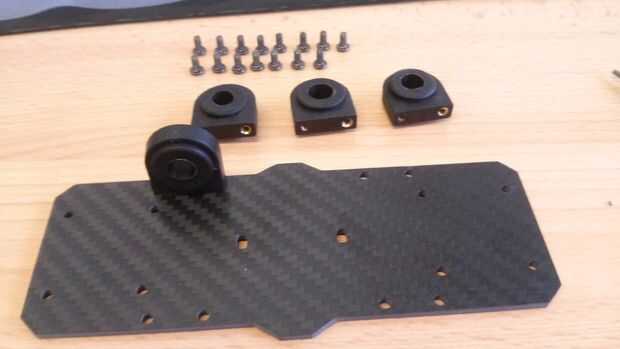

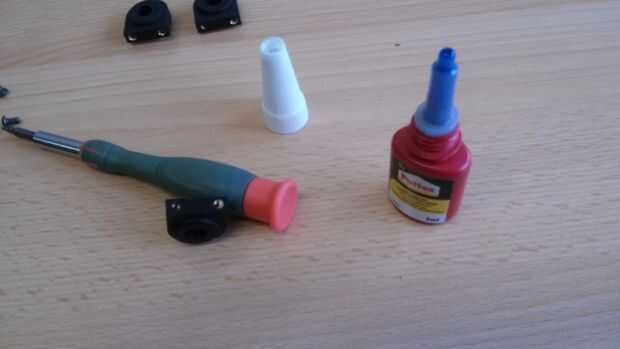

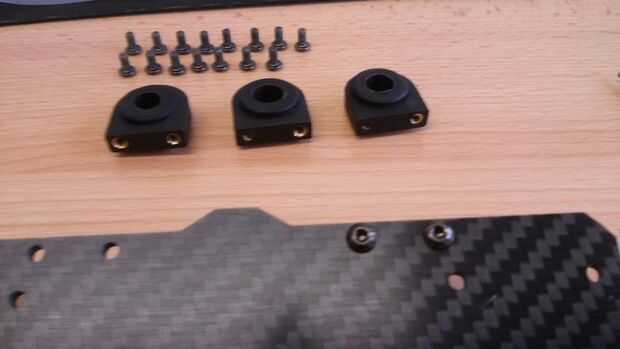

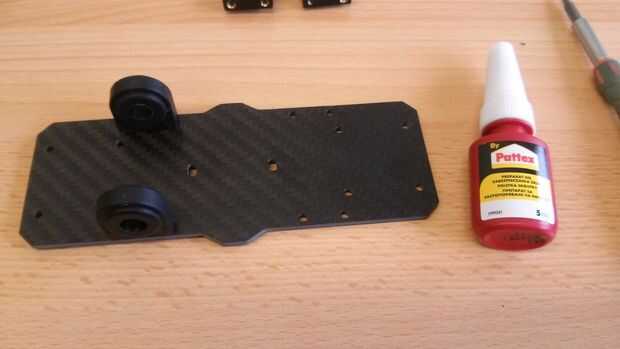

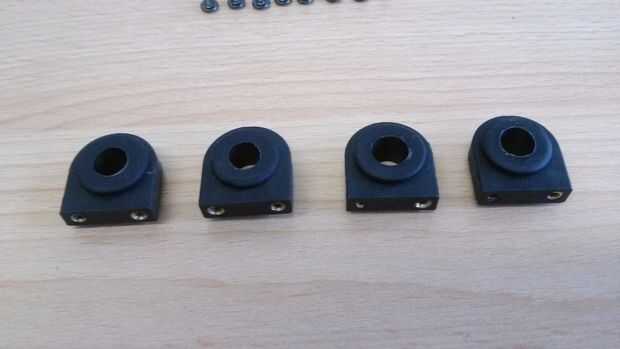

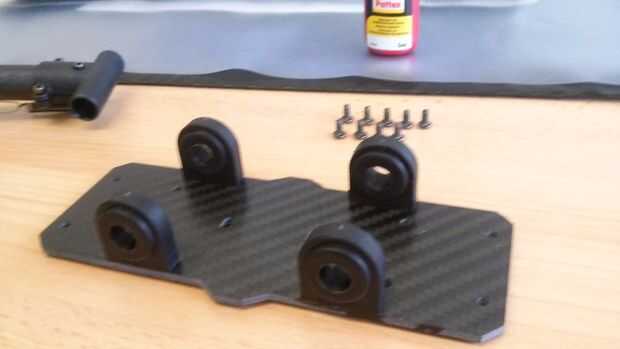

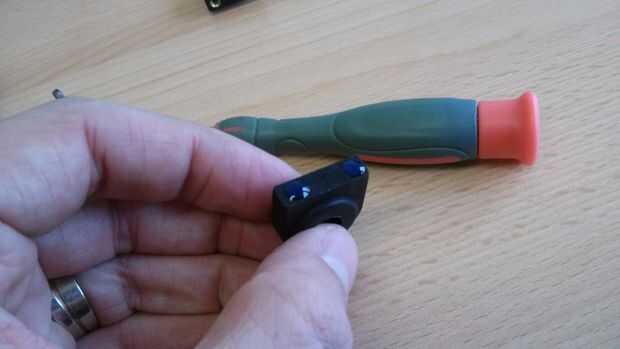

En primer lugar, instale los amortiguadores de caucho redondo en los soportes de montaje y tornillo de cada soporte en los orificios correspondientes de la placa de montaje. Hay 2 tornillos para cada soporte, ésos son los tornillos M3 estándar, por lo que no debe ser ningún problema. Obviamente tienes que instalar los soportes de cuatro en el mismo lado de la placa de montaje... Utilice una gota de pegamento de tornillo en cada tornillo, para asegurarse de que las vibraciones no aflojarla, causando pérdida del tren de aterrizaje mediados de vuelo, o peor...

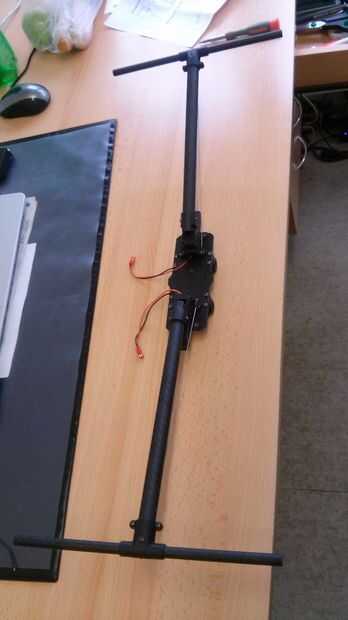

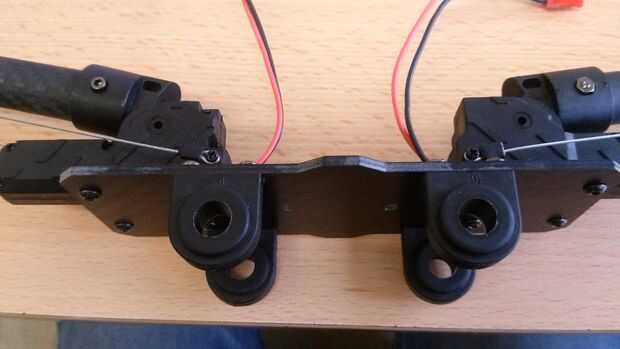

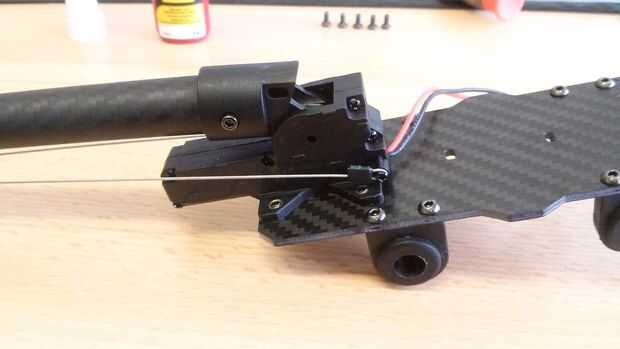

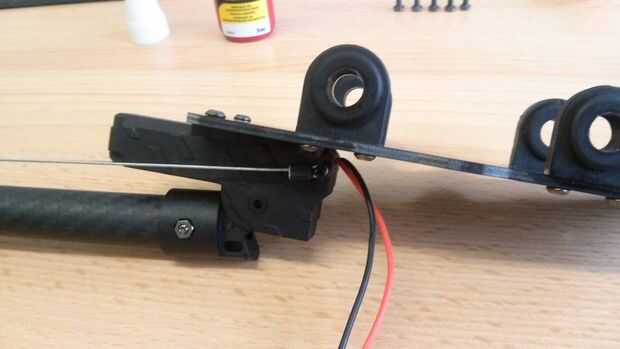

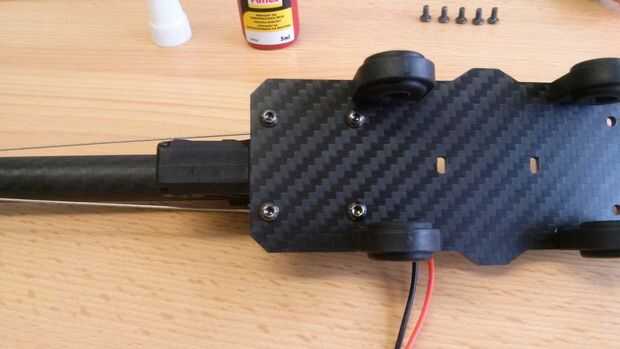

Cuando los 4 soportes en su lugar, seguir montando ambas piernas a los lados cortos de la placa de montaje y en el lado opuesto como son los soportes, por eso la pierna se enfrentan fuera de la placa. Puede ver claramente la posición de montaje en las fotos. Utilice 4 tornillos (M3) para cada pata y no te olvides de utilizar algún pegamento de tornillo.

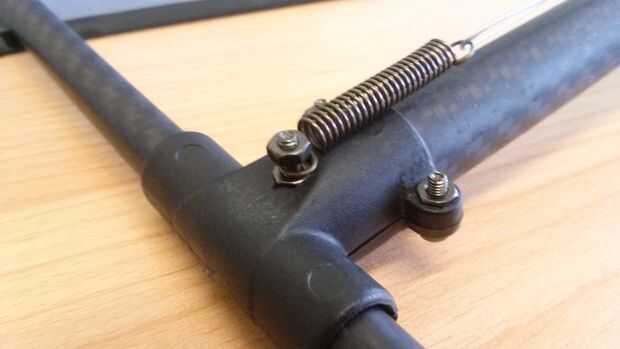

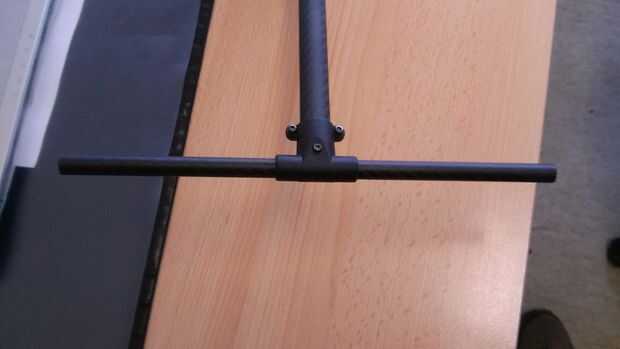

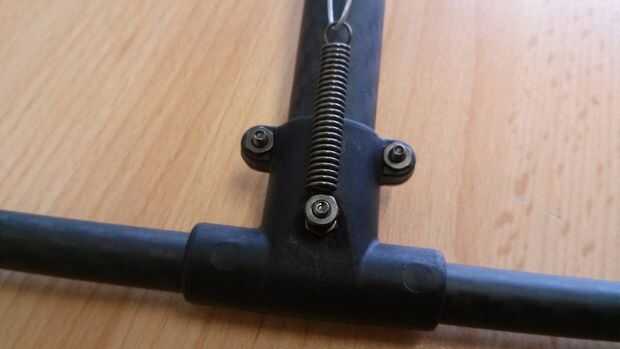

A continuación están los patines de aterrizaje. Afloje los 3 tornillos en el soporte de T en el extremo de cada pata y coloque el tubo largo y fino de fibra de carbono dentro. Use una regla para encontrar el centro y apretar todos los tornillos. Es muy importante que el centro de los tubos, de lo contrario el zumbido no sentará a nivel y podría volcarse en despegue o durante el aterrizaje.
Asegúrese también, que los patines de aterrizaje son paralelos entre sí, otra vez, utilice una regla. o algo similar y mida la distancia entre los extremos correspondientes.

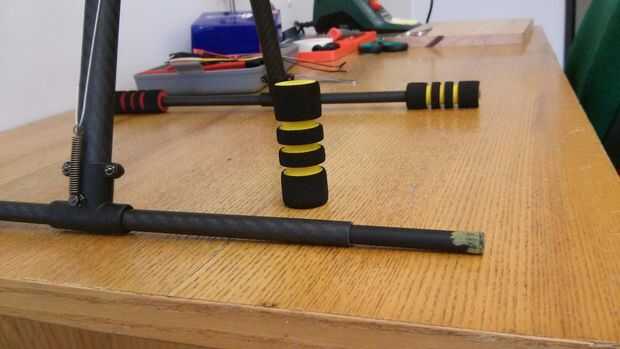

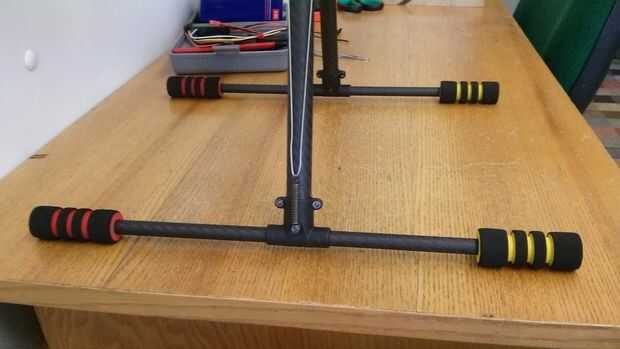

Después Juntándolo todo, decidí hacer los patines de aterrizaje un poco más, para hacer mi quad un poco más estable en el suelo. Utiliza los brazos de fibra de carbono original (tubos) de HK X650F marco aterrizaje y los puso dentro y a través de los nuevos tubos de resbalón de aterrizaje. Pasan a ser perfecto. He utilizado los extremos del tubo esponjoso original y fijo que en lugar con una gota de pegamento. Se puede ver en las dos últimas fotos.
