Agregar componentes personalizados a Eagle (5 / 10 paso)

Paso 5: Añadir el símbolo a la biblioteca

Ahora que hemos copiado el símbolo que queremos que podemos agregar a nuestra biblioteca.

Para ello tenemos que volver a la casa del águila y volver a abrir la biblioteca que hemos creado por nuestra parte.

1. haga doble clic en la carpeta que creamos anteriormente.

2. haga doble clic en la biblioteca que hemos creado.

3. haga clic en el icono de símbolo.

Debe saltar una caja bastante desnuda.

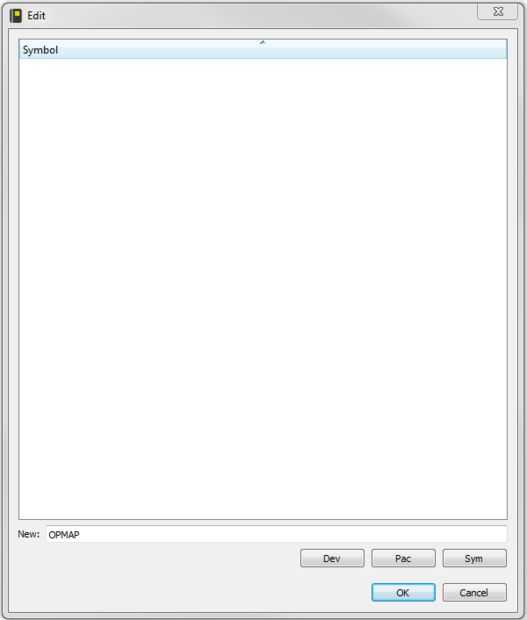

4. escriba el nombre que nos gustaría llamar a nuestro símbolo y haga clic en Aceptar.

He decidido llamar a mi símbolo OPAMP para mantener las cosas simples.

5. usted recibirá un aviso preguntando si quieres crear un nuevo símbolo. Haga clic en sí y aparecerá una cuadrícula en blanco.

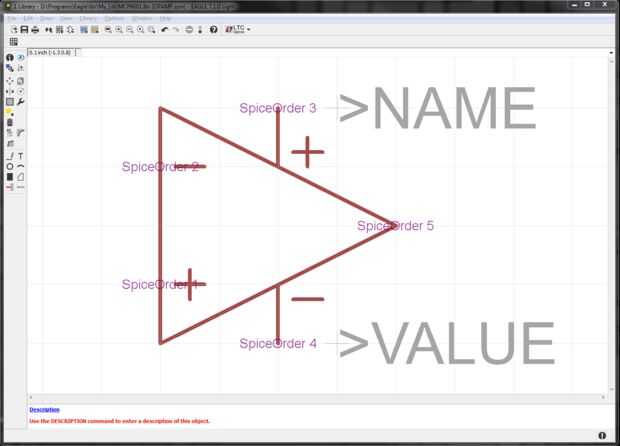

6. puede hacer clic en el icono de pegar y el símbolo copiamos debe aparecer en la cuadrícula.

Ahora podemos editar el símbolo, sin embargo nos gusta. Personalmente me gustaría quitar el SpiceOrder y cambiar el nombre de los pines por lo que me hacen sentido pero esto es opcional.

7. una vez que estés feliz con el símbolo, haga clic en archivo = > Guardar y cerrar la ventana.

Nota: El símbolo de la pasta se llama hacia fuera en el cuadro hasta la parte superior.
