Paso 6: Conectar todo junto

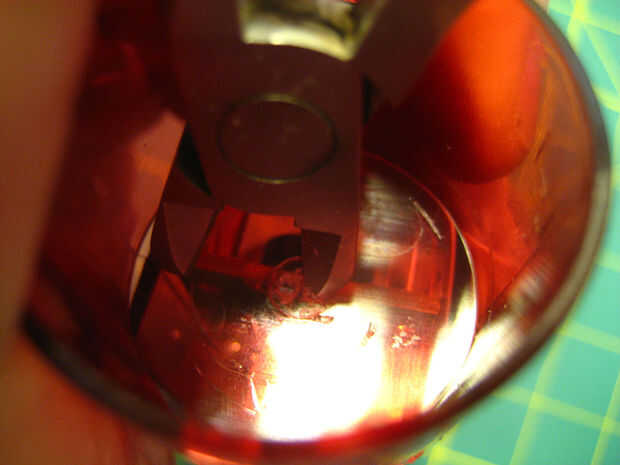

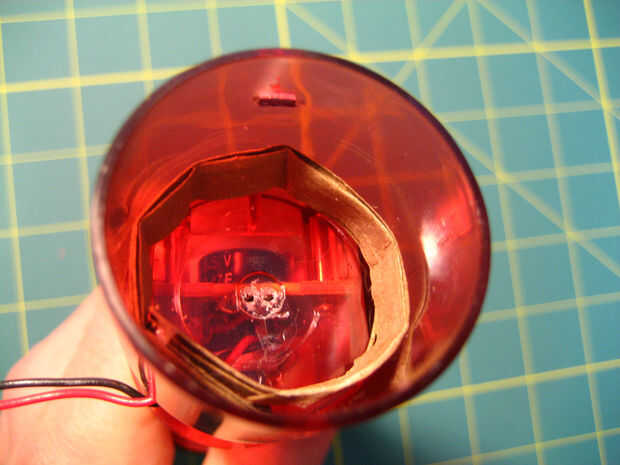

1. empecemos por ensanchar los agujeros donde las patas del LED utilizadas para ir. El micrófono será colocado en la cavidad donde estaba una vez el LED y los cables amarillo y blanco se ejecutará a través de los agujeros de los LED. Utilizar la punta de sus cortadores de alambre o la punta de su destornillador de cabeza Phillips, coloque en el agujero, luego gire la punta para moler y agrandar el agujero. (cuadro #1)

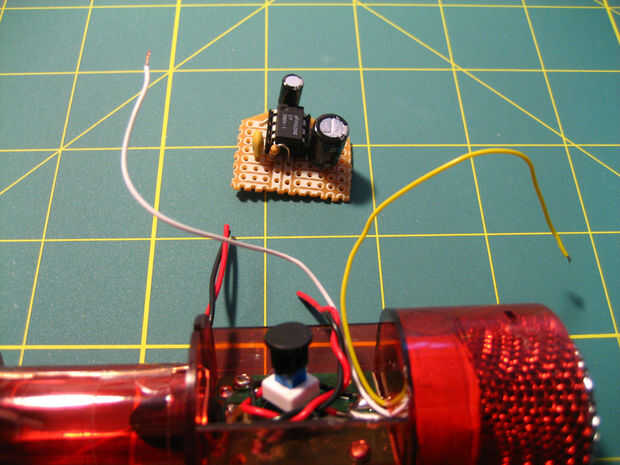

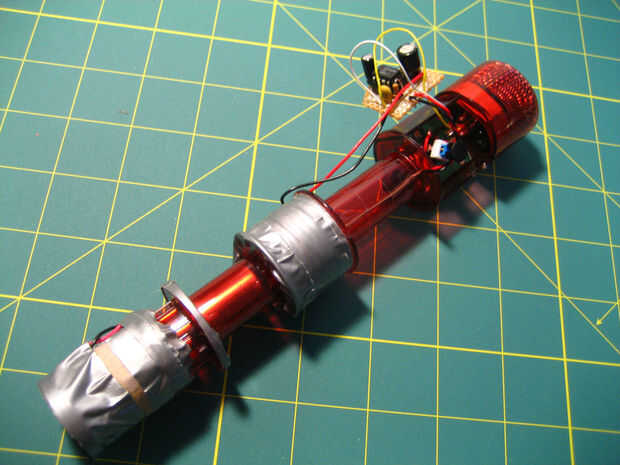

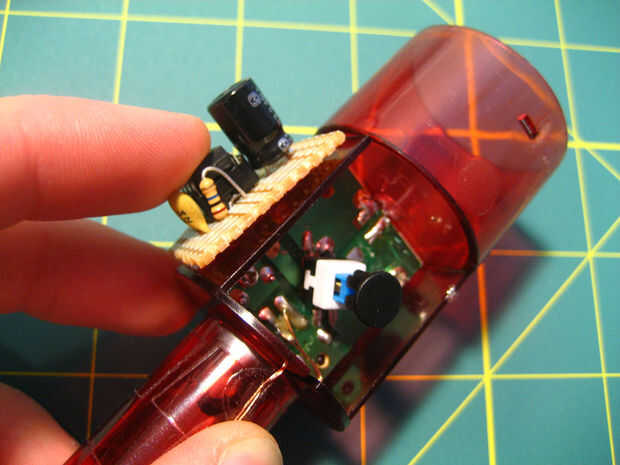

2. Sostenga la placa de circuito que previamente realizado sobre el lado de la linterna, como se muestra en la imagen siguiente, para tener una idea de cuánto tiempo los cables serán necesario. Ahora agregaremos los cables desde donde el viejo LED utiliza para la placa de circuito. Cerca de 4 pulgadas de alambre negro y rojo hará probablemente, aunque siempre es mejor tener exceso. (imagen #2)

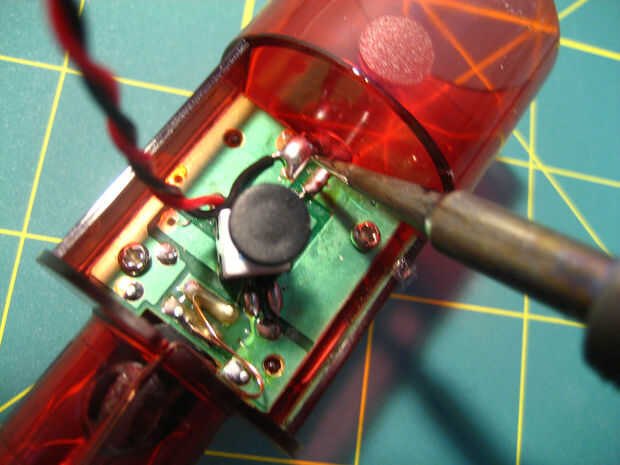

3. cortar el cable y comenzar a soldar el cable rojo con el botón derecho y el cable negro con el botón izquierdo. Usted puede ser capaz de usar la soldadura que ya está allí para fijar los cables. Sea paciente y asegúrese de calentar la soldadura y el alambre suficiente para que peguen bien. (cuadro #3)
(ver imagen #4 antes de pasar)

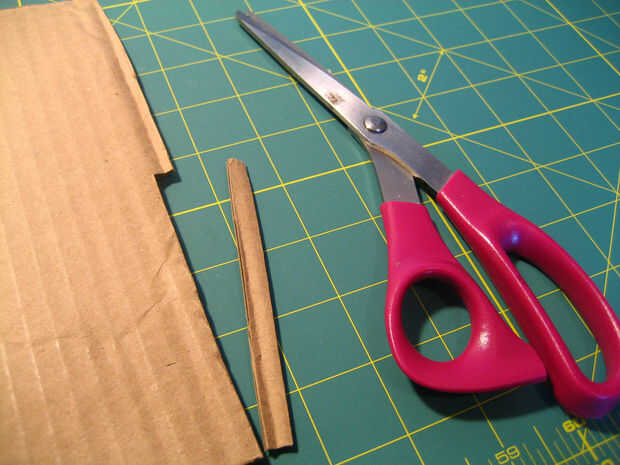

4. cortar una pequeña tira de cartulina de aproximadamente 1/4" por 4-1/2". (cuadro #5)
5. Envuelva la tira de cartulina alrededor de tu pulgar para doblar en forma y pegarlo en el extremo de la linterna. (cuadro #6)

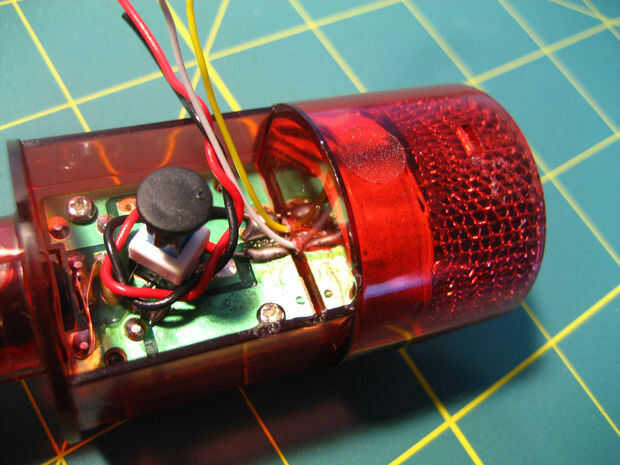

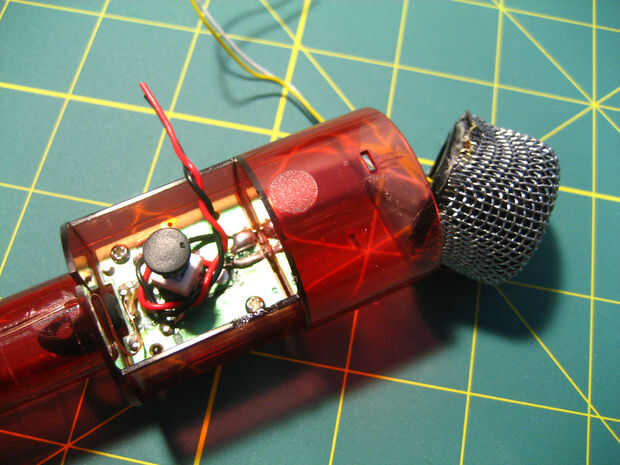

6. en primer lugar, envuelva sus cables rojo y negro en el interruptor del empuje de linterna para conseguirlo fuera del camino. En segundo lugar, pase los cables blancos y amarillos del micrófono a través de los agujeros viejos de LED. No importa cual cable va por que agujero. Por último, apriete con cuidado los lados de la malla metálica hacia el interior con el fin de que el micrófono se ajuste en la parte superior de la linterna. Tenga cuidado de no lastimar los dedos como la malla metálica puede tener bordes muy afilados. (cuadro #7)
(ver imagen #8 antes de pasar)

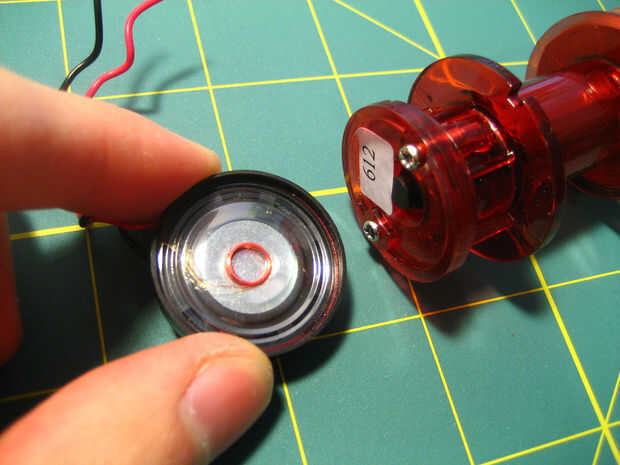

7. corte otro pedazo de cartulina de 1" por 4-1/2". Envuélvala alrededor de la base del altavoz y use un pedazo de cinta para unir todo. (cuadro #9)

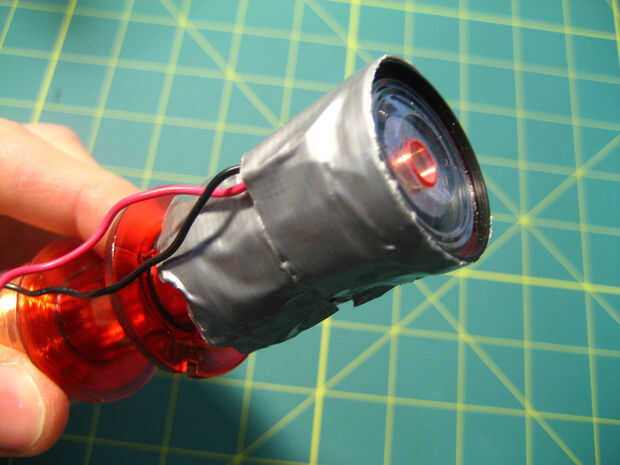

8. usando cinta aislante cinta o pato, coloque el altavoz en la parte inferior de la linterna. Prefiero la cinta aislante porque tiende a mirar mucho mejor, pero en este caso, sólo tenía pato cinta disponible. (cuadro #10)
9. Suelde los cables extra rojo y negro a los hilos de altavoz correspondiente. (cuadro #11)

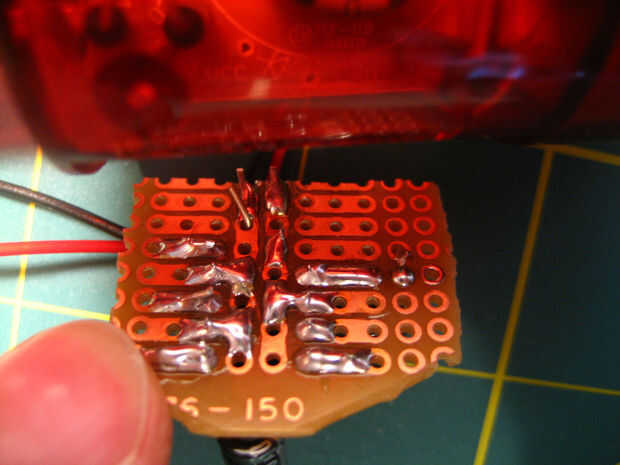

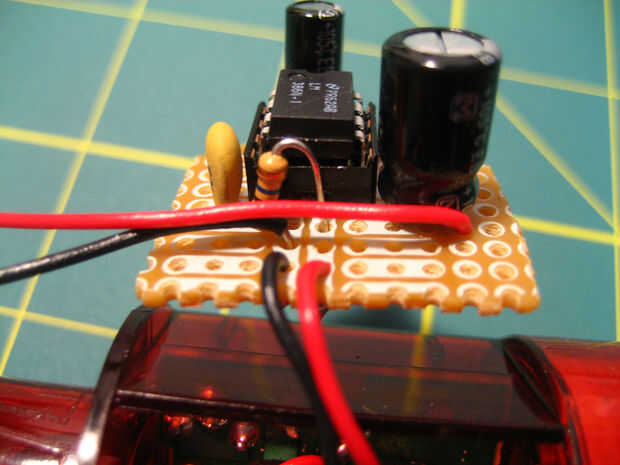

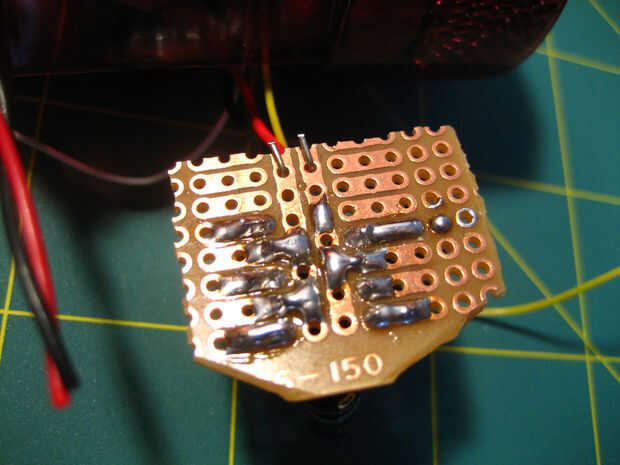

10. Conecte el cable rojo de la linterna de la sacudida en el riel de alimentación en el circuito y conecte el cable de tierra negro de la linterna de la sacudida para el carril de tierra en el circuito. En la parte posterior de la placa de circuito con el pin 1 y 8 del IC hacia delante, el tren de potencia está a la izquierda en el centro y el carril de tierra está a la derecha. Soldar los cables en su lugar. (cuadro #13)
11. Conecte el cable rojo del altavoz a cualquier agujero directamente adyacente a la pata de tierra del capacitor de 220uF, soldadura a la pata de tierra del condensador. Conecte el cable negro de altavoz para el carril de tierra. Voltee la placa de circuito y soldar en su lugar. (fotos #14 y #15)

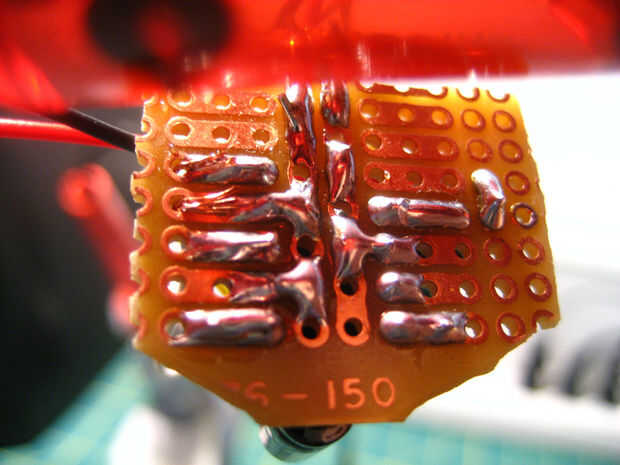

12. Conecte el cable blanco del micrófono al carril compartido con el pin 4 del IC. Conecte el cable del micrófono al carril compartido con el 0.1uF condensador y la resistencia de ohmio de 10 M. Voltee la placa de circuito y soldar en su lugar. (fotos #16 y #17)
¡ Felicidades! En este punto realmente debe tener un micrófono agitar completamente funcional. ¡ Déle un intento! Dar el micrófono un batido constante durante unos 10 segundos, presione el botón en el lado de la linterna y después hable por el micrófono. Si escuchas su voz saliendo del otro extremo, usted sabrá inmediatamente que usted hizo todo correctamente. Si por alguna razón no se oye nada. Regrese y compruebe todas las conexiones en el circuito antes de pasar.

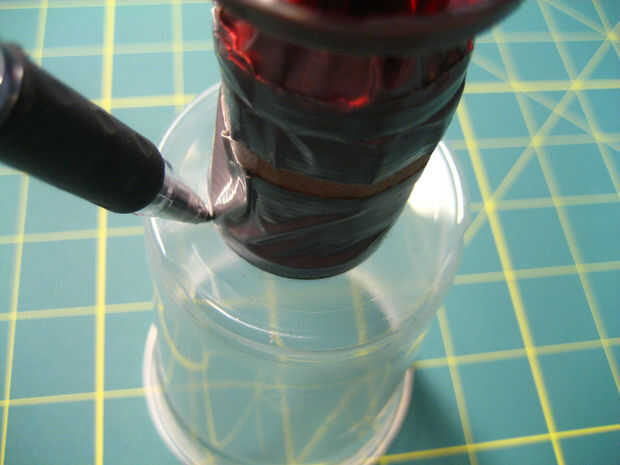

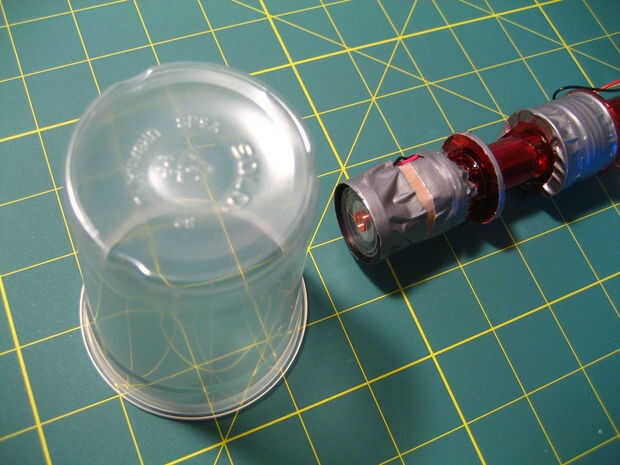

13. Tome el vaso de plástico y coloque la parte superior hacia abajo. Ponga el extremo del altavoz de la linterna en la parte inferior de la taza y usar una pluma para trazar el altavoz. (cuadro #20)
14. utilizando una cuchilla X-acto, tijeras o incluso el cortador de alambre, cortar el círculo trazado fuera de la taza de plástico.

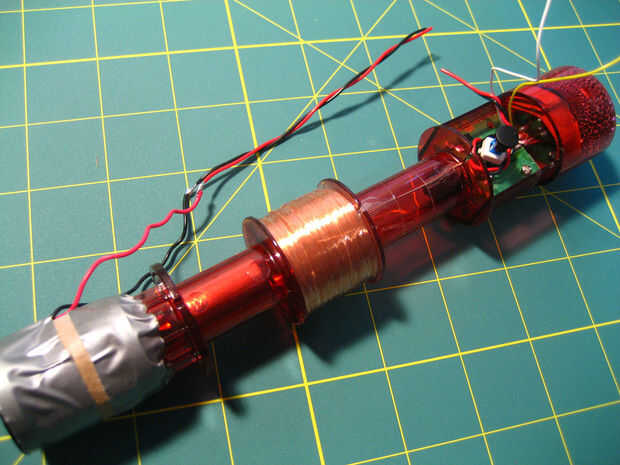

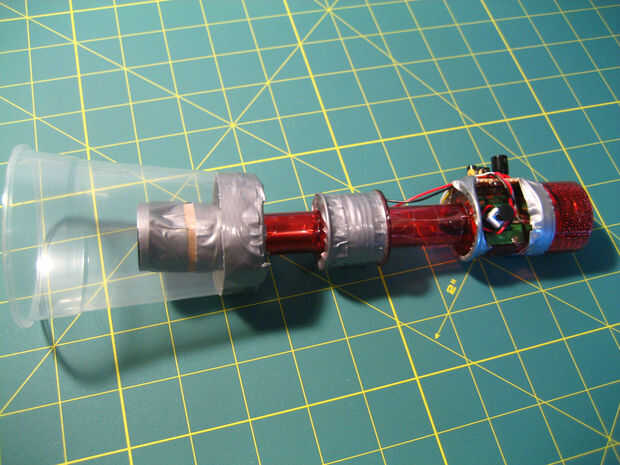

15. para el último paso, use cinta eléctrica o cinta pato para sujetar el vaso de plástico a la cresta plástico justo encima del altavoz. (cuadro #21)
Y eso es todo, sólo se han construido un micrófono agitar! Justo lo que siempre quisiste, un micrófono que nunca se quedará sin pilas.
