Paso 5: Construir - hacer una recinto ferial-estilo caja de zócalo de madera contrachapada
Lo primero fue comprobar el tamaño de las piezas que tenía que estar parado en la caja, o montado en él. Esto significaba tamaño ancho basado en la anchura de los hombros del autómata y el ancho del teclado recortada.

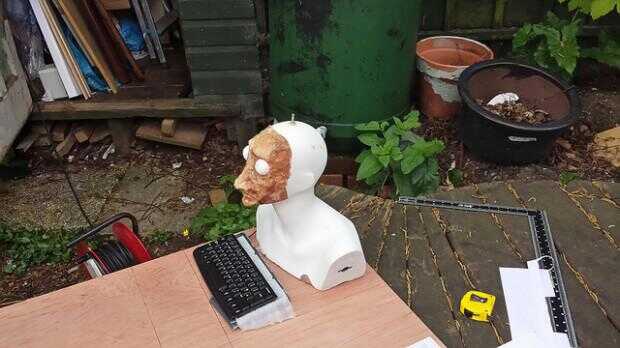

La imagen siguiente muestra una hoja de madera contrachapada exterior 5.5mm algo sabroso se marca en bruto, simplemente colocando las piezas sobre él, posicionamiento por el ojo y luego dibujar las líneas como guías.
El cuadrado negro se utilizó para mantener exacta y verdadera sobre el ángulo recto.
De esta forma, un tablero superior fue cortado primero a anchura y longitud aproximada (abajo)...

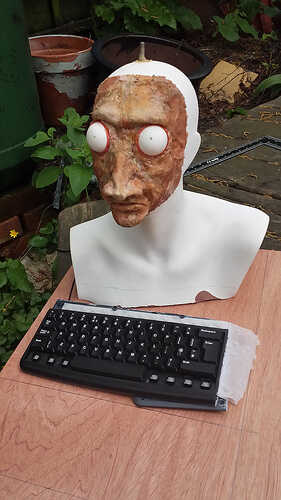

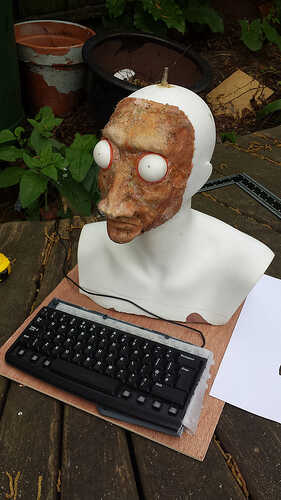

El teclado fue colocado para conseguir la posición correcta...
El tablero superior se corta en dos partes (mostradas abajo). Esto es porque el teclado es necesario para ser presentado a los usuarios con un ángulo inclinado hacia delante...

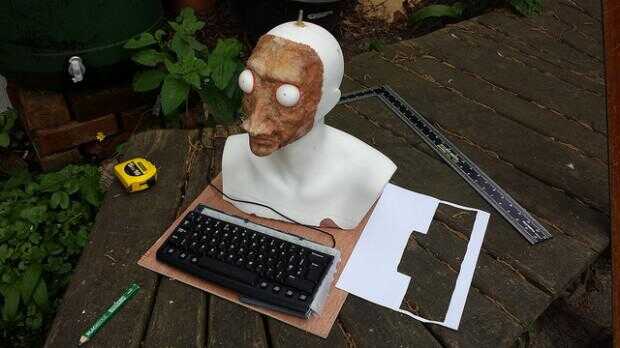

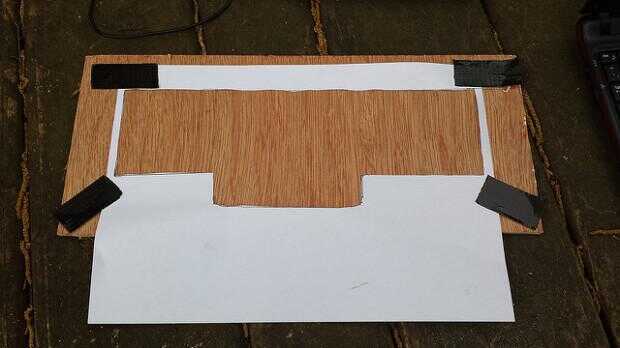

A continuación se muestra la sección que se utilizaría para montar el teclado con la plantilla de papel atada con cinta adhesiva.

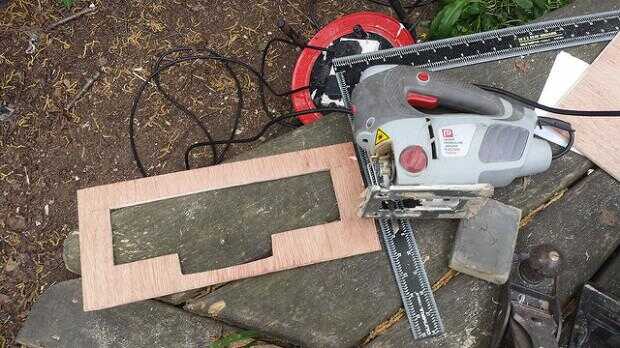

Después de marca, se utilizó una sierra de calar para recortar el orificio de teclado, para permitir el montaje en la parte inferior.

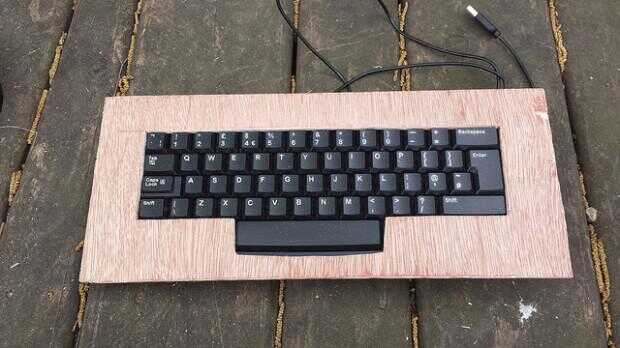

Aquí está el teclado, bastante cómodamente sentado en el tablero...

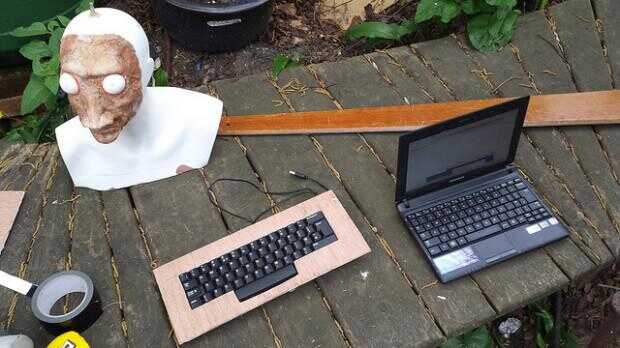

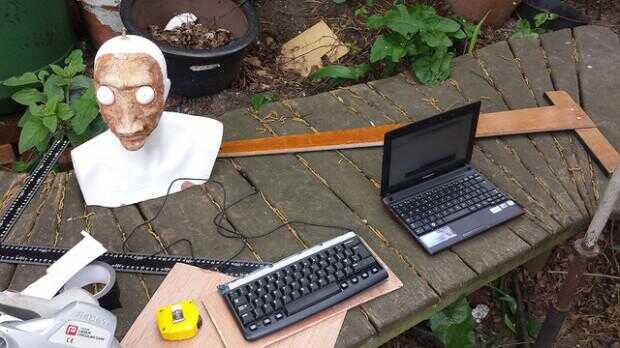

El portátil que se muestra a continuación es un bloc de notas (es decir, los pequeños), para que puedas ver la escala más o menos...

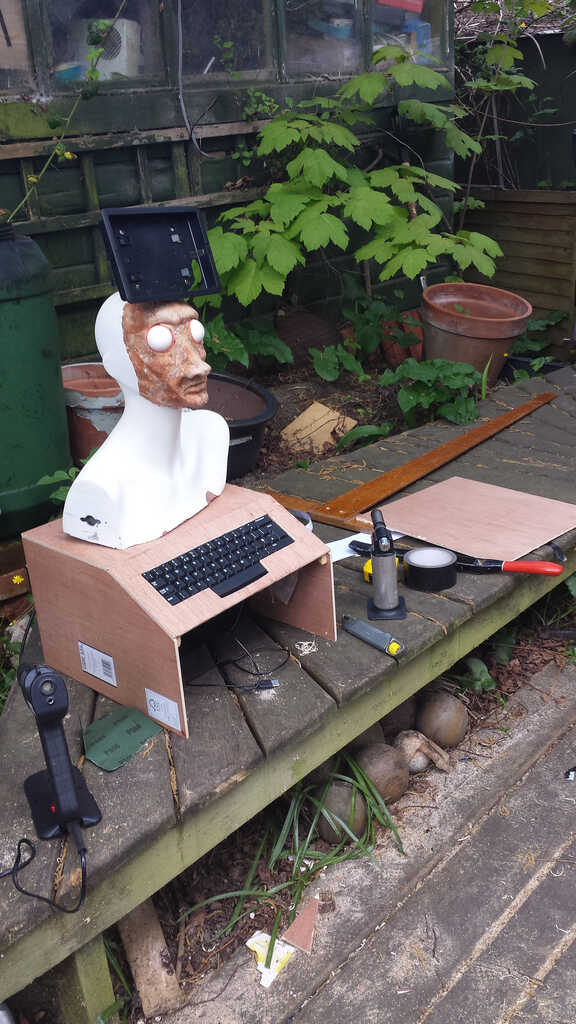

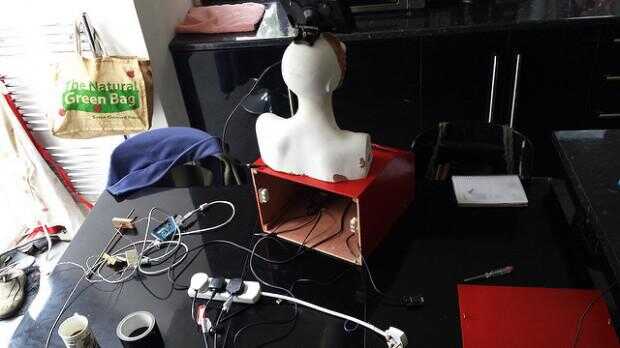

Saltar adelante un poco, en la foto a continuación se puede ver que la otra parte de la topboard ha sido colocada el teclado inclinado adelante tablero, con dos tableros laterales para hacer la caja básica de montaje. Le falta el frente, parte posterior y guardacantos. La altura fue gobernada por la necesidad de tener el portátil abierto dentro de la caja cuando se ejecuta el autómata más adelante.
También se muestra a continuación, la cabeza se está colocando para marcar unos agujeros de guía para localizar en el cuadro de base.

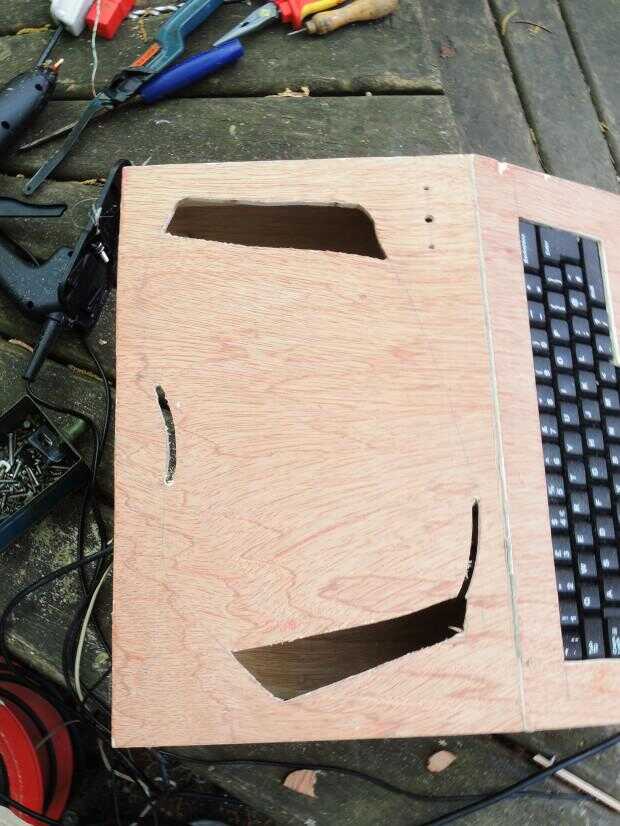

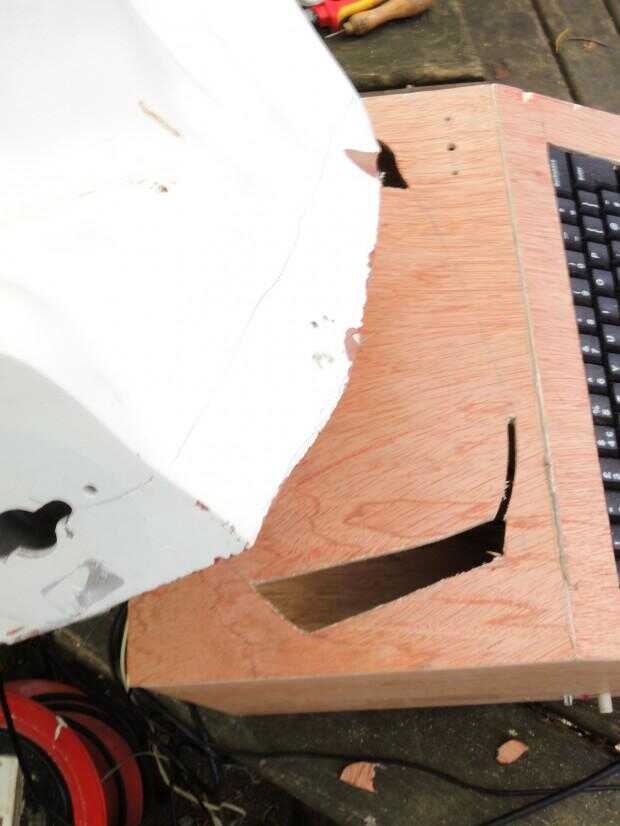

De estas marcas, agujeros en la parte superior de la caja fueron cortados como posicionamiento de los agujeros para los hombros del autómata en.

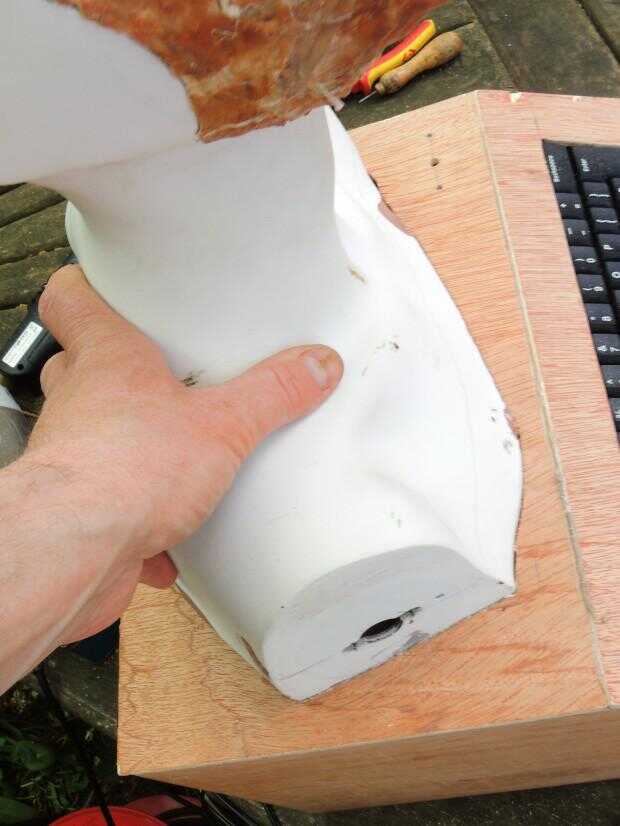

Los hombros bajados para probar el calce (abajo)...
Y los hombros en lugar...

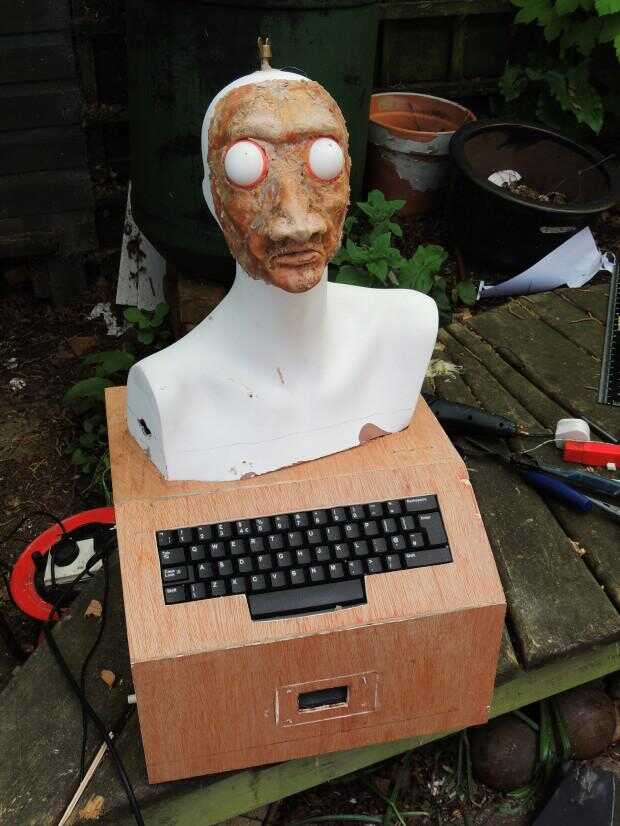

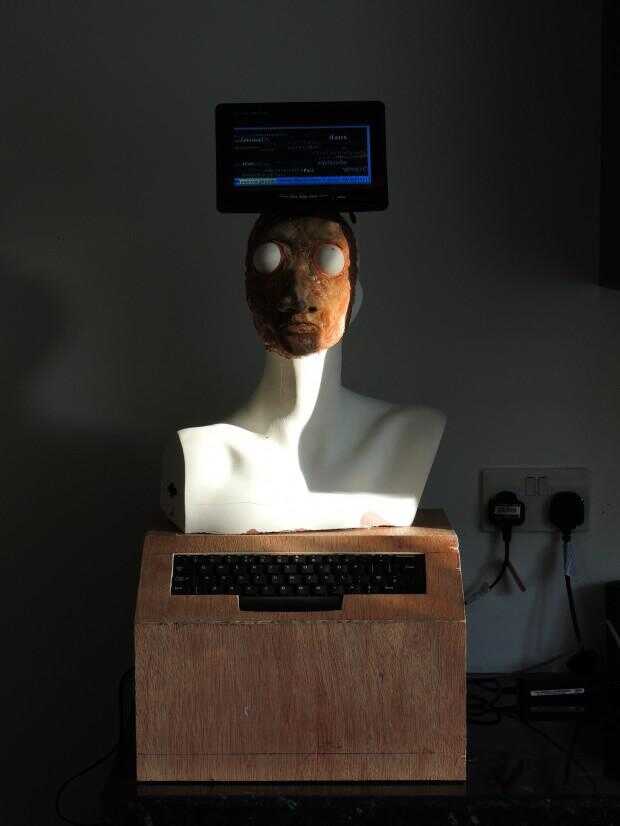

Sentado en su lugar la cabeza parecía esto...

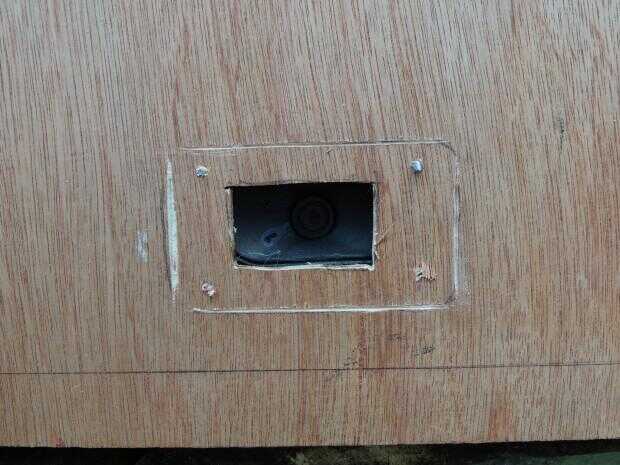

También es necesario un altavoz. Se cortó un agujero en el centro del tablero frontal vertical para adaptarse a esto. El altavoz y el amplificador driver fueron hackeados de un amplificador de audio de ordenador. Puedes ver el orador muestra a través de la imagen de abajo.
Las ranuras son para ubicar la rejilla del altavoz. Estos fueron cortados con la hoja de la sierra contra un trozo de madera para mantenerlos rectos a lo largo de la guía de las marcas.

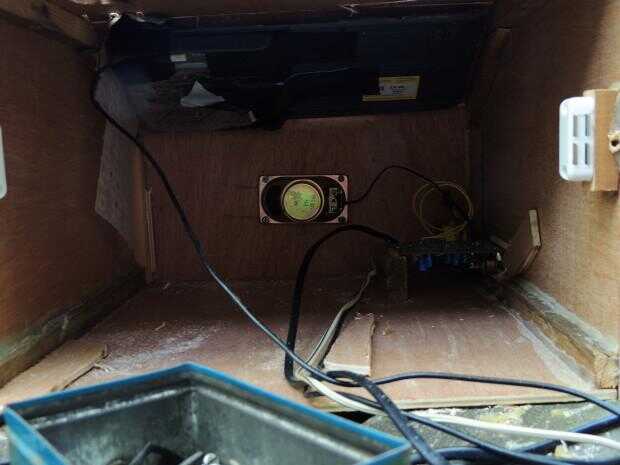

La foto a continuación muestra el altavoz dentro de la caja. El circuito del amplificador está en la parte inferior derecha, montado en una caja de madera y fija con tornillos.
Aquí vuelve a la cabeza, con el altavoz que muestra. (abajo)

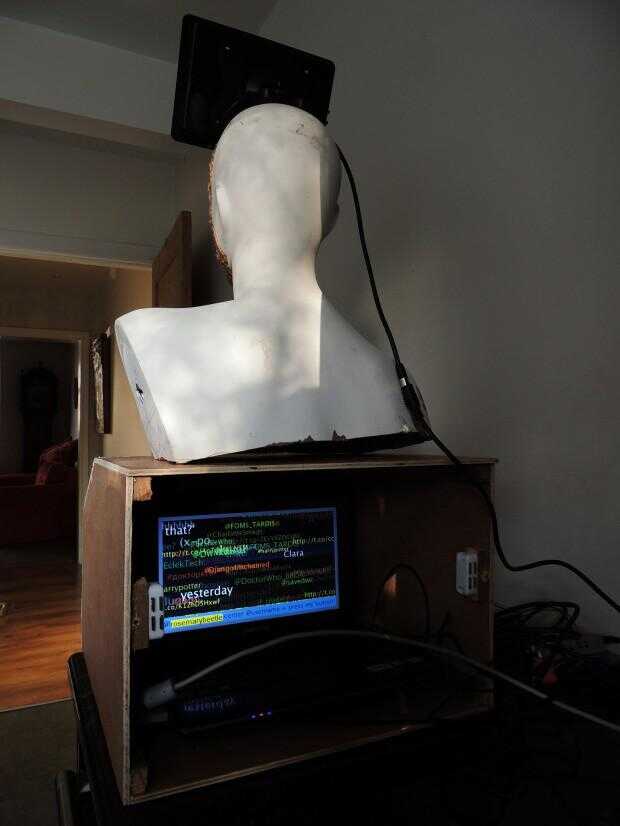

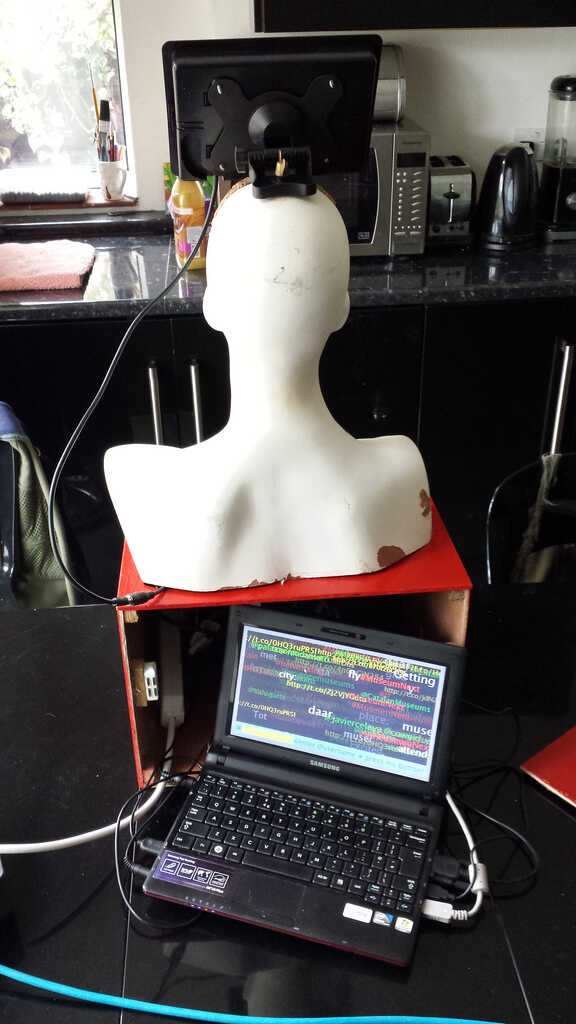

Aquí está una vista posterior mostrando el portátil abierto y funcionando dentro de la caja.

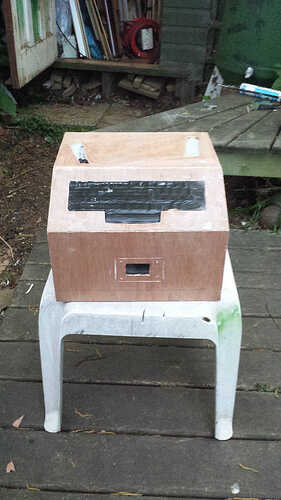

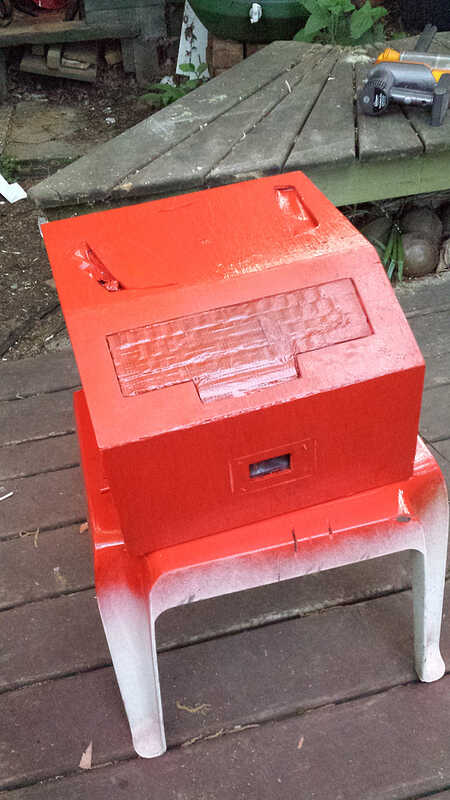

Para darle una sensación de atracción de Parque de atracciones, el cuadro fue pintado de un rojo chillón. El cuadro de la izquierda muestra la madera desnuda con los orificios teclado y tapa enmascarados fuera con cinta adhesiva para detener en la pintura. La toma de la mano derecha muestra la caja después de varias capas de pintura roja. Esta fue la pintura de aerosol del coche normal. (Base acetona)

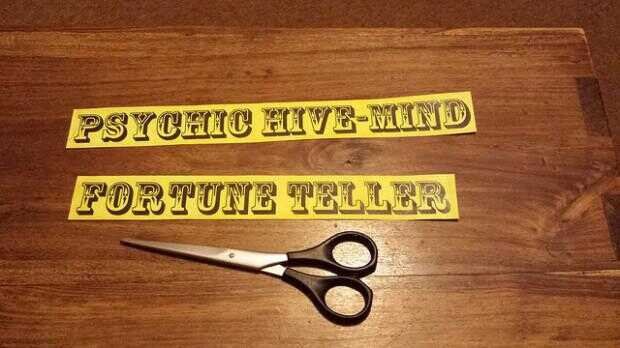

Para continuar con el ambiente del recinto ferial, el texto de la etiqueta fue impreso en letras grandes (cerca de 90pt que creo), cortado en tiras, luego teñido amarillo con plumas de punta de fieltro (Promarkers). Algunos seudo-descoloramiento se aplicó con capas de marrón y verde pigmento transparente débil Promarkers. Realmente esto no puede ver en esta foto.
Las letras se pegan con Bostick (adhesivo de uso general transparente fumey) y fue barnizada con 3 capas separadas de barniz secado rápido del lustre para sellar todo.
En la foto de abajo puedes ver la pseudo-envejecimiento más claramente. Esto pretendía imitar barniz amarilleado con la edad.

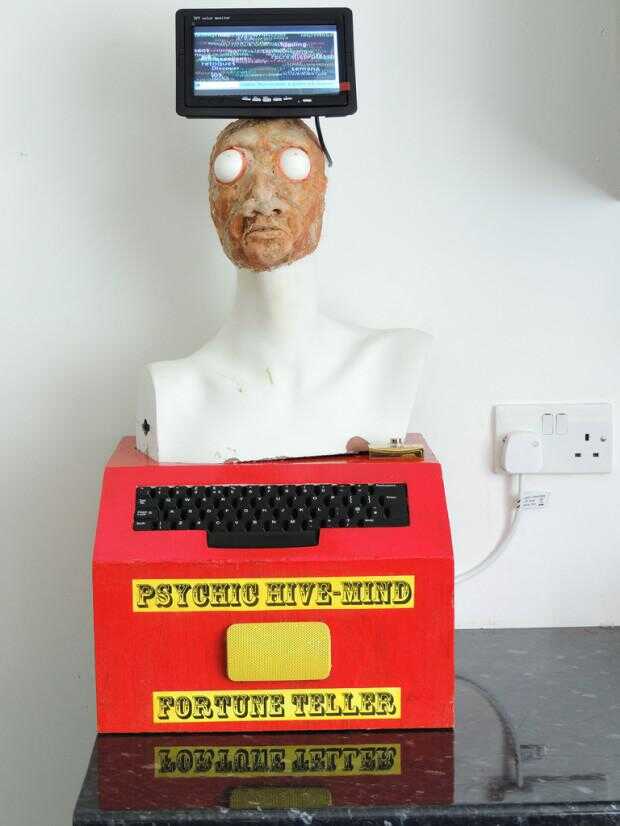

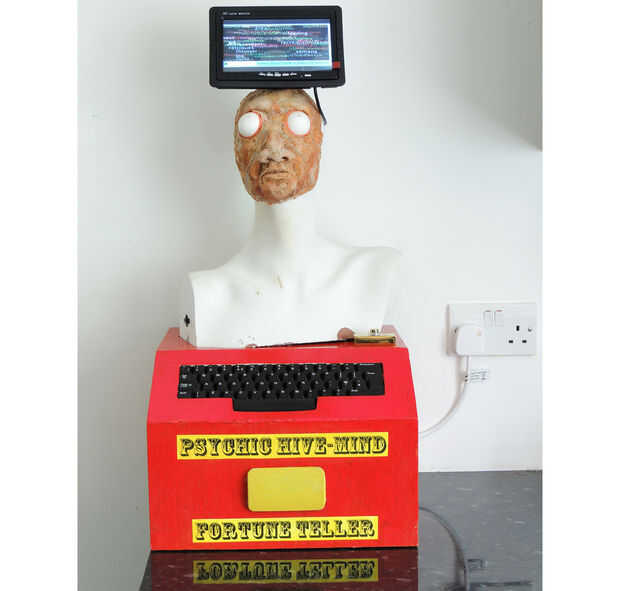

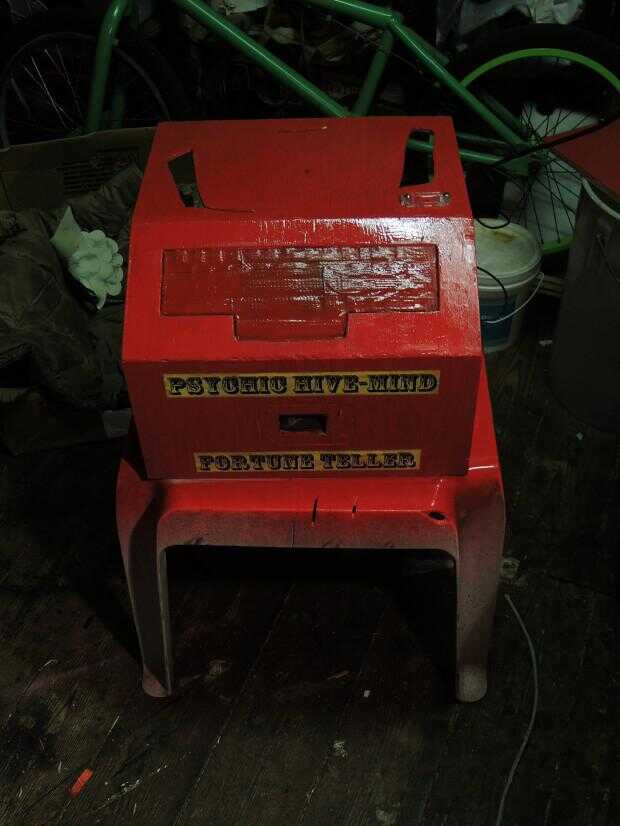

Y aquí (abajo) es el cuadro terminado. La rejilla de altavoz de aluminio por separado fue rociada con pintura amarilla para que coincida con las letras, luego fija con abrazaderas de alambre sujeta en su lugar dentro de las ranuras de la carcasa que previamente había cortado en el cuadro para localizar.

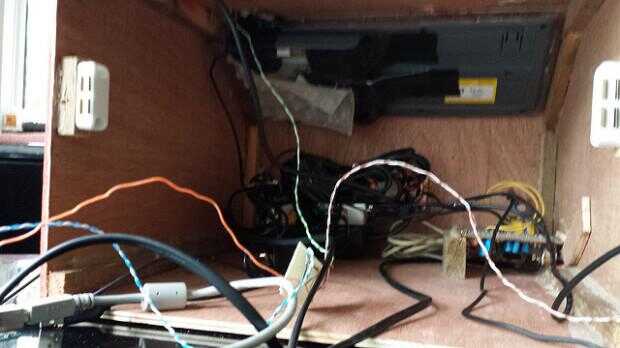

Abajo se encuentra como se ve desde la parte posterior con el tablero trasero eliminado. El portátil se encajan.
Detrás de la computadora portátil son la placa de arduino (gestiona las acciones de empuje putton), el amplificador de audio y un convertidor de señal de vídeo. Esto hace que la salida de monitor VGA estándar del trabajo del ordenador portátil en el monitor de TV-tipo que se encuentra en cabeza del autómata. El monitor es un monitor de televisión de circuito cerrado utilizado normalmente como un monitor de marcha atrás en un coche.
A continuación es una de varias cosas necesarias para ser metidas dentro de la caja. Una cosa importante a destacar es que la cabeza no se pega en la base. Se pueden sacar y sólo se asegura con un perno. Este perno de retención es visible abajo a la izquierda (a la izquierda de la placa arduino). Es un simple tornillo con un bloque de madera roscado sobre él, sujeta sin apretar con las tuercas.

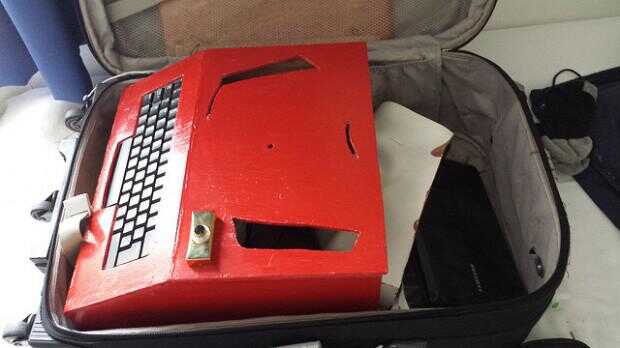

La razón para no pegar la cabeza en la caja es por que puede ser usado para transporte. Aquí se muestra dentro de una maleta, a punto de ser llevado a Amsterdam para demostrar en la Conferencia de Museum Next. La cabeza es dentro de la caja.
y eso es todo.
