Adivino psíquica - un robot que lee la mente de Twitter (6 / 32 paso)

Paso 4: Construir - hackear un teclado para permitir la entrada de datos restringidos

The adivinador requiere al usuario que introduzca su nombre de usuario de Twitter. En esta característica significó necesitaría un teclado, pero que no permiten al usuario interrumpir su operación, ya sea accidental o deliberadamente.  El crudo, pero algo satisfactoria solución para hacer que esto era hack aparte las tripas de un teclado estándar, retire todas las claves de tipo de control que permiten el acceso más profundo a la computadora (WINDOWS teclas, CTRL, ALT, etc), dejando sólo las letras y los números de entrada de datos.

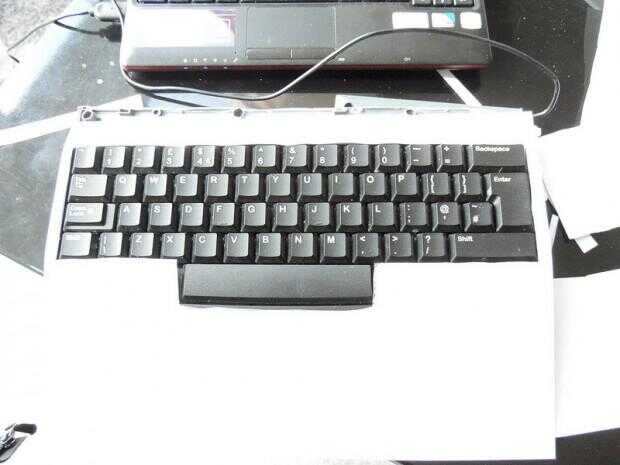

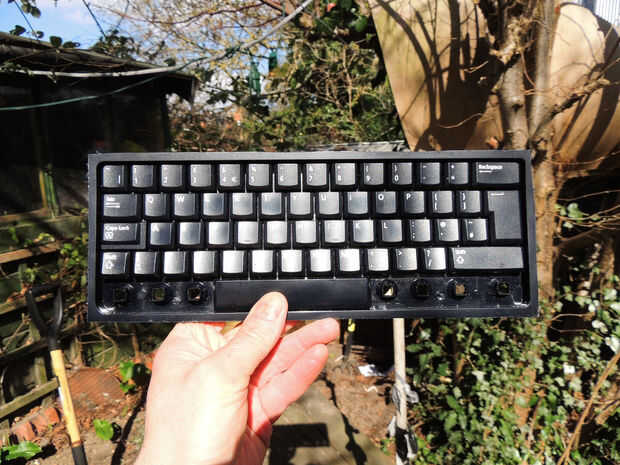

Esto es lo que parecía el teclado una vez modificado. Es limpio, aunque hubiera preferido que fuera un poco más "fairgroundy". Podría alegremente han beneficiado de ser vapor-punked o Parque de atracciones-punked o algo. Si tiempo, yo podría haber tallado las teclas de madera o quizá baquelita o latón...

De todos modos, aquí es cómo se hizo el hacking del teclado.

NB-me quito el sombrero a Randolfo para éste. Usé su gran Instructable hackear un teclado USB como el punto de partida para esta modificación.

Por otro lado, lo bueno de estas posibilidades la prueba es que puedes hackear a través de plástico de una manera generalmente terapéutica...

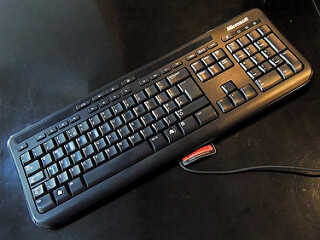

Antes y después de...

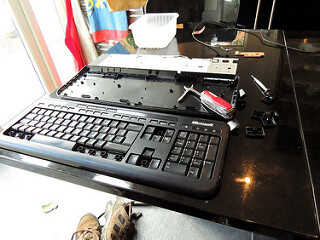

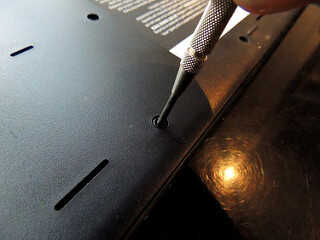

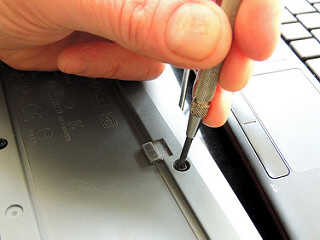

Para comenzar con, primero Desatornille todo, para revelar las entrañas...

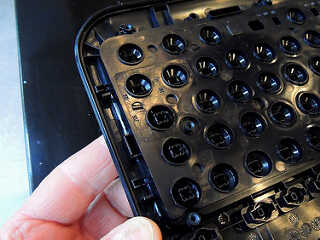

El mecanismo clave es grande...

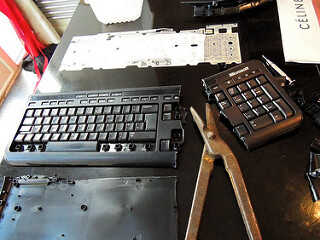

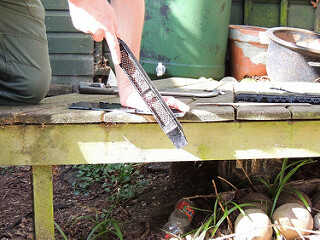

Cortar el extremo del nave de siglo XVIII el estilo del tablero - con una sierra, luego planimg-tan agradable!

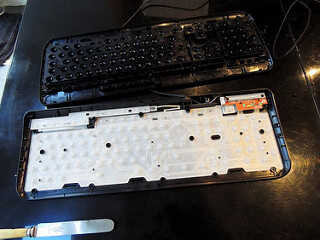

Esto parecía bastante limpio en primavera...

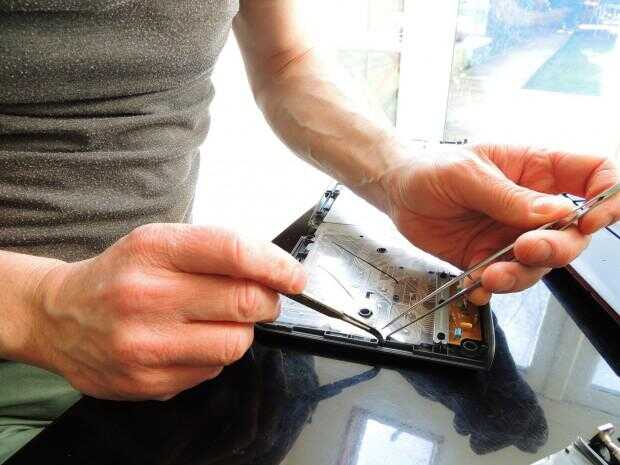

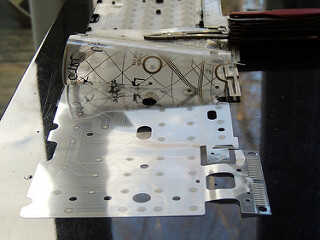

Pero debajo de todo eso, hay un conjunto bastante sensible de matrices plásticas del circuito. Estas las prensas físicas de las teclas de captura y realizar las correspondientes conexiones eléctricas

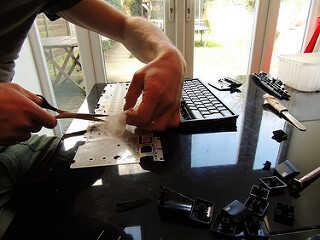

Lamentablemente, he podido matar a la primera junta algunos recortando algo grosera (subtltey no es lo mío), así que tome dos era algo más cuidado. Recorte el plástico y a veces la silicona y acetato impreso llave-presione las hojas...

Hay dos hojas de contactos, separados por una lámina adhesiva. La lámina superior tiene una matriz de electrodos que se pueden conectar a los contactos correspondientes en la hoja inferior. En el medio, la hoja adhesiva tiene agujeros que el control que pueden tocar contactos. Antes de plegar las hojas, los contactos para cualquier claves que deben ser neutralizados (como CTRL o WINDOWS o ALT) necesitan ser prevenido de tocar y por lo tanto activando nada indeseable!

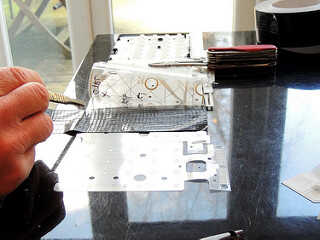

Lo realmente no se ve aquí es la cinta adhesiva utilizada para ello. Esto se aplicó a través de las hojas a ocultar los contactos. Esto es necesario un trabajo de filigrana-nivel bisturí para cortar alrededor de las guarniciones del tornillo...

Este es el intento de cinta gaffer orignal que era demasiado crudo...

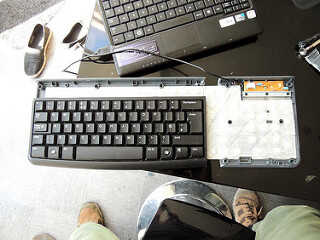

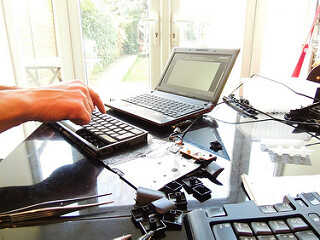

Finalmente, el segundo intento trabajó y el corte abajo teclado finalmente...

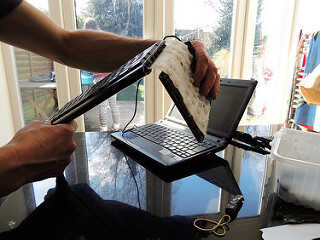

Esto funciona, pero todavía quiero recrear individualmente cada tecla...
