Adiós Moshi o cómo ejecutar su impresora láser en Arduino (3 / 11 paso)

Paso 3: Destrozando la máquina vieja, bien de...

Al principio decidí tomar un montón de fotos para este paso para que cada pequeño detalle está cubierto.
Luego la realidad me golpeó por dejarme saber que hay varias variaciones del hardware ahi :(

Así que voy a tratar de también mantener realmente simple...
Desconecte la energía y USB!!!
El controlador original tiene que salir, mismo para el suministro de energía de láser.
El controlador se instala con 4 tornillos - los saca como los espaciadores y arandelas - si encuentras las arandelas...
La fuente de alimentación está montada con 4 tornillos hacia el interior de la máquina, en algunos casos que se podría montar en el suelo en su lugar.
Puede haber un canal de cable corto o simplemente las ataduras de cables utilizadas para ordenar los cables, conseguir todos los cables sueltos sin desconectarlos para que saque la fuente de alimentación y el controlador con todos los cables conectados.
Importante!!: Ahora toma un marcador permanente y marcar todos los conectores y tomas de corriente por si tienes que volver a conectar que podrás saber dónde y en qué dirección!!!!

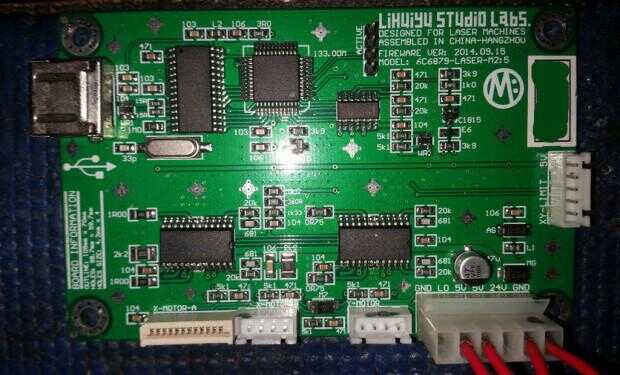

Compruebe su pic por lo que algunas que ves todos los datos que necesita!
Desconecte todos los cables del controlador, debe ser un conector con 4 cables a la fuente de alimentación, dos conectores 4 cables para los motores paso a paso y un conector de 3 hilos para los topes.
Poner el regulador, dongle y software en lugar seguro.

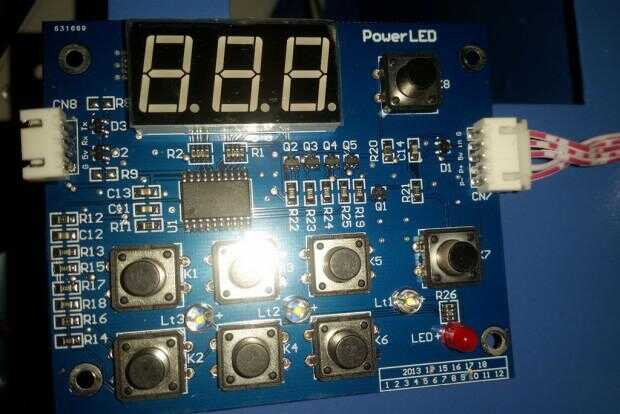

Deslice la fuente de alimentación si no lo ha hecho para tener acceso al panel de control anterior.
Si tienes problemas para conseguir que las 4 tuercas que lo utilice en su lugar un pequeño zócalo de trinquete y 7mm - probé durante 30 minutos romper mis dedos hasta que me di cuenta el trinquete fue justo al lado de mí.
Una vez tienes el panel a tomar otra foto de los conectores-por si acaso...
Desconecte el panel de la fuente de alimentación del laser.

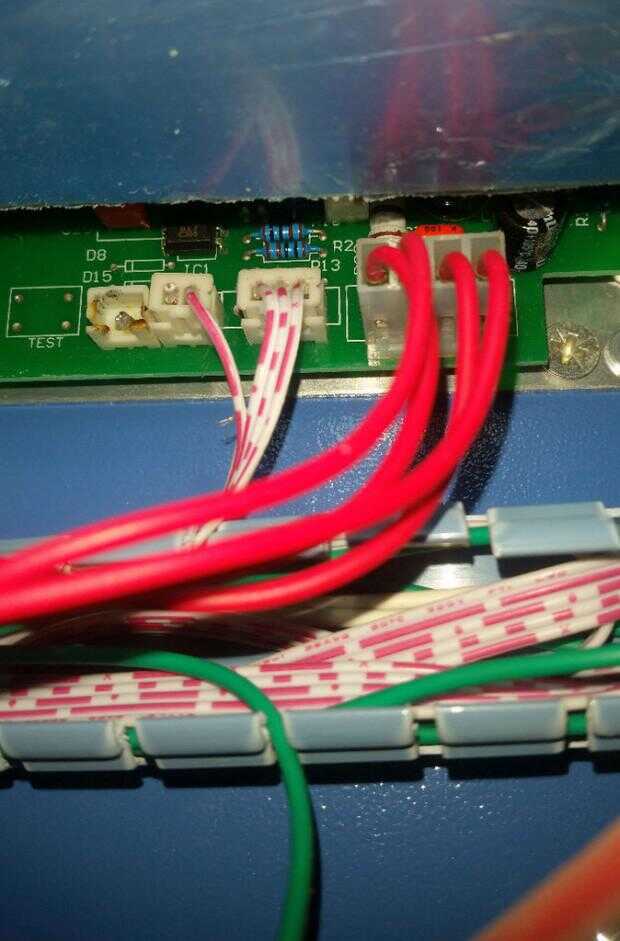

Aquí o tienes un cable de cinta plana o enchufes similares como el utilizado en los motores paso a paso.

Revise las imágenes de mi hardware para comaprison - me voy a referir a ellos más adelante otra vez para el cableado de la Arduino.


Como se puede ver los hilos vitales están marcados claramente en los tableros de circuitos para que sea más fácil para nosotros ;)
