Paso 2: ¡ Lo! Lista de piezas
Verifique que el kit viene con las siguientes partes. A veces cometemos errores así que doble Compruebe todo y correo electrónico si usted necesita repuestos!
Por favor tenga en cuenta que un módulo por radio XBee no está incluido, verifique el manual del usuario para los módulos sugeridos y distribuidores.

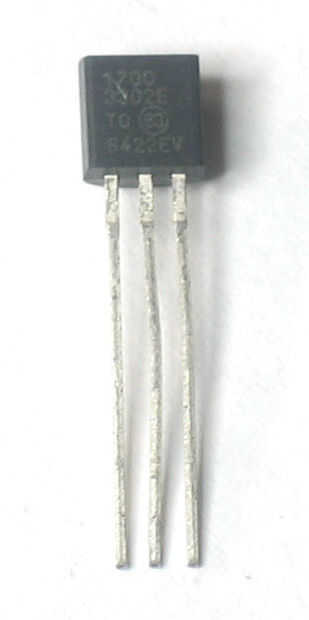

Nombre: IC1
Descripción: 3,3 v regulador de voltaje lineal, la corriente de 250mA
Parte # & hoja de datos: MCP1700-3302E/a
Distribuidor: DigikeyMouser
Cantidad: 1
Nombre: IC2
Descripción: chip 5v compatible con buffer
Parte # & hoja de datos: 74AHC125N
Distribuidor: Digikey Mouser
Cantidad: 1

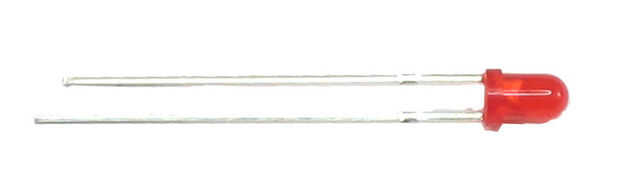

Nombre: LED1
Descripción: LED rojo
Parte # & hoja de datos: Lite-On LTL-1CHE (o cualquier LED de 3mm)
Distribuidor:
Qty: Digikey
1

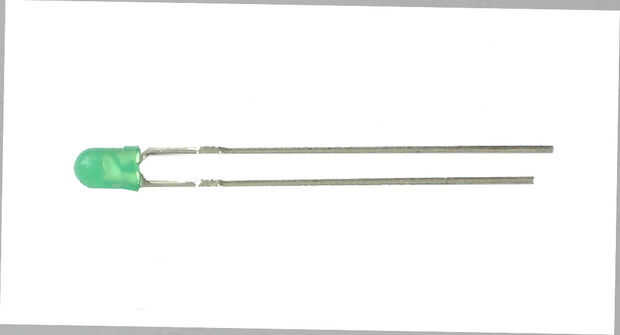

Nombre: LED2
Descripción: Verde LED Lite-On LTL-1CHG (o cualquier LED de 3mm)
# Parte & hoja de datos:
Distribuidor: Digikey
Cantidad: 1
Nombre: R1, R2
Descripción: 1/4W 5% 1,0 resistencia K marrón negro rojo oro
# Parte & hoja de datos:
Distribuidor: DigikeyMouser
Cantidad: 2
Nombre: R3
Descripción: resistencia 1/4W de 5% 10K Brown, negro, naranja, oro
# Parte & hoja de datos:
Distribuidor: DigikeyMouser
Cantidad: 1

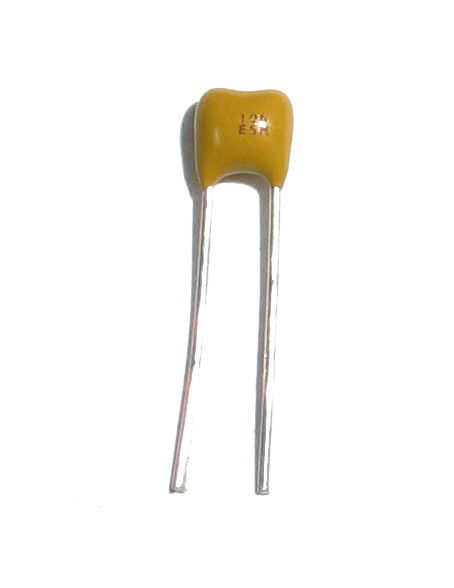

Nombre: C1
Descripción: 0.1uF condensador de cerámica (104)
# Parte & hoja de datos:
Distribuidor: DigikeyMouser
Cantidad: 1
Nombre: C2
Descripción: 100uF / 6V capacitor
# Parte & hoja de datos:
Distribuidor: DigikeyMouser
Cantidad: 1

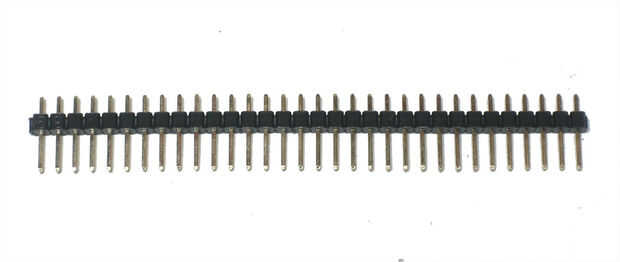

Nombre:
Descripción: Cabezal recto macho
# Parte & hoja de datos:
Distribuidor: DigikeyMouser
Cantidad: 1

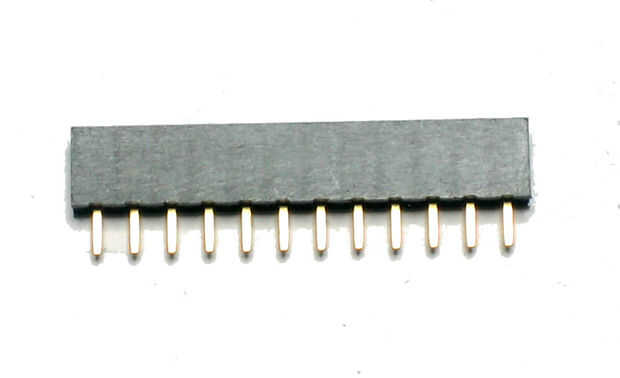

Nombre:
Descripción: encabezado hembra 2mm posición 10 tomas de corriente para modem XBee
# Parte & hoja de datos:
Distribuidor: DigikeyMouser
Cantidad: 2
Nombre: PCB
Descripción: placa de circuito
# Parte & hoja de datos:
Distribuidor: Adafruit Industries
Cantidad: 1
