Adaptador XBEE simple con desplazadores de nivel

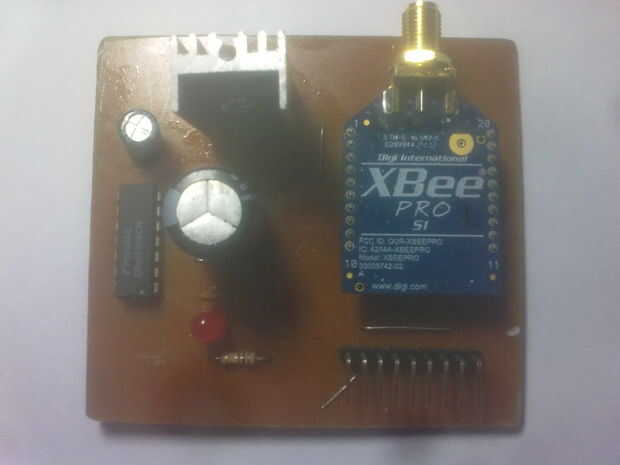

En este paso les mostraré los esquemas y diseño de PCB de un adaptador que he hecho para mis módulos XBEE PRO.

Ya que necesitaba un adaptador flexible para módulos de radio de mi he creado este pequeño tablero usando componentes por-agujero. Con ella soy capaz de conectar mi módulos a un microcontrolador de 5V o a mi puerto serial MAX232 adaptador para configurar los módulos usando "Minicom" Si estás bajo Linux o también los puede configurar utilizando el software X-CTU si está ejecutando Windows.
