Adaptador de programación ICSP Pogo Pin (4 / 6 paso)

Paso 4: Conseguir que juntos

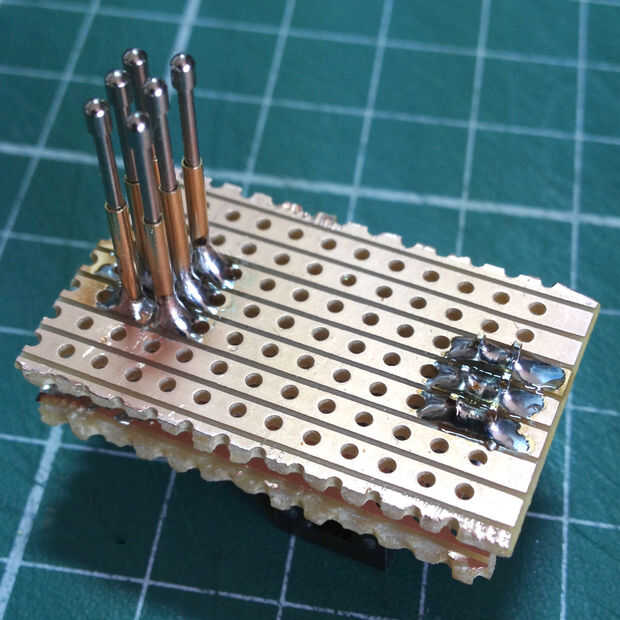

Una vez que has llegado lejos, puede alimentar el tablero inferior abajo los pines Pogo y alinee los pasadores de seguridad posterior de la cabecera. La Rúbrica ayuda a alinear correctamente los dos trozos de placa perforada. Tenga cuidado de no hacer hincapié en los pines Pogo en esta etapa. Una vez más, tómese su tiempo. Una vez que han alimentado la Junta hacia abajo, puede soldar las patillas de la cabecera y los pines Pogo.
