Hacer una prueba de programación/Clip de PCB

Cuando diseñé algunas materias pequeño como el pequeño robot, reloj binario y así sucesivamente. La interfaz del programa (por ejemplo, ICSP) ocupa mucho más espacio en el PCB y tengo que desoldar el programa toma o pernos después de la depuración realizada. Asi que me hice el CLIP para solucionar el problema.

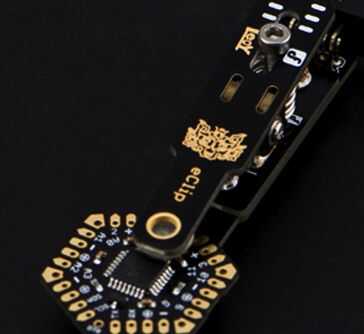

El clip llamado por eClip tiene las características de seguimiento:

  • El eClip es hecho por dos partes: la Base y la tabla de función. Puede diseñar y utilizar su propio tablero de la función.
  • Gama de sujeción ajustable y fuerza.

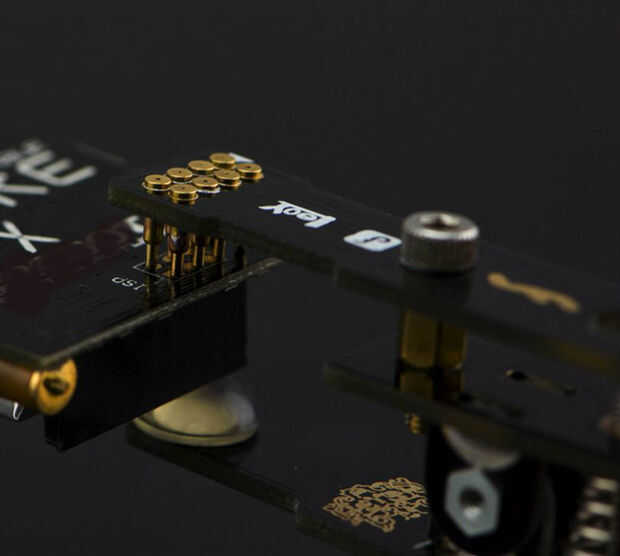

  • Aquí diseñé 2mm y 2,54 mm, interfaz de programación (2 x 4) de oro pogo pines, que pueden aplicarse a ICSP y FTDI.

Creo que el eClip es una innovadora herramienta de programación y pruebas para los fabricantes de electrónicas.

El eClip es compatible con controller(uHex) de baja potencia que había diseñado. Ahora, usted puede intentar uHex programa por eClip.

Etiquetas: Clip, Programa, Prueba, Pogo pines
