Paso 7: El Plan
Cableado del transformador de X iso de N-68
Primaria--
El X N-68 puede utilizarse con sistemas de AC de 120V o 240V.
U.S. 120V
Para 120V, coloque las dos bobinas primarias en paralelo.
Unir estos colores y conectar a la red (a través del interruptor, etc.):
-- Negro y Rojo/negro
- Amarillo/negro y Verde/negro
Euro 240V
De 220-240V, cable de las bobinas del primario X N-68 en serie:
220V / 240V corriente-- Negro/verde y negro .
Conectan Amarillo/negro y Rojo/negro .
Secundaria--
Utilice sólo los dos cables rojos de secundarios. El cable blanco es el escudo. Conectar el chasis (o tierra) si está montado allí, o si usted experimenta cualquier ruido.
Reencaminar el interruptor

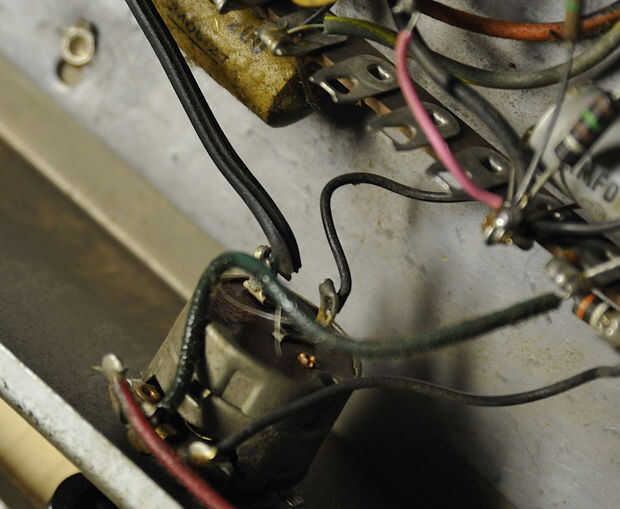

El original interruptor ON/OFF se montó en el panel de chasis. Para mantener la conmutación realmente funcional, tendremos que distribuirlo de forma diferente.
Podríamos dejar el interruptor como-es, pero luego el primario del transformador de aislamiento en una permanente condición de ON . Sólo desenchufar el cable reduciría el poder de la trannie. El interruptor todavía operaría el amplificador, pero todavía habría alguna corriente. Que es derrochadora y "mala forma".
Para utilizar el interruptor original, un simple cable de dos conductores puede ser Unido y corra a hacer/rompe la conexión entrante de AC para el transformador de aislamiento.
Conectar la tierra de la tierra
Con la adición de cable de tres patas, hay una verdadera tierra .
Coloque un alambre desde el diente del centro (debe ser verde, pero verificar) de la clavija y conectar al chasis.
Opcionalmente, la carcasa del transformador puede también ser conectado a tierra.
Poder, conexión de la CA aislada
OK, aquí es donde las cosas se ponen un poco "dudosos".
La forma Simple:
Secundario del transformador puede conectarse directamente donde se fijan las antiguas conexiones. En este caso
Alambre 1 ) la placa del rectificador, y los filamentos de la serie
Alambre de 2 ) a la tierra del chasis
No importa el orden de los cables del secundarios, la CA del transformador está aislada, tan allí no es ningún lado caliente o Neutral. Son dos rojos por una razón...
La forma correcta:
Leer el siguiente paso, se trata en profundidad con rectificación de media onda...
