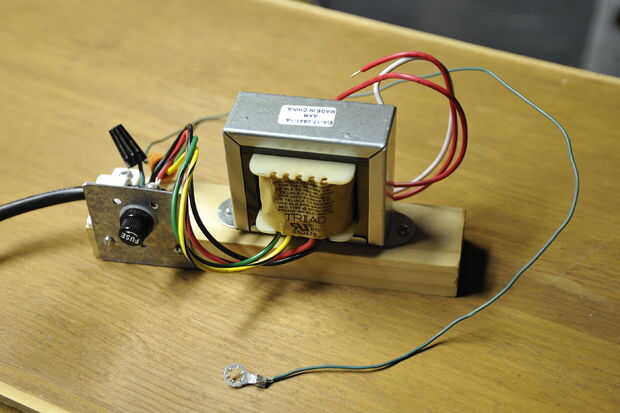

Paso 10: Construcción de un "módulo de aislamiento"
Hay otras maneras, por supuesto. Todos los componentes pueden montarse directamente en el gabinete sí mismo. Es algo fina para este amplificador, así que mejor usar el taco de madera para una base de madera contrachapada de la cabina.
Que el módulo base
Se utilizó un trozo de álamo de 1 x 2, cortada a una longitud que se adaptan fácilmente todos los componentes.

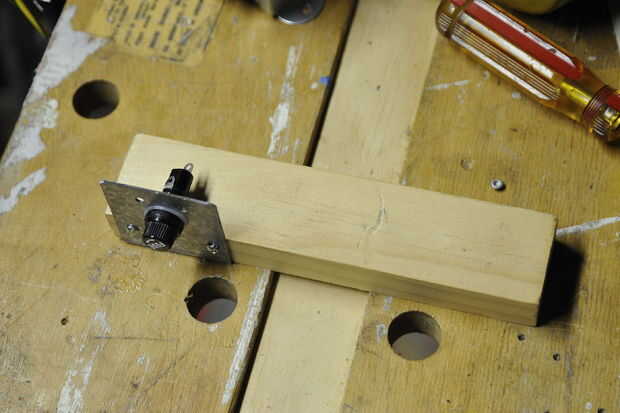

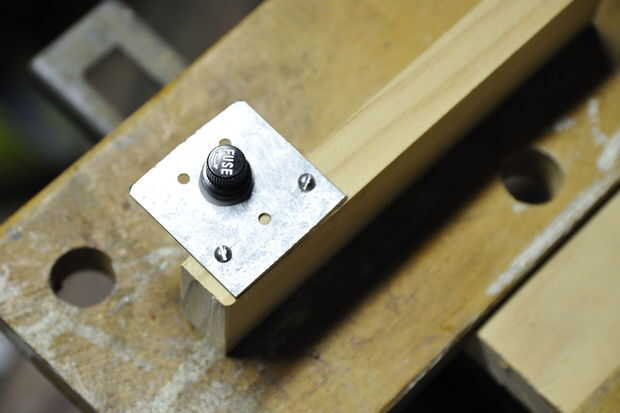

Añadir un portafusiblesEl portafusible es un tipo bastante estándar. Está montado en un pequeño trozo de chapa galvanizada (originalmente una placa de armadura). Placa de metal es sin duda la mejor opción para asegurar este tipo de dispositivo sostenedor de fusible. Madera contrachapada fina no sería segura.
Una broca escalonada fue utilizada para perforar el agujero para el soporte de fusibles. Se utilizaron tornillos de madera para sujetar la placa a la base.
Montar el transformador
Esto es sencillo. El transformador de N68-X se une con un par de tornillos para madera.
Hacer conexiones internas

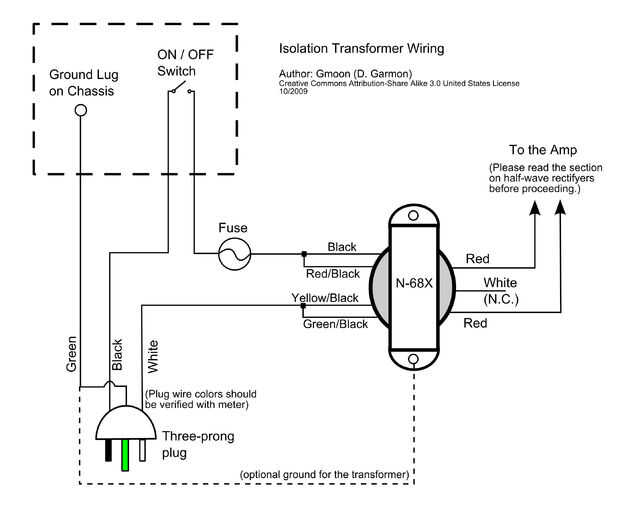

Conecte el módulo utilizando el esquema / cableado diagrama en el paso 7. Usted puede encontrar a continuación.
Algunos consejos:
--El interruptor y el fusible deben ser del alambre caliente "red".
--Cuando se rutea el cable del interruptor, evitar la ruta de señal donde nunca posible.
--Conecte los cables primarios del transformador como se indica. Se trata de nosotros, cableado de 120V. Cableado de euro será diferente (y se explica en el paso 7.)
--Yo solía "tuercas del alambre" conectar los cables y soldar es más seguro. Una vez que estoy satisfecho con la configuración, yo te Reemplace las tuercas con soldadura y cubrir con tubería del encogimiento del calor.

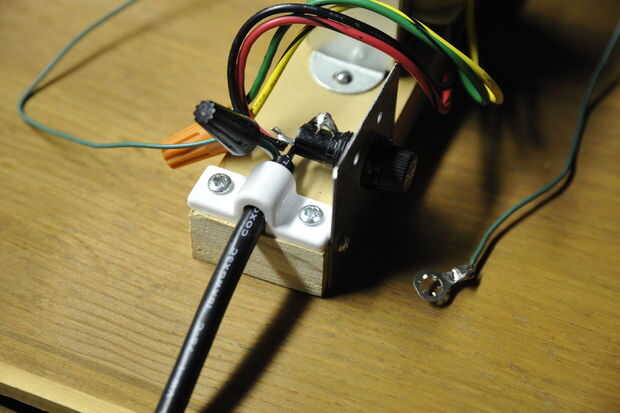

Añadir algunos contratracción para el cable

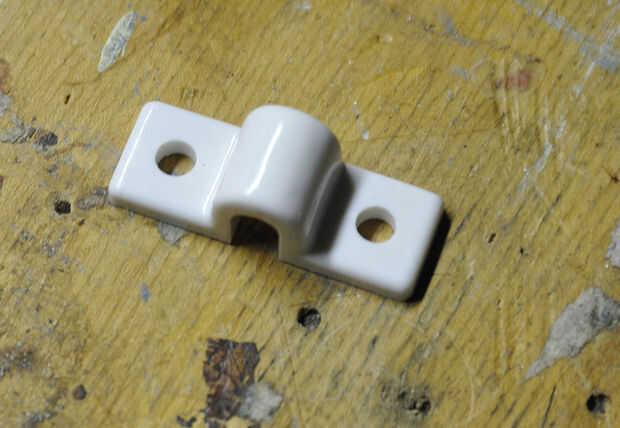

Usé los canales de cable plástico para fijar el cable en su lugar. Cables eléctricos deben tener algún alivio de tensión o flexión conducirá rápidamente a desconexiones o pantalones cortos.
