Paso 2: Cambiar la electrónica de ultimaker

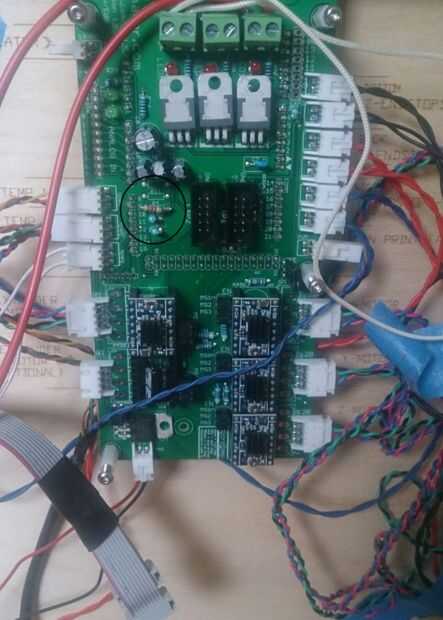

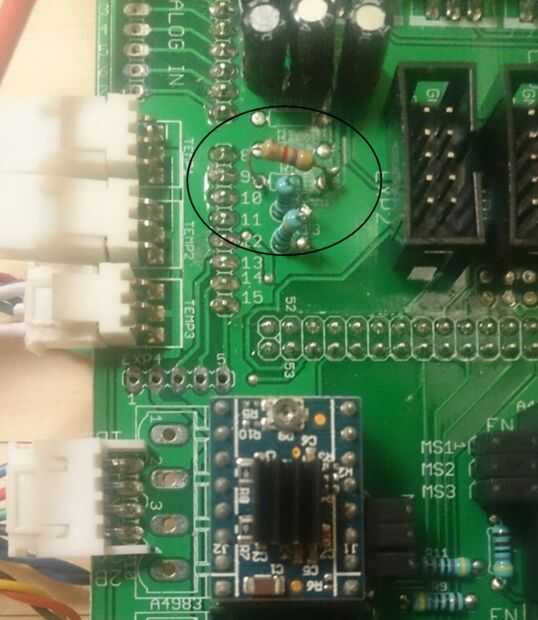

Una vez que tengas todos los componentes juntos es hora de empezar en la conversión. El primer paso más sencillo es añadir esa resistencia a la ultimaker. He incluido algunas fotos de donde es que hay que ir. Debe ser soldado en el lugar marcado con R4, justo al lado del marcador para el pin 9.

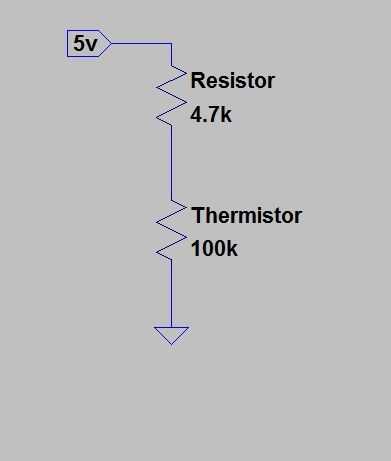

Esencialmente lo que se está haciendo en este paso es establecer un divisor potencial entre la tierra y el pin de 5v de Arduino con el centro va al pin I/O digital 9. He incluido un diagrama rápido de LTspice para ilustrarlo. Como la resistencia del termistor cambia lo hace también el voltaje en el pin 9 y entonces esto se lee como el valor de temperatura. Tenga en cuenta que en mi caso el termistor 100 k ohmios, especialmente no importa lo que tu particular es, como lo será definido en el código más tarde.
Tenga en cuenta que también necesita conectar los cables del sensor de cama de calor para el tablero de control. Hay un puerto marcado temp3 en el ultimaker pcb, que es donde te quieres conectar a. En mi caso la cama calor vino con la toma correcta conectada a los cables, pero si el tuyo no, usted puede conseguirlos muy fácilmente, o bien tal vez podría soldar los cables directamente a la tarjeta de control, aunque mi preferencia personal sería tener estas conexiones removibles.
