Acrylic motor reducer

Hola.
primero otra vez lo sentimos sobre el lenguaje si crees que puedo usar otra palabra para una mejor explicación me avisan.

En mi trabajo tengo que hacer un montón de cosas diferentes, este motor reductor se utilizaría para un logo rotatorio de 1.2 Mts con batería para día noche trabajo para todo 3 días y al revés de una fuente can´t estar conectado o tiene cualquier cable visible, mi jefe se rió wen propuse usar un viejo motor de cd rom drive para un bajo eléctrico consume , bien ella ahora belive en la potencia del motor un poco.

sólo de prueba Pentecostés 14 Kg y el motor reductor don´t envían signos o sonidos de problemas

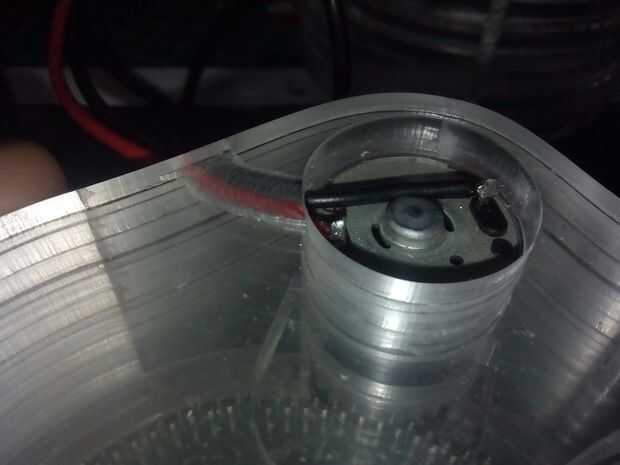

el motor 5.9VDC 0.12/0.25A 6900 Rpm a 1,8 Rpm

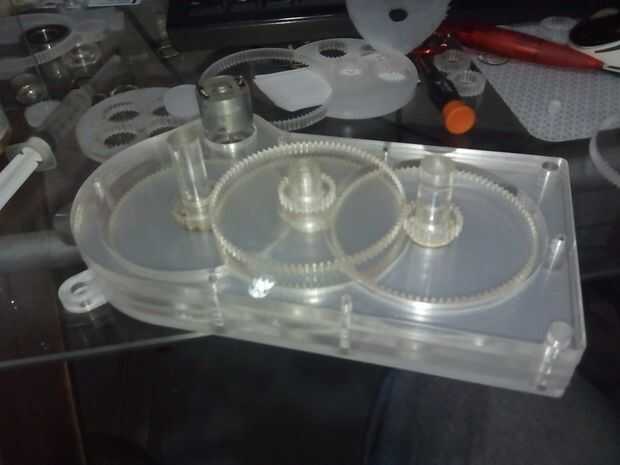

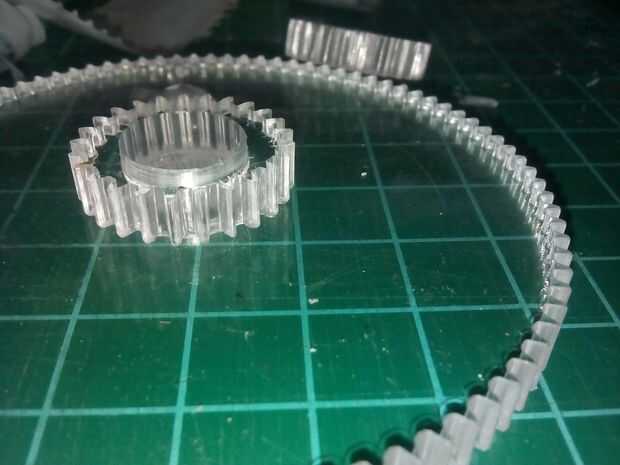

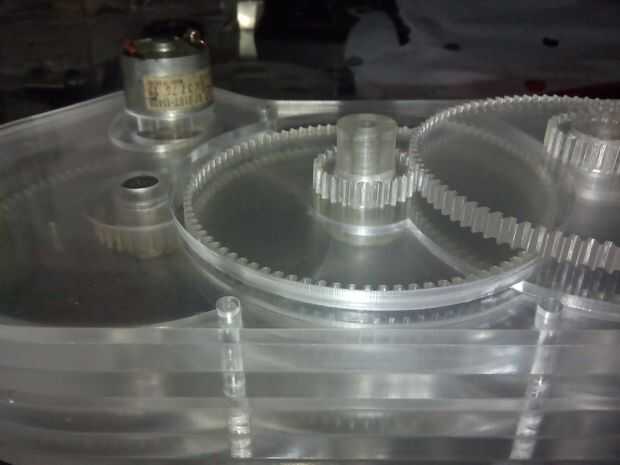

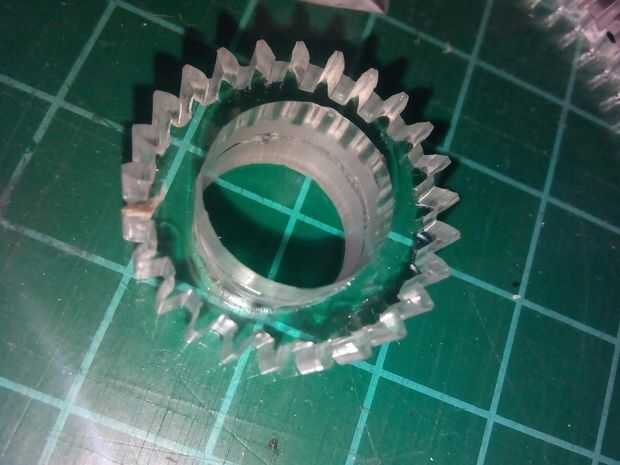

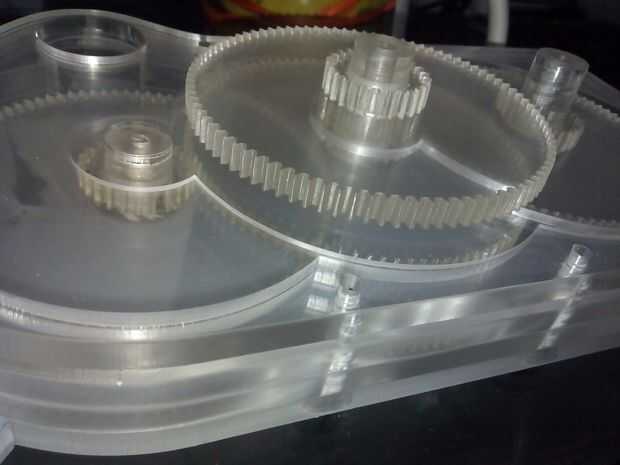

Utilice 6 engranaje con 91 dientes y 6 engranaje de 25 dientes de Pentecostés

se hizo ápice 6 y 3 mm en acrílico con un peso total de 1,2 Kg
todas las piezas con pegamento como la Unión de los 2 engranajes fue hecha con AD-CRYL EXTRA de plastiglas (solo un disolvente acrílico) y utilizar una barra de cilindro acrílico de 12mm para el eje. y para pulir NOVUS 2

Desafortunadamente hace unos días el hotel dicho logo rotatorio debe ser máximo de 7kg, y se utilizaría este motor reductor dentro de una caja grande como base y todos los componentes superan lo 7 kg, así que me re diseño para un engranaje planetario, wen comparto el diseño terminado

me olvidé de esto: en el cdr fileblack es para verde de 3 mm y 6mm

uso gratuito, pero si alguien puede utilizar esta sensación
