¿Acelerómetro powered LED vestido (3 / 7 paso)

Paso 3: Soldar luces

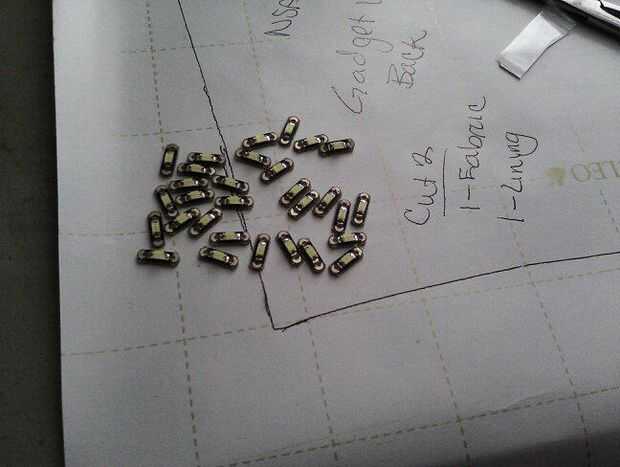

Dependiendo del tipo de tela tienes, puede ser capaz de usar hilo eléctricamente conductor (disponible en SparkFun). Sin embargo, no llego esa oportunidad utiliza a un tejido de tafetán de acetato y realmente terminó por quemar un agujero en mi falda debido a un cortocircuito en mi circuito. Por lo tanto, decidí soldar mis luces para cable aislado para evitar más quemas.

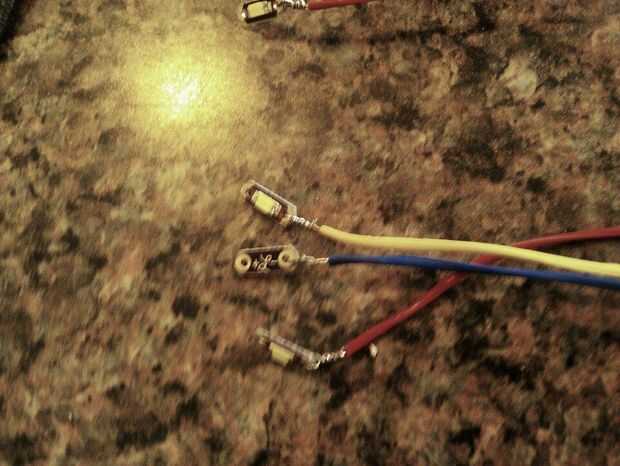

Corte una sección de los cables de cinta y dividir cada cable y los extremos de la tira. Estos son lo se de la soldadura de las luces y el acelerómetro. He utilizado hilos de color como positivo y gris como negativo.

Asegúrese de que saber cómo funciona un soldador o pedir a alguien para ayudarle, como las luces son muy pequeñas y es fácil quemar un agujero a través del tablero ligero

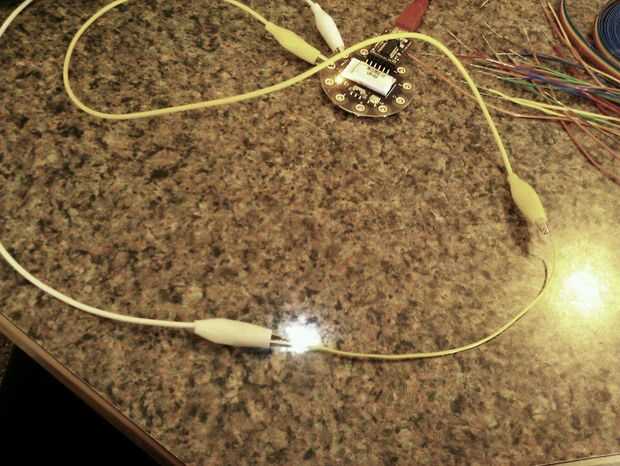

Una vez que ha soldado las luces, verifique que la soldadura trabajada. Utilizar pinzas de cocodrilo y simplemente conéctelos a los pines positivos y negativos del LilyPad.

También, en este punto, la soldadura de la sección más grande del cable de cinta a la placa Lilypad Snap. Cada pin tiene su propio cable, asegúrese de que soldar un cable a los pines positivos y negativos, así, vamos a utilizar un poco.
