Acelerador de electrones DIY: Un tubo de rayos catódicos en una botella de vino (8 / 13 paso)

Paso 8: Montar el sistema de vacío

Para conectar la bomba de vacío a su tubo de rayos catódicos, se necesita la bomba de latón para manguera convertidor, cerca de 2 pies del 1/4" tubo, un par de sargentos y alguna cinta de Teflon de goma.

En primer lugar, aplicar unas capas de cinta de teflón sobre el centro de la línea de freno de acero y sobre la mitad de los hilos en el conector de tornillo de la bomba de vacío.

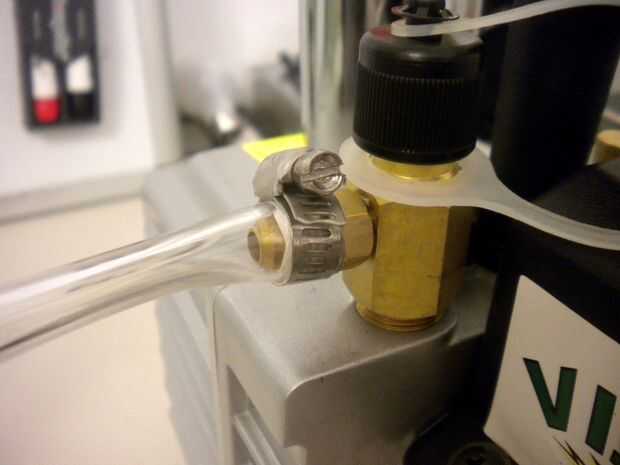

En segundo lugar, instalar la bomba manguera convertidor tal que la cinta de teflón está dentro de la rosca que se enclavija del conector de tornillo y el convertidor. Básicamente, esto significa que necesitará mantener enroscar el convertidor en la bomba hasta que poca o ninguna cinta de teflón.

En tercer lugar, aplicar una capa o dos de cinta de teflón en el extremo de la manguera de la bomba de manguera convertidor y deslice la manguera sobre él hasta que esté completamente en. A continuación, utilice una abrazadera de tornillo para asegurar la manguera.

En cuarto lugar, utilice una abrazadera de tornillo para asegurar el otro extremo de la manguera sobre la cinta de Teflon en la línea de freno de acero que sale del tubo de rayos catódicos.

* Ufff *

Ya está terminada la parte mecánica del ejercicio.

/ * Si no está trabajado con cinta de teflón antes, deben ser advertidos que no es en realidad la cinta; no es nada pegajoso sobre él. La forma deberá fijarlo es envolver firmemente alrededor de la pieza de trabajo y luego dejar que la bomba de vacío haga el resto. Al encender la bomba, la diferencia de presión hará que asumir cualquier forma que te has obligado a y bloqueará el aire se escape en el sistema (que es algo que es muy bueno). La primera vez que había montado mi sistema, he decidido no poner cualquier cinta sobre conector de tornillo de la bomba de vacío y sólo utilicé la abrazadera de tornillo para sujetar el tubo de goma en su lugar. Gran error! Fui capaz de llegar a cualquier punto cerca presión de operación del tubo de rayos catódicos hasta que añadí esa cinta.

Es posible montar el sistema sin una bomba manguera convertidor si la entrada de la bomba es lo suficientemente pequeña como para el tubo de goma montar sobre él. En lugar de atornillar en un convertidor, a fuerza de la manguera sobre la cinta de teflón y fijarlo con la abrazadera hacia abajo: * /
