Paso 12: Concurso entradas
1. 4to desafío de epilog
"Asegúrese de decirnos lo que harás con el Zing si ganas!"
¿Qué haría si ganara un cortador láser? Lo que 't I!
Como el capitán del equipo de ciencia de mi escuela que es el responsable de gestión de eventos, veo decenas de formas en que nuestra escuela puede utilizar este dispositivo. No sólo le permiten montar estructuras de madera de balsa con nunca antes visto precisión, pero también significativamente reducirá el tiempo necesario y el número de estructuras que podemos probar antes de que tome uno para un evento. Generalmente, debido al tiempo que toma para cortar y medir todo con la mano, sólo podemos hacer una o dos estructuras en el tiempo para un evento, lo que significa que si un diseño defecto demuestra para arriba una vez que hemos terminado, allí es poco que podemos hacer para corregirlo. Ya no con la Zing!
También construimos otras cosas complejas como instrumentos y dispositivos de Rube Goldberg que requieren piezas de precisión para trabajar sin problemas. Mientras que el conducto de cinta y el pegamento funcionan hasta cierto punto, hemos siempre terminamos con algo que cae aparte en el último día o no funciona correctamente cuando se demuestra. Usando componentes mecánicos diseñados por ordenador en lugar de "esos pedazos de madera que encontramos en del [redactado] sótano", podremos hacer nuestras cosas funcionan bien.
Pero bastante sobre lo que este dispositivo podría hacer por mi equipo en cuanto a la competencia la ventaja nos da, ya que este láser estará disponible para cualquier persona sabe que pide (herramientas son compartidas entre el equipo, y esto es herramienta como cualquier otra), la pregunta real es que no lo voy a hacer, pero lo que las decenas de personas que llega a jugar con él también se hará. Todos mis compañeros son casi apasionado por la ciencia como yo soy y sólo como dispuesto a juguetear alrededor y construir algo fresco. Algunos de ellos incluso tienen cuentas de instructables y estoy seguro que van muriendo para escribir lo que has hecho una vez lo han hecho. Sé suena un poco cursi, pero realmente espero que sea la verdad.
OK, ok... Me doy cuenta que he de evita el foco central de la pregunta, "¿qué voluntad hacer?", así que aquí está una lista rápida de algunos proyectos estancados que podría realmente utilizar un tiro detrás de un cortador/grabador del laser:
- Amplificador de tubo
Después de encontrar un trashed años 1950 tubo tipo televisor en condiciones inservibles sobre hace un año y medio, hice la cosa sólo sensible que podría y destripado para piezas construir un amplificador de válvulas. Curiosamente, esta televisión especial utiliza un tubo de salida de 5AQ5 y un oscilador de desviación 8FQ7. ¿Por qué es importante? Bueno, resulta que, el 5AQ5 es eléctricamente idéntico al tubo de salida 6V6 celebrado-en-alta-estima y la 8FQ7 es el mismo que el famoso 12AX7. Ambos de estos tubos se utilizan en la amplificación de audio e instrumento de gama alta.

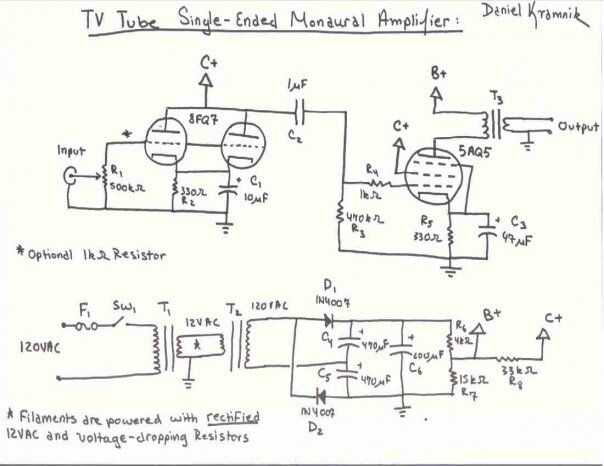

Una vez me di cuenta que estaba reteniendo los ingredientes clave a un amplificador bastante rematadamente bueno, he diseñado un circuito con qué piezas tuve (mi dibujo original de noveno grado se adjunta) y se puso a trabajar. Desafortunadamente, no tenía ningún transformador de salida conveniente, usé algo podrido de un amplificador de transistor que fue horriblemente (obviamente) no coinciden en el tubo de salida que estaba usando. También aprendí que el tubo de 5AQ5 tuve fue agujereado por el débil resplandor azul emitido durante la operación. Sin embargo, se trabajó!
La razón que no persigo este proyecto era mi incapacidad para construir un recinto apropiado para el amplificador. Con las herramientas tenía (y tiene), solo no hay buena manera para mí perforar agujeros de precisión en aluminio para montar los transformadores, enchufes de tubo, tornillos, etc. (la última vez intenté utilizar mi dremel para hacer un orificio cuadrado en una caja de aluminio de proyecto era un desastre. Funcionó, pero terminó con cortes irregulares, desiguales y arañazos por todo el lugar; aceptable para ese proyecto, pero no para un amplificador).
Es donde el cortador del laser.
Utilizando el sistema de corte láser Zing, fácilmente sería capaz de hacer cortes en la hoja fina de aluminio que planeo montar todo sobre y esto me permita seguir mi proyecto sin tener que preocuparse acerca de la pesadilla imposible crear haciendo todo a mano. También sería capaz de grabar las etiquetas de aspecto profesional y agujeros de montaje del interruptor.
Dado que el 5AQ5 un 8FQ7 tubos son versiones realmente no estándares de los tubos de tv ya "sin valor" (las versiones estándar son la 6AQ5 y 6FQ7), son muy baratos, especialmente en comparación con incluso las más barata 6V6 y 12AX7 variantes ($5 por tubo versus $30 o más por el tubo). Esto significa que un amplificador a válvulas estéreo alta calidad usando estos tubos probablemente podría ser construido para $150 o menos (mi estimado incluyendo transformadores de salida y potencia) y que rivalizaría el funcionamiento de sistemas de costos muchas veces ese precio. Creo que este es un proyecto ilusionante que sólo necesita un pequeño toque de láser para comenzarla otra vez!
- Ordenador analógico

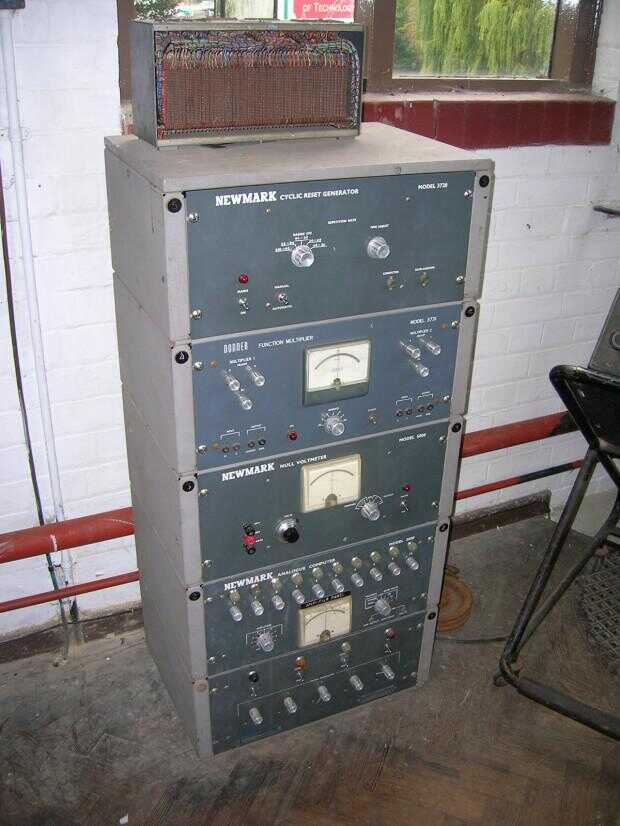

Actualmente estoy trabajando en un ordenador totalmente funcional basada en opamp analógico que serían capaces de resolver complejos sistemas de ecuaciones diferenciales que no tengan soluciones analíticas. Me interesé en computadoras analógicas al leer el manual del Kit de ordenador analógico Heathkit EC-1 he encontrado aquí. Utiliza 9 opamps basados en tubos de vacío para resolver DEs relativamente simple, pero con tecnología moderna, fácilmente podría aumentar ese número a todos los que quiero; Pienso en lo que es una unidad modular. Por supuesto, en lugar de tener una
para cada unidad, sólo habrá unos pocos ICs por módulo.
Ya he probado mi habilidad para hacer una simple computadora analógica mediante la construcción de un rudimentario equipo de 2 opamp que resuelve la ecuación de movimiento de un oscilador armónico. Todo lo que queda por hacer es más pruebas con opamps, construcción de los operadores integradores y multiplicadores/serpientes/otras individuales y construcción de un recinto más. Ya que planeo en demostrar esto en mi escuela y colegio, quiero que se vea tan profesional como sea posible. Con mi nivel de habilidad de metales, sin embargo, lo mejor que podría hacer sería un lío. Con un cortador láser, estaría un recinto muy agradable que podría utilizar de la años de la máquina.
- Osciloscopio de Homebuilt
Con el éxito de este proyecto, actualmente estoy construyendo un tubo de rayos catódicos de versión 2 con un diseño de cañón de electrones más avanzado que produce un haz de electrones enfocado y directo en una pantalla de fósforo. Luego, utilizando bobinas de deflexión magnética y un generador de barrido simple y el amplificador vertical, podré hacer mi propio osciloscopio desde cero. Combinado con mi ordenador analógico previsto, sería para una experiencia informática de los años 1950.
Sin embargo, para sostener la construcción propia tubo catódico en el recinto requiere carpintería de precisión que no tengo actualmente a las herramientas para. Con un cortador láser, ser capaz de utilizar un ordenador para diseñar un montaje de carcasa y tubo de electrón que me permita demostrar mi tubo catódico/ordenador analógico siempre que sea necesario. En el futuro, también planea mejorar el osciloscopio para convertirla en un simple televisor. La electrónica no es demasiado compleja, y Jon Stanley diseñó un circuito que utiliza para Mostrar imágenes de la televisión en su osciloscopio.
Si este proyecto será exitoso, creo que sólo podría ser el primer aficionado siempre construir su propia televisión de rasguño y de piezas comúnmente disponibles. Algunos otros han hecho sus propios televisores simple usando tubos de rayos catódicos ya fabricados, pero ninguno hasta ahora con tubos hechos en casa. Este proyecto es todavía un largo camino de realización, pero es posible en un futuro relativamente próximo.
- Interruptor y panel de control de la bobina de Tesla
Aparte de que me permite control y recintos de la profesional máquina paneles para mis bobinas de Tesla y controladores externos como moduladores audio e interruptores, el Zing láser de corte también me permitirá hacer las piezas de precisión que necesito para armar mi nuevo DRSSTC de tamaño mediano.
Lamentablemente, con las herramientas que tenemos, hay ninguna manera para que poder hacer los cortes de precisión que necesito para hacer un sistema de apoyo principal buena y limpia. Mi proyecto actualmente es pegado con una completamente herida secundaria, montado toroide, construido y pintado la caja, probado medio puente y condensador primario, pero no primaria Coll.
2. verde vida y desafiar a la tecnología
Experimentos con aceleradores de partículas, sistemas de vacío y altas tensiones a menudo requieren de equipo caro o esotérico y montaje profesional, pero no este!
Llevo muuuucho tiempo con construir mi propio fusor o acelerador en pequeña escala desde hace años, pero no tenía el dinero para comprar partes y suministros para incluso un desnudo acero mínimo o una cámara de vacío de Pyrex (fácilmente varios cientos de dólares). Sin embargo, después de visitar Robert Hunt sitio teralab y leyendo acerca de cómo usó sobres vacío de cristal personalizado para realizar una variedad de experimentos (incluyendo la construcción de su propio tubo de vacío triodo!), me di cuenta que no era necesaria empezar con algunos de los proyectos que he sido inclinado hacia años una cámara de vacío de calidad profesional.
¿Desafortunadamente, soplado de vidrio científico no es absolutamente tan fácil como Mr.Hunt lo hace parecer y equipo apropiado puede ser rara y difícil de adquirir (no hay mucha demanda ya; después de todo, lo mayoría de los físicos soplar sus propias cámaras de vacío de vidrio estos días? No creo tan = /). Es donde la botella de vidrio entra en juego. Una vez que vi este video de "5 minutos fusor", me di cuenta que si botellas de vidrio y resina de 5 minutos son lo suficientemente fuertes como para soportar a un vacío bastante decente, entonces tal vez no necesito una de esas cámaras acero mecanizados personalizados lujo con $100 CF bridas pegados en cada ángulo posible que había sido soñando de realizar algunos experimentos básicos. Así nació la botella de vino CRT. Otros experimentadores confirmaron que esto era posible (link, enlace).
Por esta razón que considero que este es un proyecto "verde". En lugar de usar un artilugio de acero grande, caro, usé una botella de vino. En lugar de utilizar una fuente de alimentación de alto voltaje ajustable de grado laboratorio, reciclé un transformador de un viejo cartel de neón y un diodo de alto voltaje de microondas trashed.
Lo sentimos, parece que algunos de mis links fueron borrados por razones desconocidas. Voy a intentar conseguirlos detrás tan pronto como averiguar lo que salió mal!
