Acelerador de electrones DIY: Un tubo de rayos catódicos en una botella de vino (2 / 13 paso)

Paso 2: Reunir los materiales

Para la cámara de vacío, tienes que...

(1) botella de vino clara
(1) mini pomo metálico cromado
(1) 3" pieza de línea de freno de acero de 3/16"

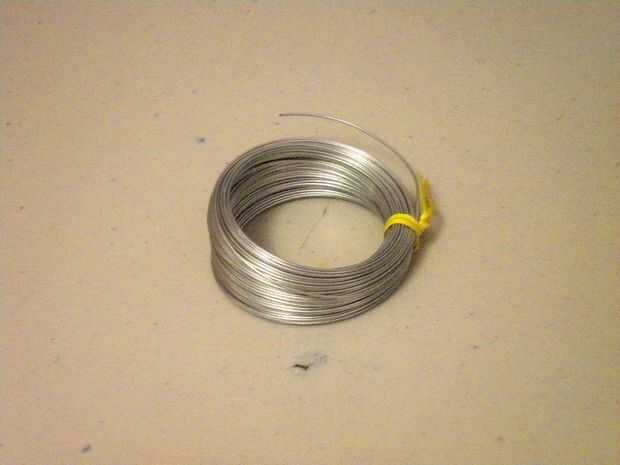

(1) pieza de alambre de acero/aluminio varias pulgadas de largo

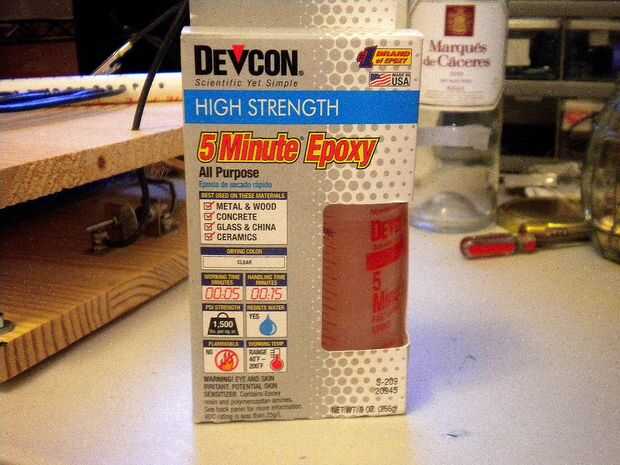

(1) tubo de presión nominal Epoxy de 5 minutos

Para el sistema de vacío, tienes que...

(1) bomba de alto vacío de la etapa 2
(1) 1' - 2' sección de manguera de goma de 1/4"
(2) 1/4" abrazaderas de tornillo

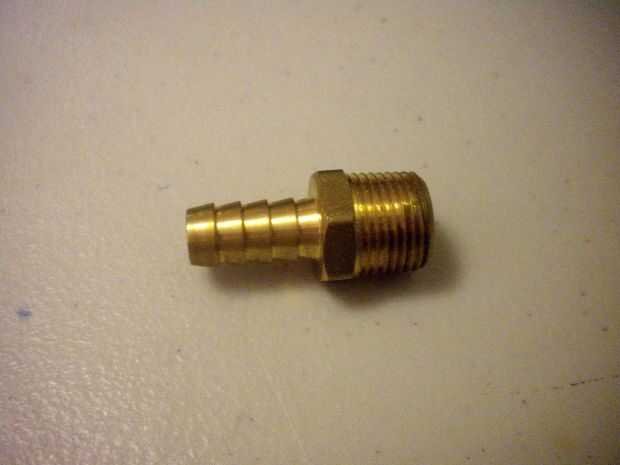

(1) bomba latón manguera convertidor
(1) rollo de cinta de teflón

Para la fuente de alimentación de alto voltaje, es necesario...

(1) 9kV neón signo transformador
(1) alta tensión diodo de microondas (leer este instructivo para aprender a extraer con seguridad de un horno de microondas)

[o cualquier otra fuente de al menos de 10kV DC, un flyback DC funcionará aun mejor que un NST rectificado]

También necesita un taladro con un 3/16" bits que puede cortar metal y un pequeño azulejo de cristal broca para cortar la botella.

Todas las piezas excepto la botella de vino y la bomba de vacío pueden adquirirse en casi cualquier ferretería. Si no incluye el costo de la bomba y neón transformador de señal, este proyecto debería costar no más que $30 total.

La bomba que utilicé fue una bomba de refrigeración de doble etapa Viot VPD3 15 micrones. Lo compré en eBay para $200 incluyendo gastos de envío. A este precio, es fácilmente el mejor precio - mayoría de las otra bombas en este rango sólo tire alrededor de 75 micras, lo que puede no ser suficiente para la operación del tubo de rayos catódicos.

Aquí hay fotos de algunos de los elementos más importantes:
