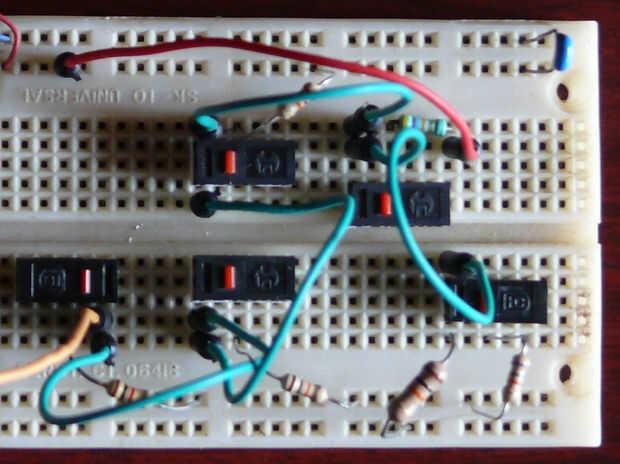

Paso 3: Protoboard lo
Lo primero es más grande la diferencia entre las dos resistencias de un divisor de tensión, más los valores van a ser a tierra o la tensión de entrada.
Lo segundo es que más cerca están los valores de las resistencias vinculadas a los botones, más pequeño las diferencias entre ellos, que hagan difícil leer valores únicos.
Por lo tanto, lo principal que iba a cambiar en el circuito es hacer R1 un resistor de 47K. Al contar con la resistencia pulldown igual que el valor en medio de la gama, usted obtendrá la mayor extensión de lecturas.
En el Instructable anterior, mencioné que tenía algunos botones mal y que algunas lecturas por todo el lugar. Especulado sobre CEM y botones mal, etc.... Resulta que, es una mala placa. Estoy usando dos breadboards que he tenido durante más de 10 años, y parece que algunos lugares no están haciendo buen contacto ya. He ordenado breadboards nuevo, pero sigo esperando. Si tienes lecturas inconsistentes, mueva el botón de otro lugar en el protoboard.
