AC Powered blanco Circular LED lupa lámpara de trabajo (7 / 12 paso)

Paso 7: Diseño de la lámpara nueva

,

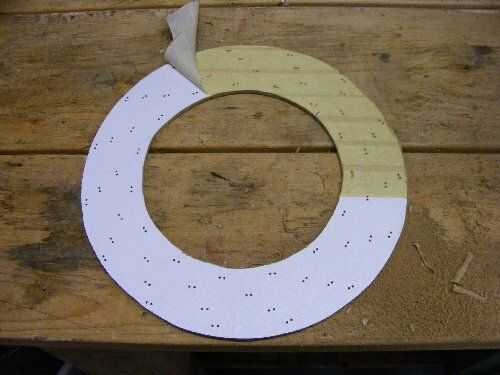

La superficie agradable de la pizarra blanca con cinta de enmascarar para proteger de arañazos durante toda la manipulación necesaria y para proporcionar una superficie para dibujar en la cinta. También ayuda a mantener el corte y perforación aseada.

Recuerde medir dos veces y cortar una vez.

Un compás de dibujo círculo grande es más útil en el establecimiento del proyecto. Cortar el tablero blanco a un círculo de un diámetro apenas menor que el diámetro del cabezal de la lámpara, mi círculo era 8.7 pulgadas (221mm). Sierras de un gran trabajo para esto, pero funciona como una sierra de contornear.

Diseño y dibujar el círculo a más de la lente; No corte esto hasta que los orificios son perforados. Me fue capaz de introducir mi círculo parcialmente y utiliza el agujero lente abierto para trazar un círculo de proyecto. Luego corregí el rastro para hacer este círculo un poco más grande. Mi círculo fue 5,2 pulgadas (132mm).

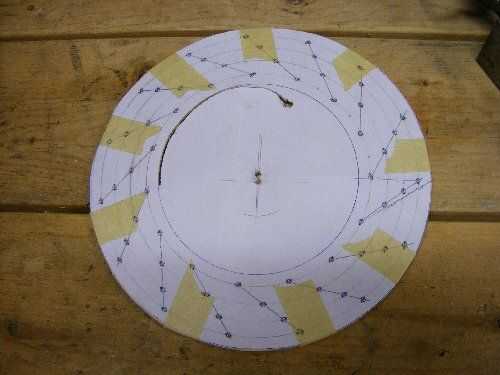

OK, aquí está la parte difícil. Usted necesitará dibujar las cuatro equidistantes círculos que el LED se alinean, entonces Divida los círculos uniformemente dependiendo de cuantos LEDs se utiliza. Desde que me decidí a hacer mi luz cuerdas 2 sets de 30 LEDs en serie con cada conjunto de 30 que consta de 2 cadenas de 15 LEDs en serie. Necesitaba dividir cada uno de mis 4 círculos en 15 partes iguales. Encontré que mi círculos fueron demasiados para el jumbo LED perpendicular a los círculos. Intenté conseguir lujo con un efecto de espiral. Ahora van a hacerlo.

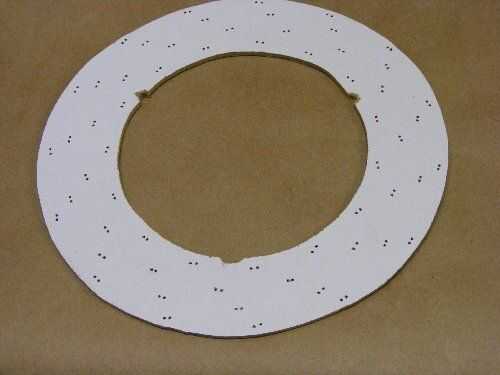

Para facilitar la composición de los 2 orificios por el LED entonces utilicé un pequeño círculo (mismo diámetro que las patas del LED son amplios) al trazado de velocidad.
