AC Powered blanco Circular LED lupa lámpara de trabajo (9 / 12 paso)

Paso 9: LED cableado

,

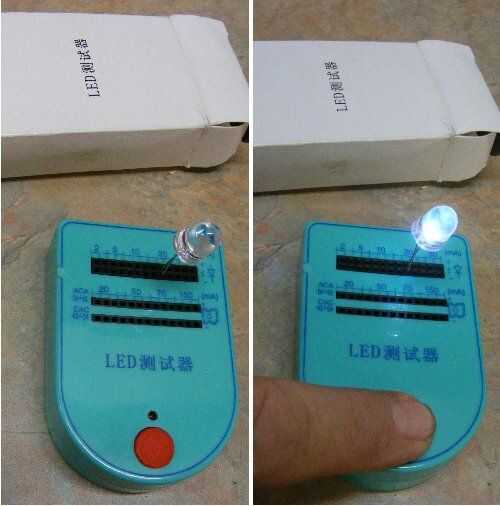

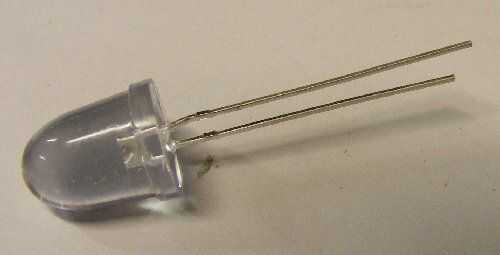

La hora de insertar los LEDs recuerde la polaridad. Usted puede ver la polaridad cuidadosamente en la cabeza de gel del LED. Orienté a los agujeros para que el círculo incluso LEDs están orientadas la misma polaridad y los círculos impares están en polaridad invertida. Considerar el círculo como incluso.

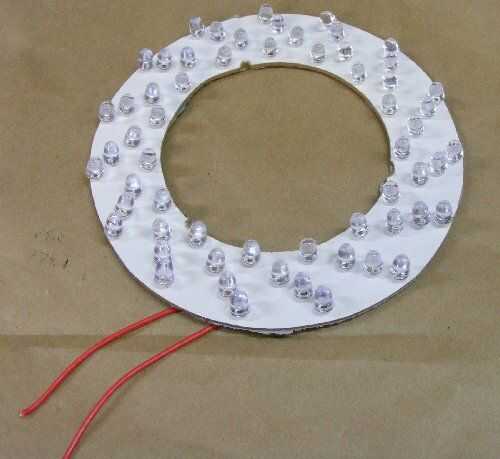

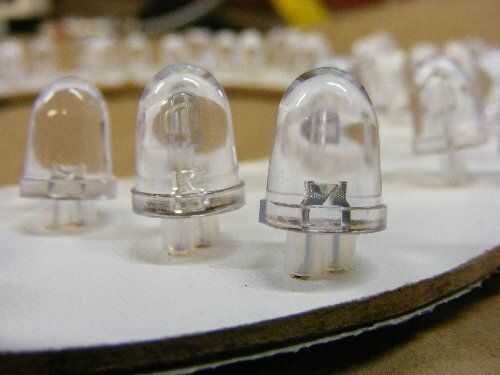

Puse un pequeño trozo de tubo en cada pierna para levantar el LED del tablero por lo que más tarde podría ajustarse para alineación de punto focal. Se podrían también usar granos minúsculos o incluso trocitos de aislamiento del cable.

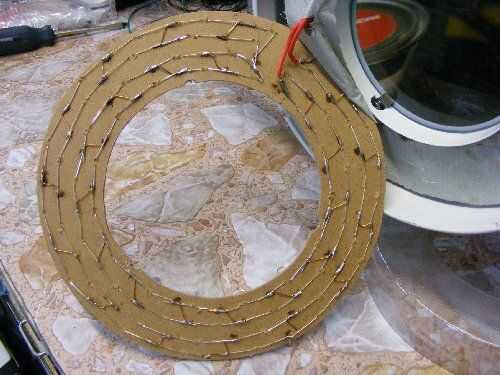

Gestionar conseguir una buena foto del trabajo de cableado para que pueda obtener una idea del pix y el Dave Johnson luz de tira, creo que sólo ronda en lugar de recto. La mayoría de las conexiones de soldadura se puede hacer con los conductores del LED (uso alambre extra como sea necesario).

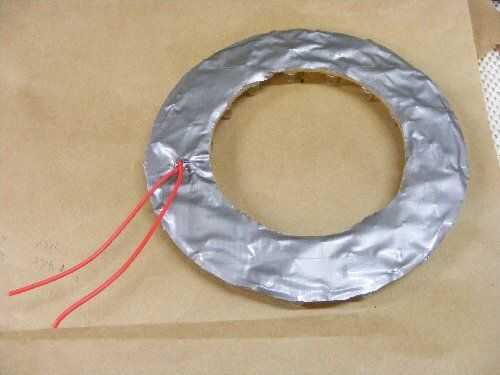

Acabado el cableado con dos trenzas de alambre como se muestra. Esto hace que para la prueba más fácil y montaje. Use la cinta para cubrir el cableado en la parte posterior de la donut.

(Usted puede saltar por delante en este punto y comprobar el cableado. Recordar; no sólo tiene que conectar 120Vac a las coletas, ya que el circuito requiere también el capacitor y el resistor. En su lugar conecte temporalmente a la unidad principal de la lámpara superior para poner a prueba.)
