Abrir fuente Microchip LED PWM controlador proyecto (1 / 3 paso)

Paso 1: Diseño de Hardware

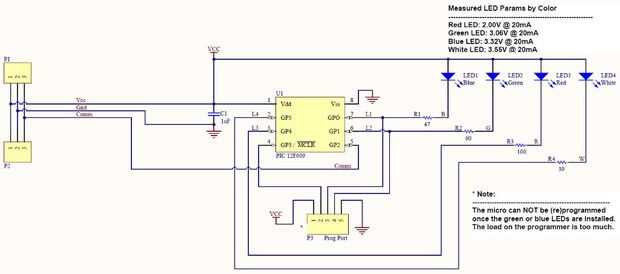

El hardware es muy simple. Las micro unidades de cuatro salidas y recibe / envía comandos en el quinto. No podía ser mucho más simple.

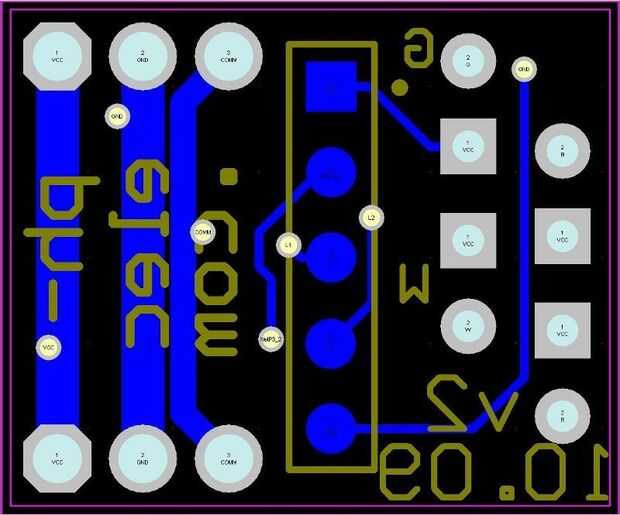

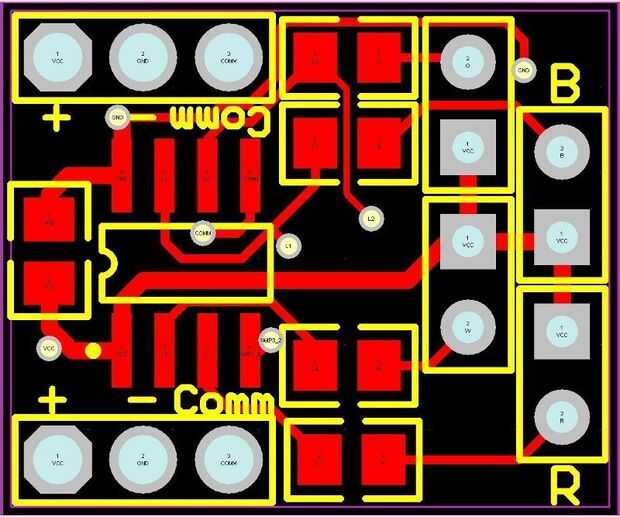

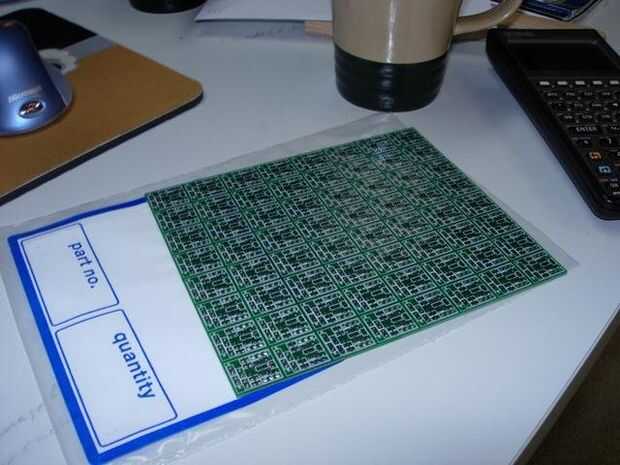

Finalmente, terminé con un diseño de tablero de 20 x 15 mm. Para mantener los costos solía CAMtastic array los tableros de la lámpara sobre una tabla más grande. Vistió los tableros de la lámpara utilizando una cuadrícula de 8 x 8 con un canal de 0,055" entre cada lámpara. El canal facilita la cortan las lámparas con mi sierra de cinta o barato.
