Paso 5: envasado
En el paso final, hemos construido la caja para Arduino y protoboard y el diseño usable de lo LED y el sensor.

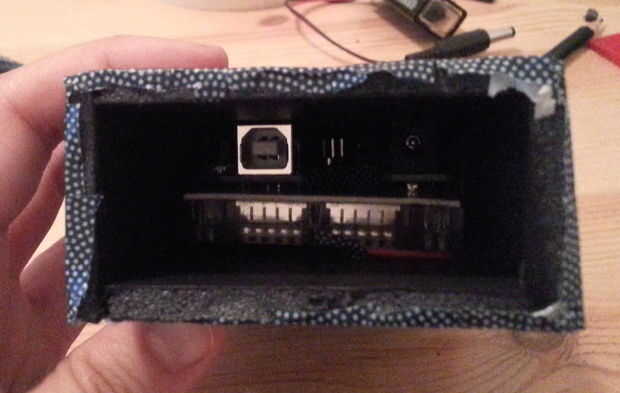

Para mantener la caja más pequeña posible, atamos el Arduino y protoboard juntos en su lado mayor. Como ambos tienen tamaños similares la caja permanece pequeña y plana como sea posible. Cables y el botón salen en la parte superior de la caja, que luego se cierra. En el fondo, dejamos espacio suficiente para colocar la batería y luego cerrar finalmente.
Para asegurarse de que todo es tan compacta como sea posible y también no afloje a sí mismo, que pegada con cinta adhesiva. Hemos querido hacer que nuestro dispositivo fue bastante discreto para ser factible como una tecnología usable en una situación social, pero todavía claramente lo suficientemente visible para que no se diluya su propósito.

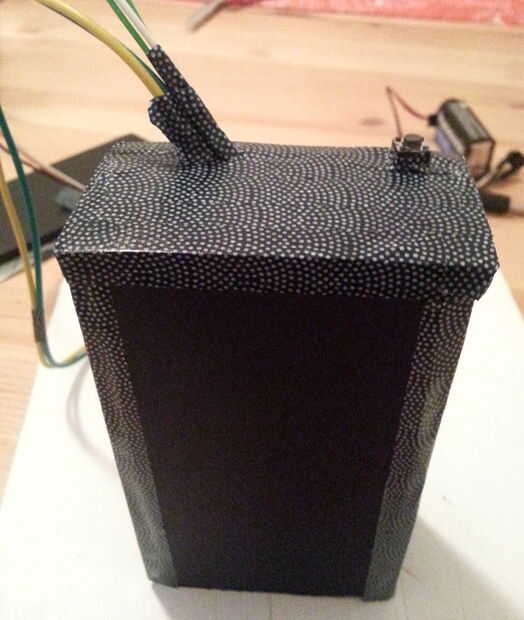

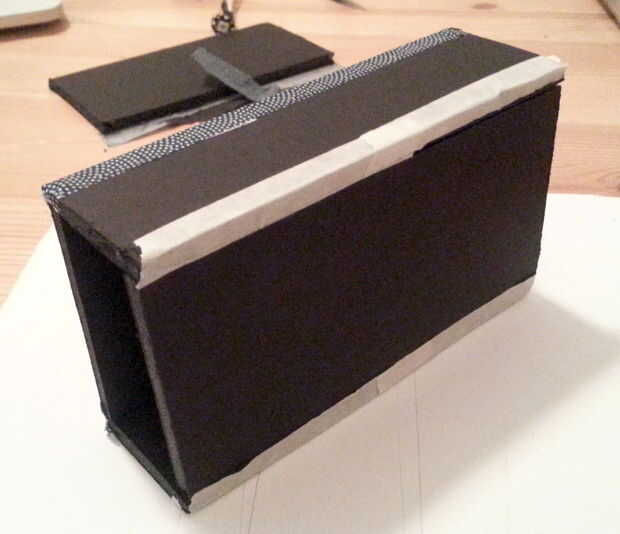

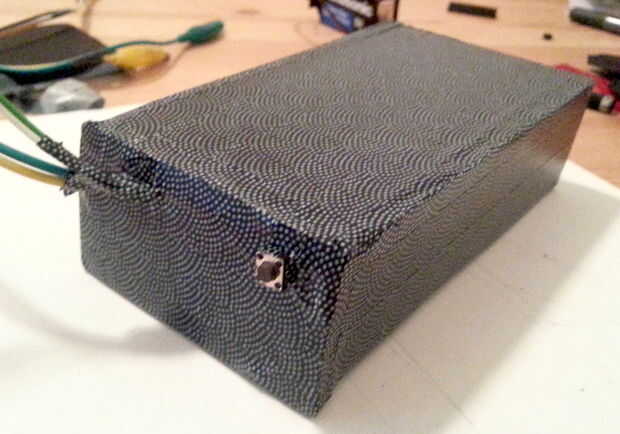

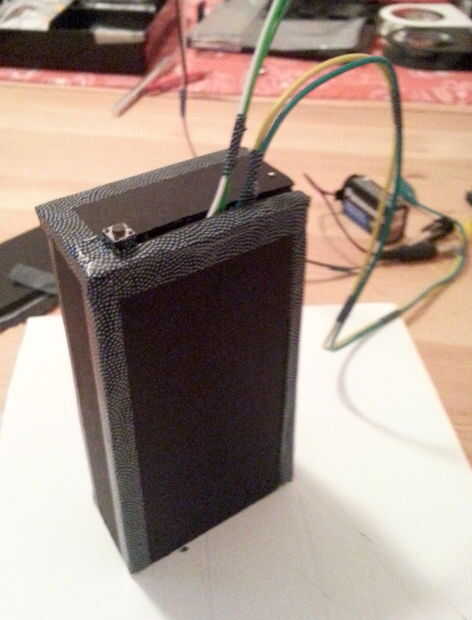

El cuadro está construido con tablero de la espuma. Todos los lados estén conectados con 2 pernos y luego asegurados con cinta de enmascarar. En la parte superior, sacó los cables para el LED y el sensor y el pulsador. El pulsador debe salir como mucho como para ser utilizable. También puede construir una caja y recorta un agujero para él y los cables, por lo que no están fuera de la caja.

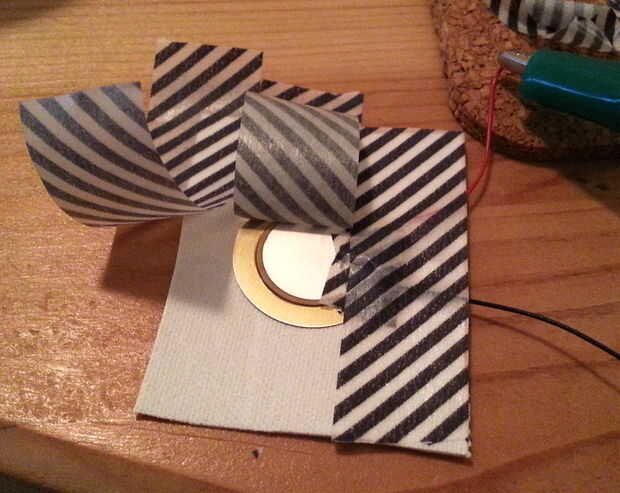

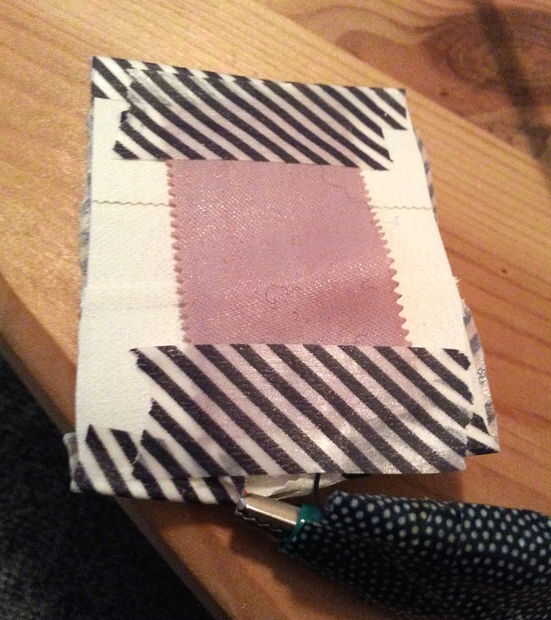

Para el sensor hemos construido un pequeño parche hecho de cinta adhesiva, en la que nos monta el sensor piezoeléctrico con cinta de enmascarar. Podría también utilizar un material diferente para la tierra del sensor y finalmente la cola en lugar de lo grabar a. Para el lado que se une al cuerpo humano se trabajó con un pequeño trozo de cinta adhesiva médica que no es demasiado fuerte para hurten y no muy suelta para caerse. La idea detrás del diseño es que el dispositivo puede ser usado en varias áreas del cuerpo según el usuario. Idealmente, para máxima visibilidad con los LEDs, el dispositivo sería usar en algún lugar en el parte de la parte superior del cuerpo, los brazos o el torso de frente.

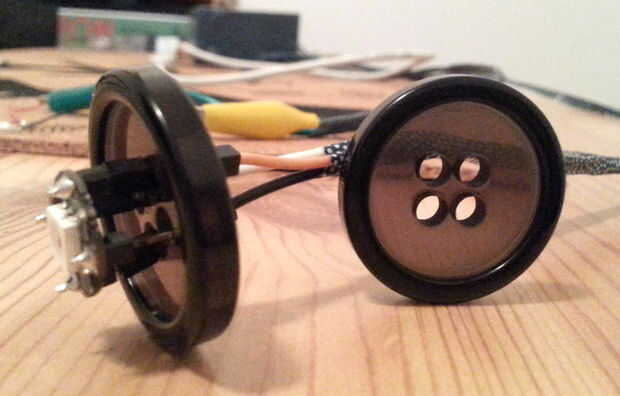

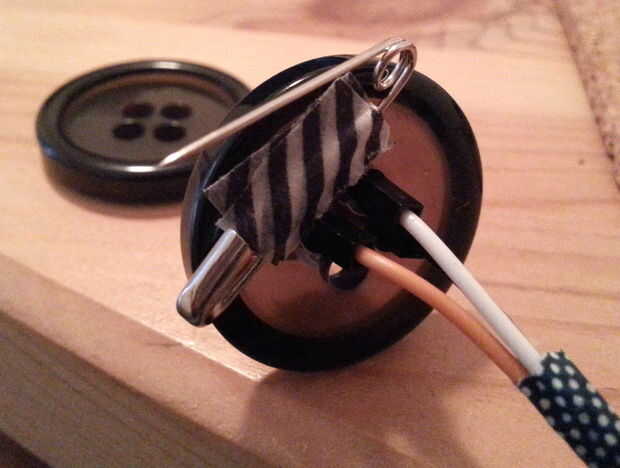

El LED de NeoPixel que hemos decidido adjuntar a un botón grande. Básicamente, tire de los pasadores LED a través de los ojales y luego los conecte en la parte trasera a los puentes. Para fijar el botón agregamos un perno de fijación en su parte posterior.
Después de esto debe tener todo listo para tomar su almohadilla nueva en la ciudad.
