Paso 2: Circuito y bosquejo del abrazo-Detector portátil

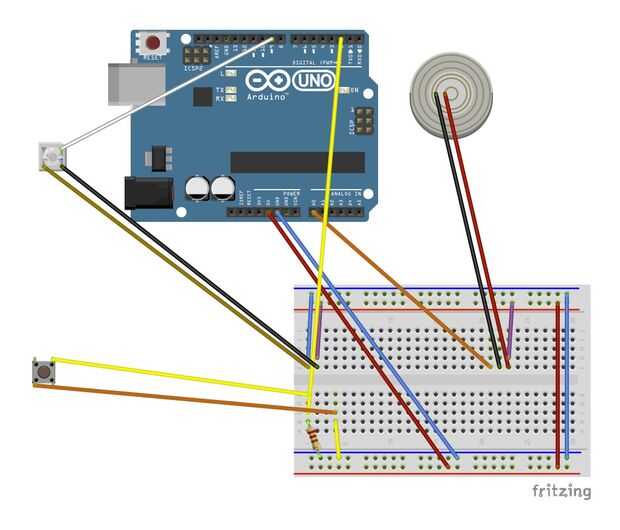

Tenemos que conectar tres elementos: el NeoPixel, el sensor de presión piezoeléctrico y el pulsador. Para todos ellos hemos encontrado conveniente ejemplo de circuitos que integramos en nuestro propio. En lugar de describir cómo están conectados, ofrecemos este esquema hecho con Fritzing.
En la fabricación de nuestro diagrama de tecnología, utilizamos un programa de código abierto llamado Fritzing, que nos permite ilustrar el modelo técnico del activa abrazo-Detector de presión.
Un problema con la creación de un diagrama con un programa de código abierto es que algunas tecnologías que no son ampliamente utilizados, puede ser más difícil de representar en el diagrama, debido a que no puede ser una biblioteca de imágenes para que cierta tecnología. Por ejemplo, esto es evidente con nuestra conexión con el Sensor piezoeléctrico, donde cables de puente conectaría el sensor piezoeléctrico con los cables de la placa (conectado no no directamente como se ve en el diagrama). También, el LED indicado en el diagrama no es un LED de NeoPixel, los conectores en el diagrama tiene 4 dientes (que son pernos de ánodo asociados con RGB) mientras que el NeoPixel tiene 4 conectores (5V, tierra, A9 y una salida, para conectar a otro NeoPixel).

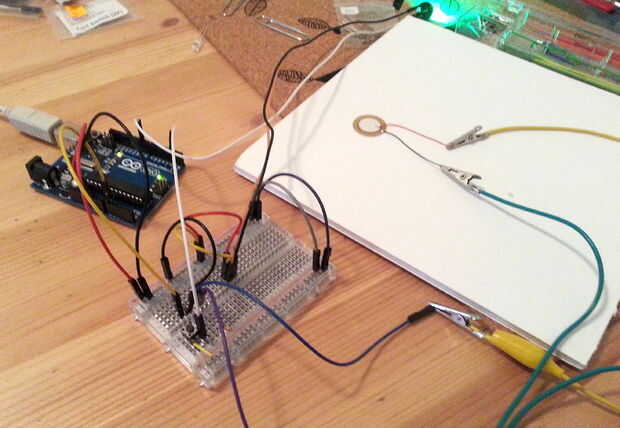

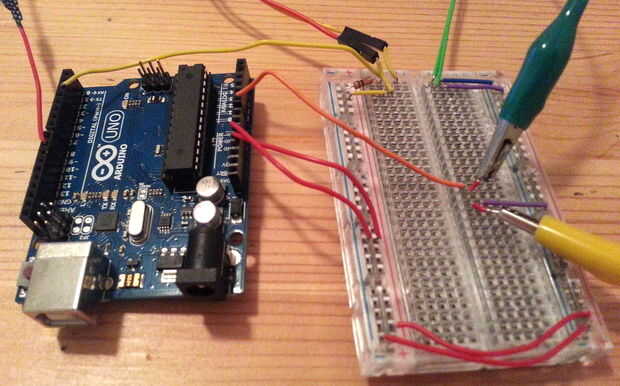

Inicialmente, conexión la placa Arduino, protoboard y los tres elementos a ver si funciona, ya que queremos. Se debe primero probar en pequeña escala sin el diseño final de la portátil, si sus elementos y el código de trabajo como. Además, esto le permitirá algunas modificaciones antes de continuar con el diseño final.
Una vez probado, el siguiente paso fue decidir lo que es el mejor diseño posible para nuestra tecnología usable. Debido a ciertas limitaciones en el tamaño y el formato de la Arduino Uno y la placa, decidimos empacar estos dos incluyendo la batería en un pequeño "blackbox". Éste debe para ser lo suficientemente pequeño como para caber en un bolsillo o un bolso.
La interfaz de usuario única es el botón de encima de la caja. Tirando de ella, el usuario puede autorregularse el color aparece de la pantalla. Por lo tanto permitiendo a controlar no sólo cómo otros interactuarán con ellos en un espacio público, sino que también lo cómodo están capaces de sentir. Esperemos que la opción de control permitirá una cierta sensación de seguridad al saber que sus fronteras han sido claramente a través de este dispositivo usable. El botón le permitirá en cualquier momento para cambiar sus mentes sobre qué límites que está configurando.
Además, los cables para el sensor de presión piezoeléctrico y el LED salen de la parte superior de la caja. El sensor está diseñado para ser colocado debajo de la ropa en una posición preferida en el torso. El LED está diseñado para fijarse en la ropa, visible para la persona que se acerca al usuario.

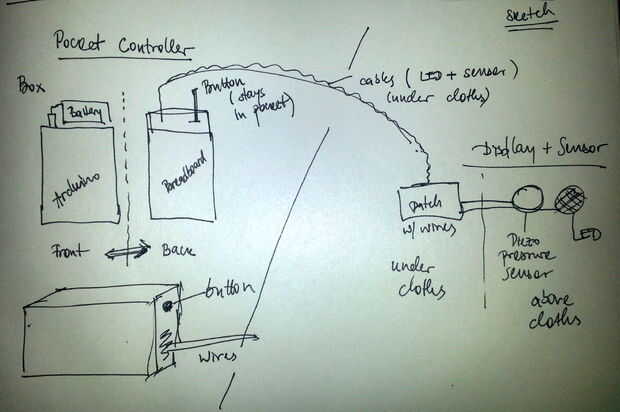

Arriba es un rough sketch cómo imaginamos la construcción.
