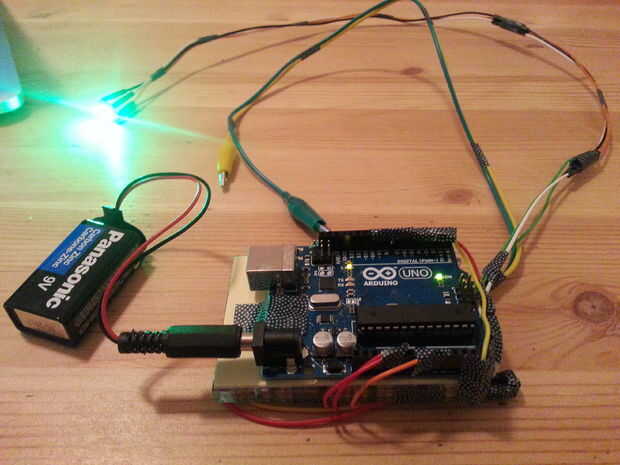

Paso 3: Conectar todo

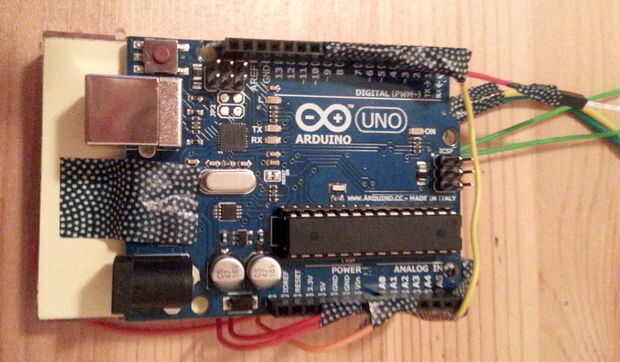

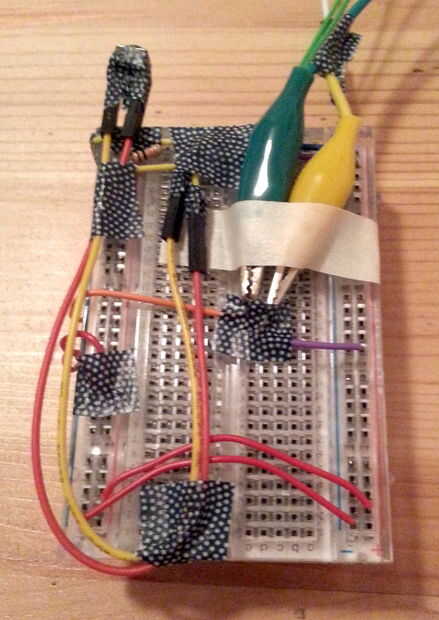

Arduino y protoboard: GND y 5V de Arduino al corresponsal – y + en el protoboard. Quizá quieras del cross-connect al otro lado de la placa también.

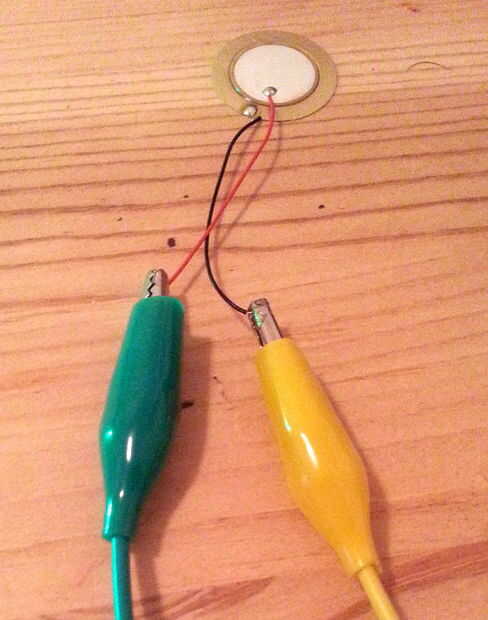

Piezo sensor: A0 en Arduino con el conector en la placa, donde el cable cocodrilo conectado al + (rojo) del sensor. – (Negro) del sensor está conectado con el otro conector en la protoboard, que sí mismo está conectado a 5V a través de un puente.
NeoPixel: Directamente con un puente largo para A9. Con dos otros puentes largos a GND y 5V a través de la placa.

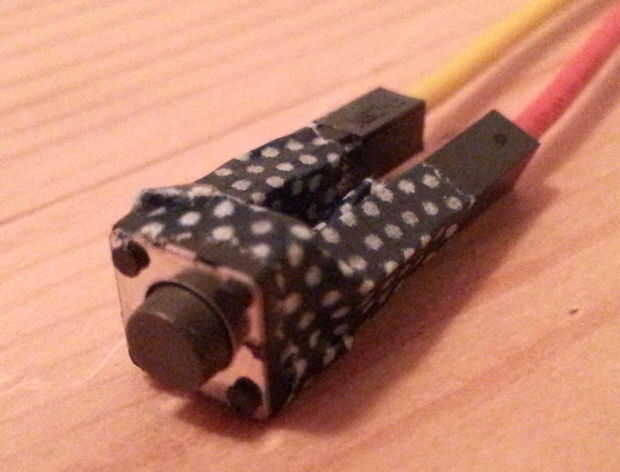

Pulsador: Está conectado a la placa. Uno de los pines está conectado a 5V, el otro pasador con un puente a A2 y el otro a través del resistor de 1K a GND (– en la protoboard).

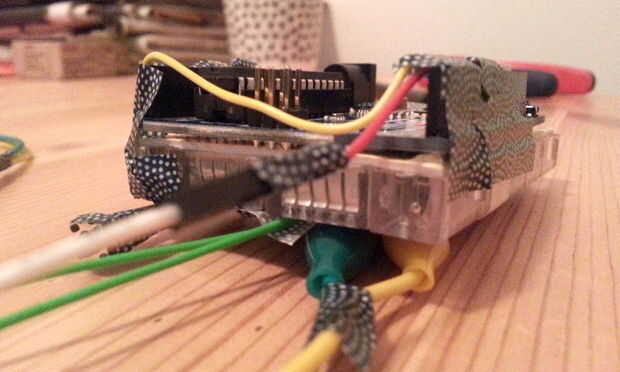

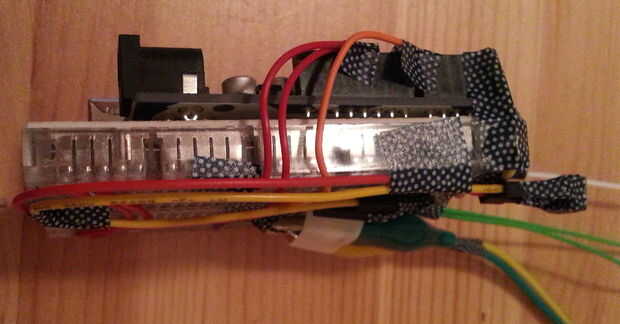

Como se describe en el paso anterior, inicialmente conectamos todo con los puentes 'premium' para un más rápido de la prueba. Una vez que todo estaba trabajando, hemos reemplazado todos los puentes que ir/in y a la placa y el Arduino con el plano previamente doblaron, por lo que podemos mantener el envase tan pequeño como sea posible. El 'premium' que es buena para extensiones y pruebas, pero si usted necesita hacer algo compacto, no doblar lo suficiente. Entonces, hemos ampliado el plano doblado antes que ir con el LED, el sensor y el botón con los diferentes de la 'prima' de los. Aquí se tiene que los tipos (m/f, f/f, m/m). Es posible que tenga que cortar las patillas de la resistencia para mantener la construcción ajustada como sea posible.
