Abajo bajo estantes (6 / 12 paso)

Paso 6: Sujeción y perforación para el estante 1

Los próximos pasos implican perforar agujeros guía a través de las placas y estantes para que todos puedan fijarse con tornillos más tarde. Debido al espacio del estante, es difícil conseguir un taladro en el espacio confinado, por lo que es más fácil hacer en esta etapa. El lado negativo es que cada pieza debe ser etiquetada por lo que puede ser traído nuevamente a la misma ubicación y orientación, de lo contrario el taladro agujeros no coincidan correctamente.

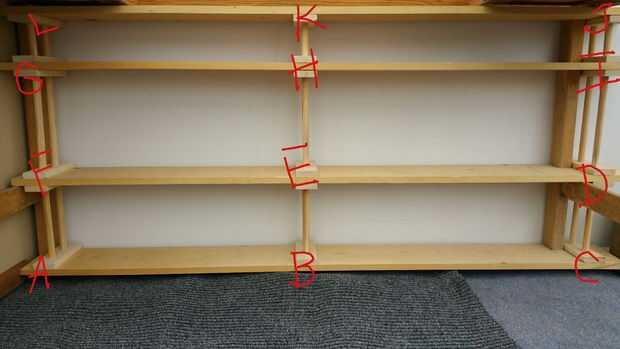

A partir de estante 1 (el estante más bajo), teniendo 3 ubicaciones con las líneas centrales: A, B y C, como se ve en la foto 1.

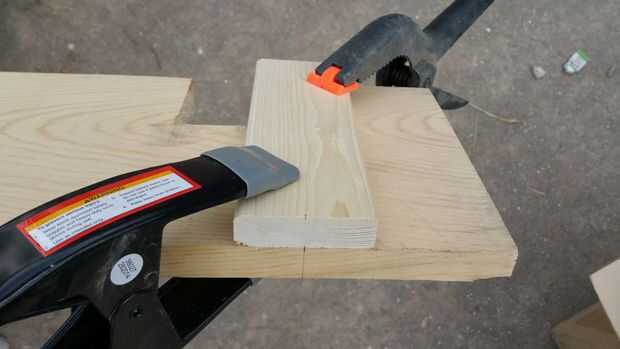

Tomar una de las placas y colóquela encima de la estantería en lugar C. Alinee el centro de la placa con la línea central en la plataforma, como se ve en la foto 2. Uno de los extremos de la abrazadera y luego alinee las marcas de centro en el otro lado antes de amarre el otro extremo.

Una vez que la placa está sujeta a la plataforma, voltear la bandeja boca abajo y perforar 2 orificios 1/2 pulgada de ambos extremos y perfore un agujero en el centro. Usted quiere estar seguro de hacer siempre desde la parte inferior de la plataforma. Ajuste la longitud de la broca para que se haga a través de la plataforma y luego 3/4 de la forma en la placa. No quiero perforar la placa superior.

Avellanador 3 perforaciones en la parte inferior de la plataforma.

Tirón de la plataforma derecha y con una etiqueta de la lápiz la placa CFT (C es la ubicación, F significa que el extremo de la placa es hacia adelante y T significa que la placa está en la parte superior del estante). Una vez han etiquetado la placa, puede quitar las pinzas y coloque la placa a un lado.

Etiquetado exacto es fundamental ya que hay muchas piezas que deben montado, desmontado y entonces vuelto a montar. Puede diseñar su propio sistema de etiquetado o uso mío.

Repita este procedimiento en lugar de B y etiqueta A. la placa en la ubicación B como BFT y la placa en la ubicación A como AFT
