Abajo bajo estantes (4 / 12 paso)

Paso 4: Cortar la superficie de madera apoya piezas

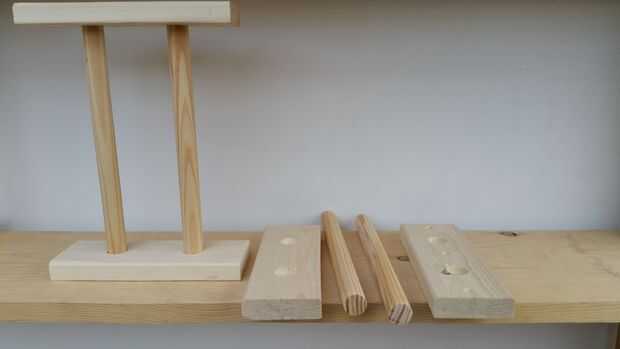

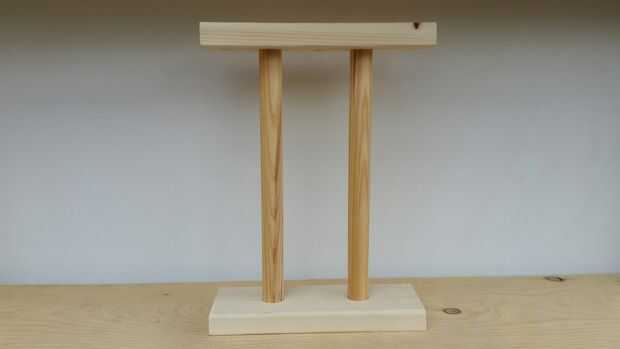

Los soportes de estante de madera se hacen de una placa superior e inferior, con dos clavijas bien colocadas entre las placas, como se ve en la foto 1. Las placas están hechas de dos tablas de pino de 3 pulgadas de ancho y tan largo como el ancho de la plataforma (en este caso 7,25 pulgadas). La altura del soporte de madera determinará su espacio del estante. Mi undershelves con un espacio de 5, 10 y 12 pulgadas. El espacio se mide desde la superficie superior de un estante en la parte inferior de la plataforma por encima de él.

Necesitaba un total de 9 soportes de estante de madera. Puesto que cada estantería de madera tiene una placa superior e inferior, cortar 18 pedazos de 3 pulgadas Junta 7,25 pulgadas de largo. Estas placas se fije a los estantes con tornillos.

Determinar cuántos soportes de estante de madera que necesita y cortar las placas superior e inferior de los tableros amplia de 3 pulgadas de. La longitud de las placas será igual a su ancho de la plataforma.

Ahora para algunos matemáticas calcular la longitud de los tacos. Tomar la altura total deseada de su soporte de estante de madera y reste el espesor de las placas de ambas. Porque las espigas se establecerá en dos agujeros o tomas que son cada 1/4 de pulgada de profundidad necesitamos agregar 1/2 pulgada.

En este caso son las ecuaciones para calcular la longitud de la espiga:

espaciamiento de la pulgada 5: 5-2 (. 75) + 2 (. 25) = 4 pulgadas
espaciamiento de la pulgada 10: 10-2 (. 75) + 2 (. 25) = 9 pulgadas
espaciamiento de la pulgada 12: 12-2 (. 75) + 2 (. 25) = 11 pulgadas

Usted necesitará dos taquetes de 3/4 de pulgada (diámetro) de cada soporte de repisa. Calcular las longitudes para su proyecto y cortar las espigas.

Antes que montar los soportes de estante de madera, necesitaremos alinear las placas superior e inferior con su ubicación en los estantes. Lo haremos en los siguientes pasos.
