Paso 9: Los enchufes de clavijas de perforación
Para ello debemos cambiar las placas para que sean las placas superior e inferior de cada soporte de repisa.
Con nuestras placas de etiquetado nos podemos sincronizarlos juntos como sigue: (la etiqueta superior representa la placa superior y la etiqueta directamente debajo de ella representa la placa inferior)
Estante 3:
LFB KFB JFB
GFT HFT IFT
Estante 2:
GFB HFB SIB
FFT EFT DFT
Estante 1:
FFB EFB DFB
CFT DE AFT BFT

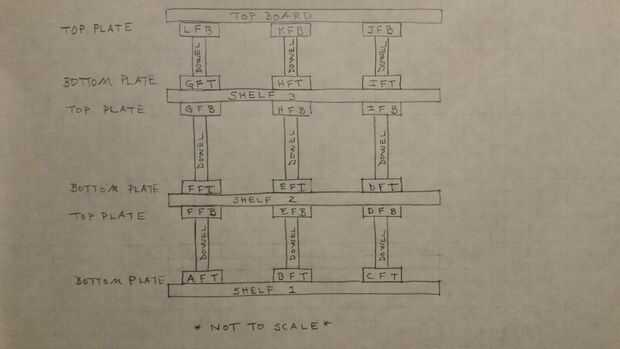

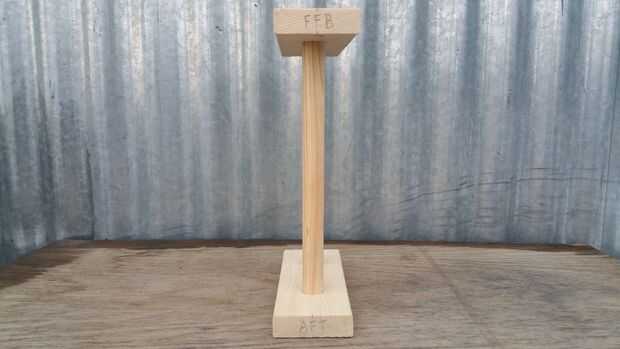

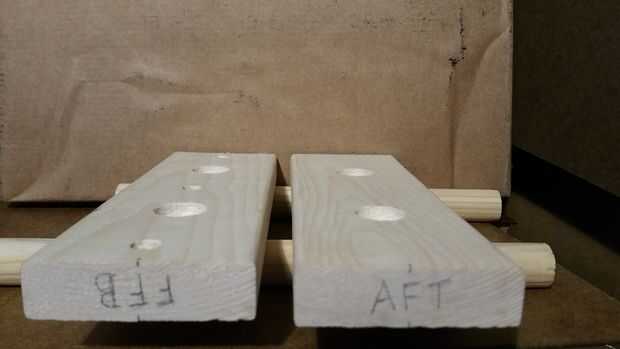

Foto 1 muestra una ilustración de las placas pares. Es importante recordar que los enchufes de clavija se perforarán la superficie superior de la placa inferior y la parte inferior de la placa superior como se ve en la foto 2.
Una buena manera de hacer un seguimiento de la superficie superior o inferior es examinar la etiqueta trazada en la parte delantera de las placas. Si las cartas están boca abajo luego la superficie más baja es hacia arriba.

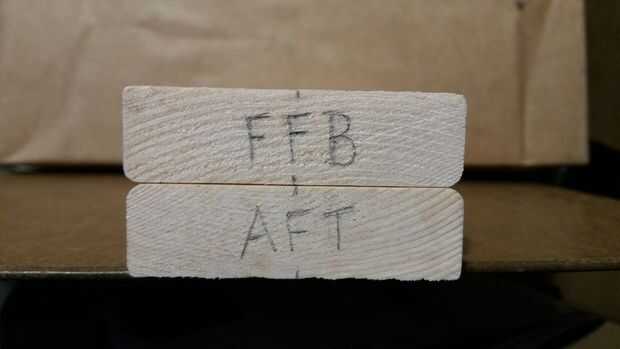

Otra cosa importante es la orientación de las placas. El extremo delantero del revestimiento de las placas superior e inferior debe estar orientada hacia la misma dirección, de lo contrario no alineen los agujeros de taladro. Cuando mirando la parte delantera de las placas debería ver las etiquetas y las letras de las etiquetas no debería ser al revés (Foto 2).

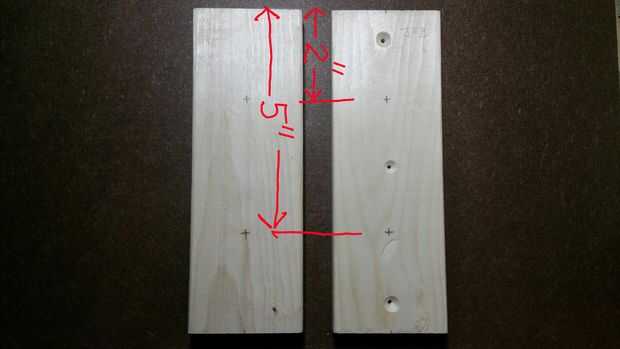

A partir de la superficie superior de la placa inferior, miden 2 pulgadas desde el frente hacia el borde y coloque una marca de lápiz. Luego mida 5 pulgadas desde el borde de frente y una marca de lápiz. Ambas marcas deben ser exactamente centrada (Foto 3). Siga este procedimiento para hacer dos marcas en la superficie inferior de la placa superior.
Tomar un punzón o clavo y presione en la madera en las marcas pulgadas 2 y 5 para hacer un agujero piloto de la broca de pala.

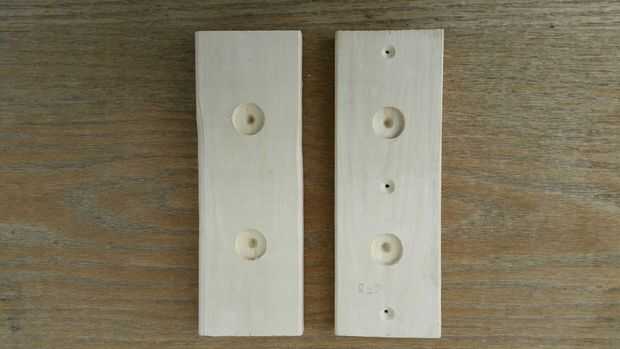

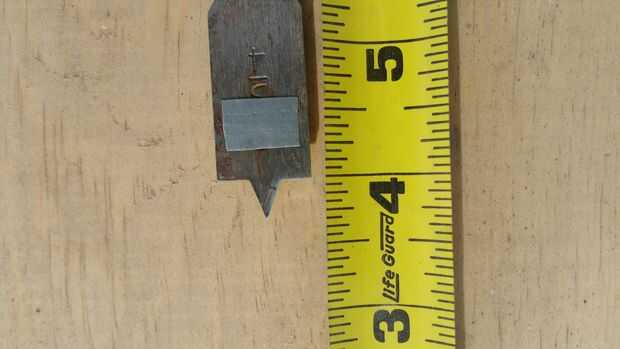

Tomar un 3/4 pulgada broca taladro y colocar un trozo de cinta 1/4 de pulgada desde el borde de la hoja, como se ve en la foto 4. Utilice como guía para evitar la perforación más profunda que 1/4 de pulgada. Perfore dos zócalos en la placa inferior y dos zócalos en la placa superior como se ve en la foto 5 y 6.
Siga este procedimiento y perfore dos tomas en todas sus placas superior e inferior.
