Paso 4: conexiones

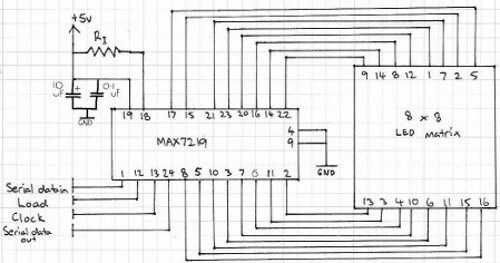

Conecte las filas y columnas al IC Max7219 como se muestra en la imagen.

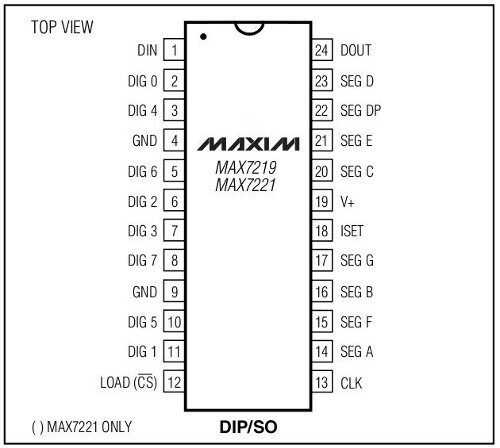

Hice una tabla con 2 max2719 ICs, las resistencias y condensadores, pero no tengo los archivos del pcb. El circuito es muy simple, sólo hay que poner 2 ICs cerca uno del otro lado a lado, para que espacio más fácil enviar la pin(pin 24) correrá del 1 º IC a la causar de la one(pin 1) segundo dejando suficiente entre ellos para poner él condensadores aunque. Usé dos zócalo dil de 24 pines para sostener el max7219 ICs porque si uno de ellos pasa a frie solo puedo reemplazarlo, no necesita desoldarlo y detrás de la soldadura de uno nuevo en el mismo lugar (sería desordenado) pero no es necesario. Miré la tabla en la hoja de datos max7219 para encontrar un valor de referencia para las resistencias, no tengo ningún resistencias cerca de esos valores usé dos 50 y somethingKΩ en paralelo para obtener un valor de sobre 25KΩ que por suerte funcionó bien (hasta ahora :] ).
Asegúrese de respetar la polaridad de los condensadores de electrolityc y ponerlos como cerca de la fuente de energía como puedas. También mantenga los cables posible corto para que no se comportan como antenas.
La soldadura de los separatistas encabezados en cada lado de las ICs, asegurándose de que estén bien asentados. El único problema que tuve en este proyecto se relaciona con esto. Al soldarlos, alguna soldadura se deslizó a través del agujero hacia el otro lado de la pcb porque había un espacio libre entre la superficie de la pcb y el encabezado por el encabezado de no estar bien sentado. No noto esto cuando estaba de soldadura y había desviado 3 pines. Después de terminar todavía no veo nada de malo porque el desvío de la soldadura en la parte plástica de la cabecera, no era visible. Cuando probaron el proyecto con texto algo miraba mal, que luego se redujo el desplazamiento de texto tratando de conseguir lo que era. Una columna que nunca hubo lite. Primero pensé que podría ser algún empalme frío pero no fue. Entonces cargué el código de depuración de tronixstuff.com que luces led por led, columna por columna y pude ver que 3 columnas encendían al mismo tiempo. Yo utilizar mi multimetro en modo continuidad y pudo ver que 3 pernos fueron llevados, busqué por todas partes el shunt y fue un dolor para encontrar porque no podía ver nada conectar los 3 pines.
Finalmente conectar el arduino con los pernos Max7219 Datain, reloj y carga . También se utiliza el Pin de 5V de arduino para poder el IC 7219. Tenga en cuenta que su alimentación debe ser capaz de proporcionar suficiente corriente para el arduino y 7219 IC (en peor escenario 8 leds al mismo tiempo porque no más de una fila se muestra en cada momento, sólo se muestran una tras otra en una alta frecuencia (alrededor de 800 veces en 1 segundo creo).
