Paso 2: Medición y pegando
Porque yo no estaba pensando en hacer un instructable sólo una imagen de la matriz ya tengo la mitad hecho, pero esto no es ciencia espacial (aunque me las arreglé para elegir un método muy pobre de hacerlo que casi hizo renunciar).
Hice algunas matemáticas y calculeted la distancia entre leds para que uniformemente (256 al principio, pero en medio del proceso cansé y lo hizo con sólo 128, es decir. 2 matrices de 8 x 8). Hacer la matemática pero no se olvide que debe dividir por 2 el valor que se llega a por ejemplo (256 cm/128 = 2 cm-si empiezas pegando el primero condujo a la marca de 2 cm, entonces el último conducido voluntad estar justo en el borde de la Junta, se debe iniciar en 1cm, terminando con un margen de 1cm en ambos lados. Nota Esto no es sólo un ejemplo mis valores reales).

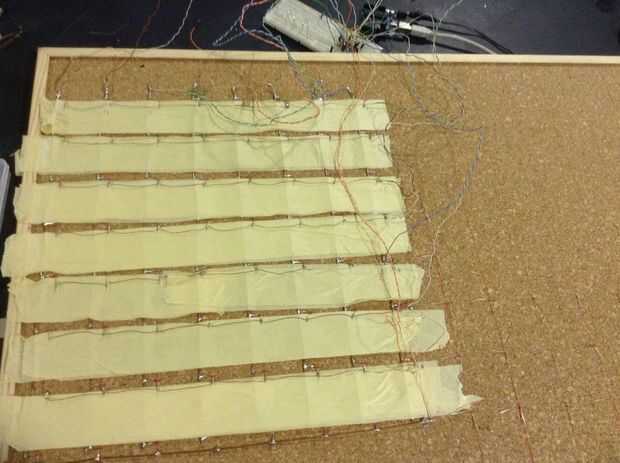

No quería dejar marcas en el frente de la Junta, así que hice todas mis marcas de medición en la parte posterior... Inteligente ehh??! Bien esto hizo que el proceso que se llevó un dolor real. Quisiera pegar un pin, que vino con el tablero, la parte posterior de la Junta, ver de donde salio el los de y luego pegar el led. Para ver la punta del perno que tenía que seguir moviéndose el perno hasta que pude detectar la parte pequeña de la punta la era visible. Real tonto, aburrido y desperdiciador de tiempo. Hoy lo hubiese hecho diferente. Creo que una buena manera de hacerlo sería meter 16 pernos en cada lado horizontal de la tabla y 8 en cada lado vertical y luego conectarlos con cable (pesca, lana de nylon, cualquiera que sea...) y luego simplemente meter un led en los puntos de cruce verticales y horizontales. De esta forma uno no tendría que mantener el tablero en posición vertical para poder mirar al frente y detrás de él mientras que mover la clavija y pegarse el led (Qué pesadilla).
Asegúrese de que te pegas siempre el led con los ánodos y cátodos hacia el mismo lado, esto hará que sea más fácil para el proceso de soldado.
