Paso 1: Ideas de circuitos
La función de un ecualizador gráfico es distinguir las señales entrantes por frecuencia y su amplitud por LED o una pantalla.
Los fundamentos son muy simples. Como uno puede saber, hay varias maneras de obtener una correcta visualización del espectro musik entre sus 10 a 20kHz. El que es más común es el uno a través de una numeración y una transformación de fourier. También hay varios ICs disponibles para crear una compensación del efecto y mostrar en LEDs. Pero para fines de aprendizaje y porque quiero uno analógico puro he creado esto siguiendo uno para mí.
El ecualizador consta de una entrada de audio. Esta señal de entrada es filtrada por un filtro activo notch - activo, porque necesito una orden de alta del filtro - y se amplifica la señal duradera. Esta señal es rectificada y representa ahora el tamaño de la frecuencia (elegida por la muesca) en la señal de audio real. Esto es tan simple como puede conseguir.

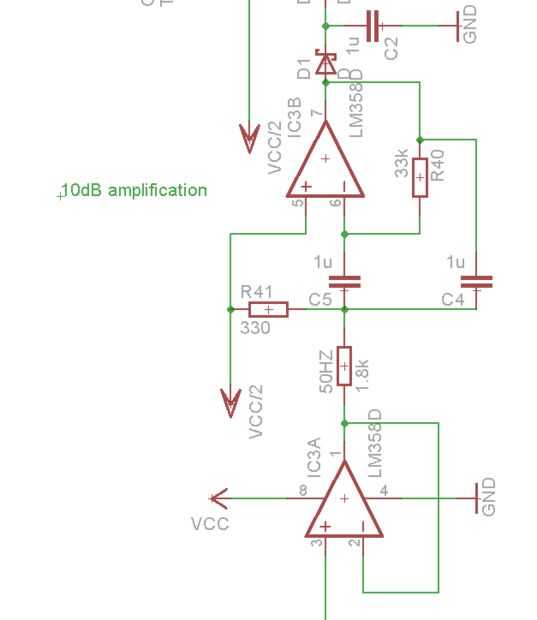

La configuración de filtro que usa es un único múltiples filtro bandpass de retroalimentación, que consiste de dos opamps y tener una ganancia de 10dB. Para diseñar los filtros puede utilizar tú cabeza y la matemática detrás de este tipo de circuitos. Si no tienes el tiempo para esto puede utilizar toole como software TIs filtro Pro.
Las he utilizado donde las bandas de frecuencia: 50Hz, 120Hz, 250Hz, 500Hz, 1kHz, 2kHz, 4kHz, 8kHz y 16kHz. Por lo tanto necesito 9 circuitos de filtro. La salida de un circuito de filtro es una cantidad específica de la amplitud de la señal filtrada. Esta señal es rectificada por un diodo y un condensador adicional suaviza la señal en una señal DC. Su amplitud se mantiene en relación con la amplitud de la banda de frecuencia. Una simulación de tres filtros en se muestra en la uno imagen de arriba!

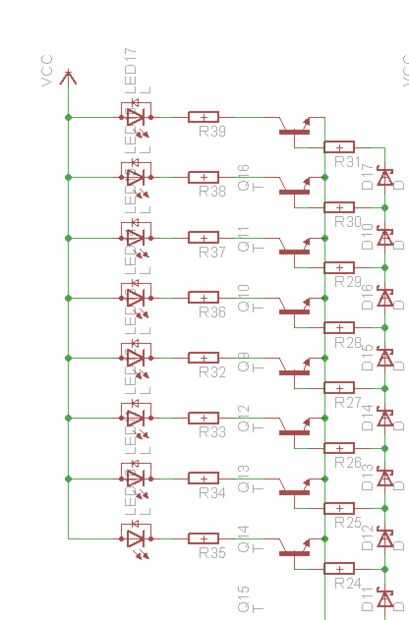

Implementé un medidor de voltaje simple con LED para mostrar la intensidad de la señal. La técnica detrás de esto es realmente simple. El voltaje se cae cada diodo con algo alrededor de 700mV - este es el tamaño de paso. Si el voltaje es suficientemente alto como para superar un diodo, el transistor se hace conductor y el LED está encendido.
Todo circuito consisten en circuitos de filtro 9, 9 metros de voltaje con 7 LEDs de cada canal y un preamplificador de la señal entrante ajustar la intensidad de la señal luego.
