Paso 5: Haciendo su montaje deslizante.
Primeras cosas en primer lugar, usted tendrá que cortar un trozo de madera largo lo suficiente para retener todo, mira en mi cuadro terminado, para obtener una buena idea de lo que esto va a ser sujeta, también tener en cuenta la longitud total de la correa cuando decides en cuánto tiempo de un carro para hacer. Debe medir la longitud total de su correa y tener en cuenta en donde se montarán sus bloques de madera. también tendrá que tener en cuenta el diámetro de la rueda motriz y la polea.

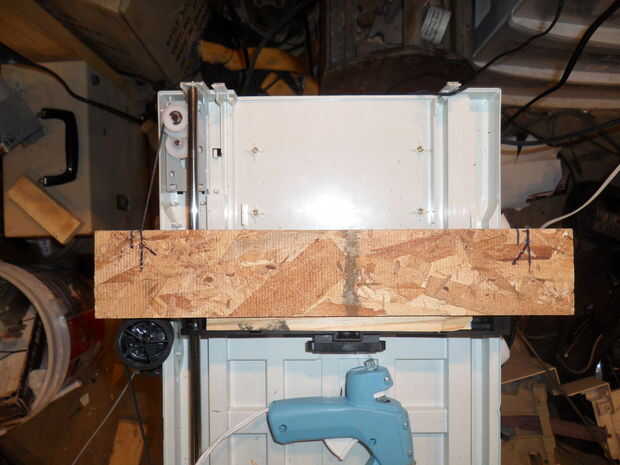

Lo primero que necesita es un pedazo de plywod lo suficiente para sostener, 2 3/4 pulgadas de ancho piezas de madera, puede utilizar madera contrachapada aquí, pero recomiendo usar cualquier tipo de 1 por el material, como se adapta mejor a lo que se hacer con ella, se puede ver en mi segunda foto, la idea general de lo que estamos haciendo a partir de forma.
Usted necesitará suficiente espacio entre el bloque de madera de the3/4 de pulgada y el final de la madera contrachapada para 1 servo para colocarse. Dejé 3/4 de pulgada, esto era más que suficiente espacio.
OK, necesitas medir por cuánto movimiento necesita para hacer que tu carro es capaz de mover todo el ancho de la cama del escáner, cuando sabes que puede calcular a cuánta madera extra te necesita, si desea que 11 pulgadas de movimiento, usted va a necesitar un espacio de 11 pulgadas (dentro de la dimensión) entre sus bloques de madera exterior , 11 pulgadas, entonces añadir 3/4 de una pulgada dos veces, hasta su marcha a 12 1/2 pulgadas (esto es sólo una guía, tuyo variará, por favor antes de mesure empiezas) entonces usted necesita por lo menos 3/4 de pulgada en un lado de tu servo para colocarse, eso significa que necesita un if total 13 y 1/4 pulgadas de madera contrachapada , como su base.
Así que después de tener medido sus necesidades, la mejor manera de empezar es para dibujar una línea en el centro de la madera, luego medir hacia fuera a la izquierda y la derecha, por lo tanto, si necesita 11 pulgadas de viaje para tu carro, podrá medir 5 y 1/2 pulgadas a la derecha y 5 y 1/2 pulgadas a la izquierda , de la línea de centro, ponga una marca en 5 y 1/2 pulgadas, en ambos lados, esta es la cara interior de su bloque de madera se va, esto es importante, si usted pone sus bloques en el lado equivocado de la línea, terminarás con 9 y 1/2 pulgadas de viaje, en lugar de 11.
OK, ahora que tenemos nuestras líneas, su tiempo para cortar los bloques, mina medido en 3 pulgadas, no quieres a pequeño o no tiene madera suficiente para perforar los agujeros de la varilla de guía.

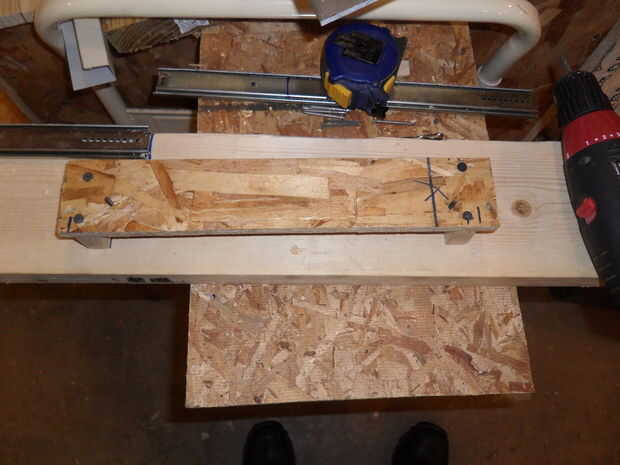

Coloque los bloques de las partes externas de sus líneas, con una pequeña cantidad de pegamento caliente, luego voltee la madera contrachapada y usando un taladro con una broca de 3/32 pulgadas (o el más cercano a ese tamaño que tienes) perfore 2 agujeros, a través de la madera contrachapada y en los bloques de madera, hacen esto en ambos lados, luego se sujeta firmemente en el bloque , utilizar el taladro, o con un destornillador y poner un yeso tornillo en cada orificio, sólo girar hasta que quede ajustado, por lo que no tira el agujero.

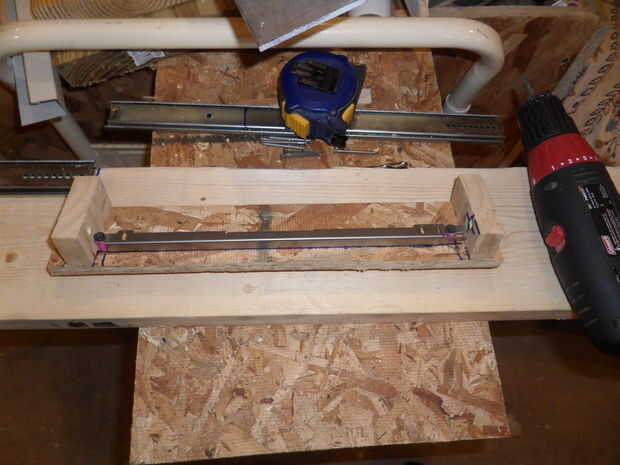

A continuación tendrá que hacer una guía de la parte inferior, para su carretilla descansar contra, utilicé una pieza de metal de dentro de la impresora desmonté, lo puedes ver instalado en el cuadro 3, utilicé una pieza de 3/4 de pulgada de espesor, 2 pulgadas de ancho, 2 3/4 pulgadas de alto, de madera, para el cuerpo de mi carro, así que puse mi guía bar 1/2 pulgada hacia atrás , desde el borde frontal de mi así que tengo 1/4 de pulgada del cuerpo de la carretilla de madera contrachapada salir más allá del borde de la madera contrachapada, entonces usando la carcasa de plástico de un marcador de crayola, corte 2 cuñas pequeñas, para poner debajo del labio superior de la barra, luego pone 1 tornillo del drywall en un agujero en cada extremo , mina previamente había perforado los agujeros en los lugares correctos ya, también puede utilizar un trozo de madera de la guía si quieres.
