Usando diodos para Control del ventilador.

En alternativa al uso de reóstatos y chips para el control de velocidad del ventilador.

La idea para este vino de http://www.cpemma.co.uk/sdiodes.html ahora http://www.pcsilencioso.com/cpemma/sdiodes.html y quería explicar un poco más y construir algunos de ellos. Básicamente un diodo tipo 1N4001 gotas alrededor de 0,75 voltios con un típico fan. Cuando enlazarlos juntos, se puede variar el voltaje.

Esto está tomado de la página

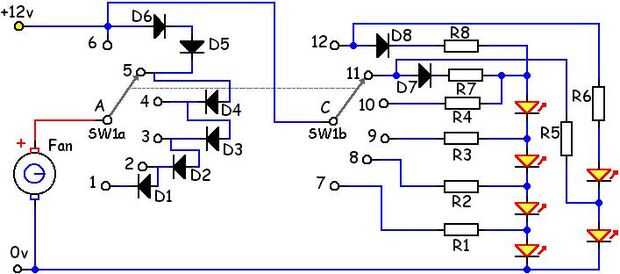

Mediante una cadena de diodos montados en un interruptor giratorio, puede producir una serie de pasos de voltaje dando un control adecuado para los fanáticos.

Este método de control tiene varias ventajas;

  • Costo es menor que la de un reóstato medio decente y mucho menos que el precio de uno bueno.
  • número de ventiladores cableados en paralelo (o a un fanbus) se puede controlar desde la unidad sin peligro de sobrecarga. Interruptores rotativos de baratos encargará de 1amp en baja tensión, reóstatos para manejar tales corrientes son grandes y caros.
  • El completo 12V se puede utilizar si es necesario. Reguladores de voltaje de semiconductores básicos pierden sobre 2V y necesita una derivación interruptor para funcionar los ventiladores a toda velocidad.
  • El calor producido se extiende por un número de diodos. Cada uno generará sólo sobre un vatio en la carga máxima 1amp y menos de 0.1W por diodo con un solo ventilador típico.
  • A diferencia de los resistores, caída de tensión es aproximadamente la misma en todas las corrientes del ventilador, arranque de ventilador a bajas tensiones es más seguro y una amplia gama de ventiladores puede ser utilizada en la misma unidad.
  • Por último, agregar luces de la pantalla para formar una barra de tensión o posición es fácil.

Esta es mi adaptación a la idea original. Voy a utilizar las imágenes del sitio para ayudar a explicar.

Hice uno de los interruptores como una velocidad de vídeo.
