5 y 8 dígitos Arduino contador (3 / 8 paso)

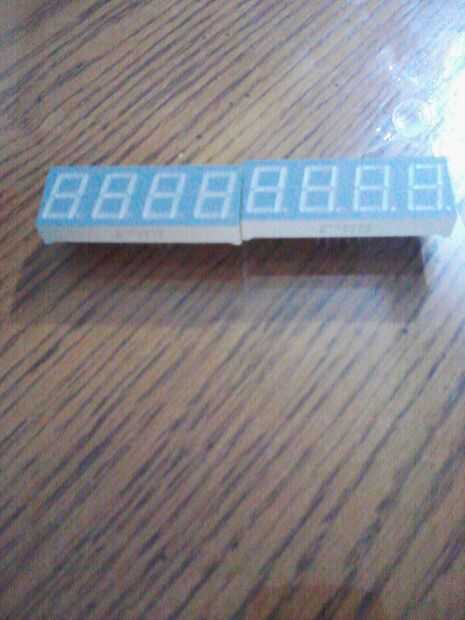

Paso 3: Instalar el 2 x 4 de siete segmentos pantalla LED

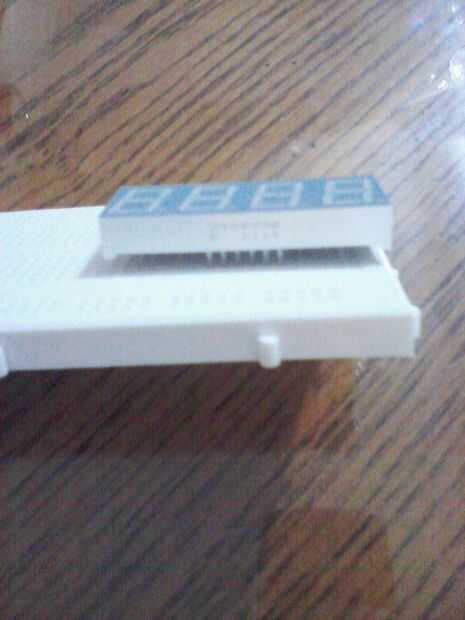

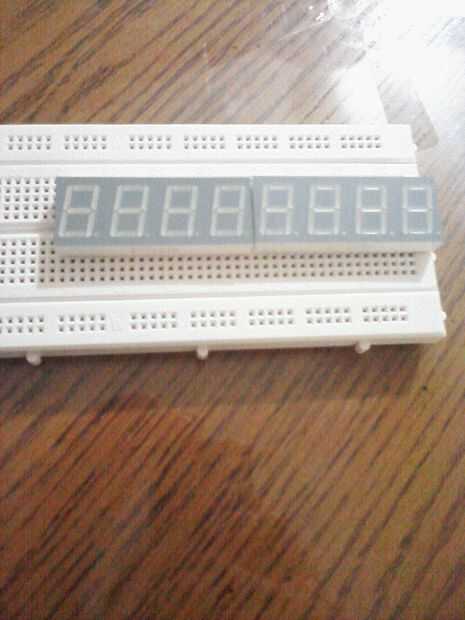

Al instalar el 2 x 4 de siete segmentos pantalla en su protoboard, es vital que los ensamblarse dejando espacio suficiente para el resto de los componentes que desea instalar más adelante.  Es decir, las resistencias y el Arduino nano tendrá un espacio en la protoboard también.  El primer paso para este proyecto es instalar los siete segmentos LED visualiza, pero antes de eso, usted tendrá que verificar los pernos de las pantallas para que usted disfrute seguro de las conexiones que haces y con ayuda de su multímetro puede comprobar cada segmento de la muestra.   Sin embargo, recuerde que debe tomar la muestra y contando los pines de izquierda a derecha y de abajo hacia arriba.   Entonces, debe contar los pasadores de las pantallas hacia la izquierda, o en una dirección opuesta a las manos de rotación del reloj o.
