Paso 4: Cableado todo juntos
Antes de insertar el CNCShield sobre el Arduino quieres hacer este truco, que permitirá a todo, desde la toma de alimentación de Arduino.

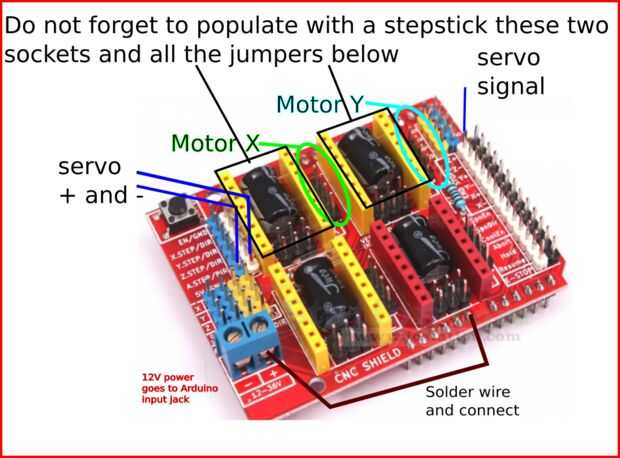

Sobre Arduino Inserte la Junta de CNCShield y en la parte superior, dos de las tarjetas de conductor Pololu StepStick paso a paso. Pero antes de introducir estos dos tableros para el eje X e Y, asegúrese de que poner tres puentes en los encabezados (que más tarde ser obstruidos por las tarjetas de chip carrier).
Un cable de tres hilos se proveniente del servo y dos cables de cuatro hilos provienen de los motores paso a paso.
Cable de servo tiene que ir a (rojo) + 5V, (negra) tierra y (blanco o marrón) pin Digital 11. Cable de servo es demasiado corto, por lo que se necesitará un cable de extensión de 250mm.
Cada motor paso a paso va a X y eje Y cuatro pin headers en el CNCShield.

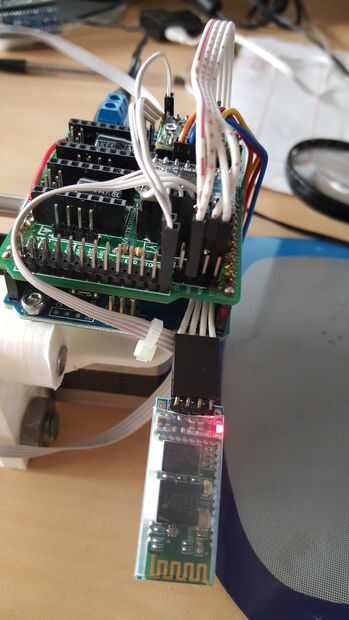

Hay una mejora opcional: hacer el trazador inalámbrico mediante la adición de un módulo Bluetooth, pero sólo sería hacerlo una vez que todo está en marcha.
