Paso 2: montaje
Hay un vivo modelo 3D que se puede ver por sí mismo en aquí. La característica de explotar puede dar una idea de lo que está dentro de la otra parte.
Te recomiendo la siguiente secuencia de construcción:
- Deslice dos LM8UU en cada una de las dos varillas lisas más largo.
- Deslice las barras de las piezas de motor, una a cada lado (dejar un extra 20mm de las barras en uno de los dos lados que sobresalen de la parte hacia el motor, esta se utilizará posteriormente para apoyar al titular de Arduino).
- Inserte las varillas M10 pisó por lo que cada uno apoya un lado de las piezas de soporte de motor con una tuerca en cada lado (total 8 tuercas M10).
- Montaje de los motores paso a paso 17 nema en las dos piezas de plástico grandes con 8 tornillos M3 (8mm de largo).
- Insertar 8 M3 las tuercas en los soportes de tuerca en la parte inferior cuadrado carro y lugar se apoyan los rodamientos lineales de LM8UU insertado en las barras largo lisas ya instaladas.
- Tome las varillas lisas dos (más cortas) restantes e introduzca dos rodamientos lineales LM8UU en cada uno de ellos.
- Inserte las dos piezas endY en cada extremo del par de barras lisas. Ahora tienes el segundo eje hace.
- Inserte el carro cuadrado superior sobre los 4 rodamientos lineales de las barras lisas más cortos.
- Inserte 4 tornillos de 30mm de longitud de la M30 en los 4 agujeros centrales del carro cuadrado superior, ponga el carro invertida cuidadosamente por lo que pone sobre la mesa la cabeza de los tornillos y los tornillos apuntará hacia arriba.
- Insertar un F623ZZ arandela del cojinete con el reborde hacia abajo, luego una M3 y finalmente otro teniendo pero ahora con la brida hacia arriba) en cada uno de los cuatro tornillos del carro cuadrado superior.
- Utilizar un post-it o un trozo de papel de tamaño similar para presionarlo contra cada uno de los tornillos que sobresalen para que papel es perforado y está presionando contra la parte superior de los rodamientos. El objetivo es que este papel mantenerlas en su lugar mientras ponemos todo boca abajo evitando los cojinetes para caerse.
- Coloque el carro superior sobre el transporte de fondo para que las barras lisas en la parte superior forman un ángulo recto con las barras suaves de fondo.
- Tornillo ligeramente cada uno de los cuatro tornillos M3 y una vez que observas cada uno se une a la tuerca en la parte inferior desgarrando el papel post-it. A continuación termine de apretar los tornillos y añadir los otros 4 M3 30mm tornillos que no tienen un rodamiento pero añadir fuerza a la Unión de las partes superior e inferior del carro.
- Colocar una polea GT2 en cada motor paso a paso pero no apriete el perno de grub todavía.

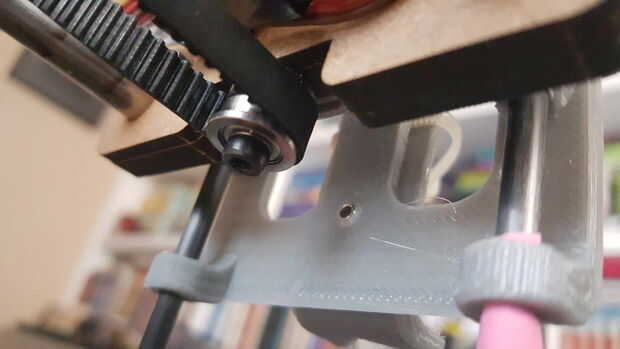

- Coloque un par de F623ZZ rodamientos con una arandela M3 entre fijada con un tornillo de M3 en la parte final Y que dará soporte a la parte del servo.
- Inserte la correa a lo largo de su camino (los pasos del carro central son un poco complicados). Y una vez que las poleas estén alineadas con el cinturón de apriete los tornillos en cada uno.
Utilice dos M3 tornillos y dos tuercas para fijar la parte de soporte de servo y posteriormente añadir la microsevo utilizando los dos tornillos que vienen con él.
Asegúrese de que los dos orificios verticales en la parte de soporte de servo son de 4mm de diámetro y que los tubos de fibra de carbono se pueden insertar en ellos (si no, taladre los orificios con una broca de 4mm). Introduzca ambos tubos de arriba pero sólo medio camino. Y a continuación inserte desde la parte superior del carro vertical (uno que parece una cara sonriente). Suavemente empújelo hacia abajo hasta que usted puede insertar la mitad restante de los tubos de fibra de carbono por lo que se insertan en los orificios inferiores de este carro.
Utilizando un par de M3 tornillos y tuercas fijan el elemento sostenedor de la pluma para el transporte vertical.
Empuje el soporte de Arduino a las barras lisas que sobresalen en uno de los soportes de motor paso a paso. Utilice un par de tornillos M3 para fijar la placa Arduino para el soporte de plástico.
Felicidades, el montaje mecánico se ha completado.
