4WD barato objeto Robot evitando mediante cuatro sensores de proximidad infrarrojos... (5 / 8 paso)

Paso 5: Preparando el circuito

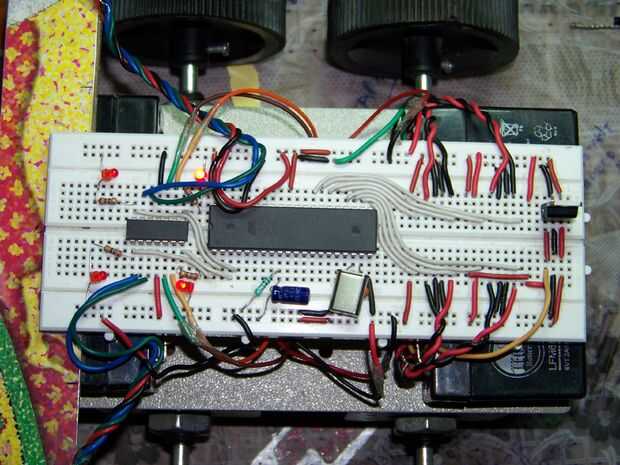

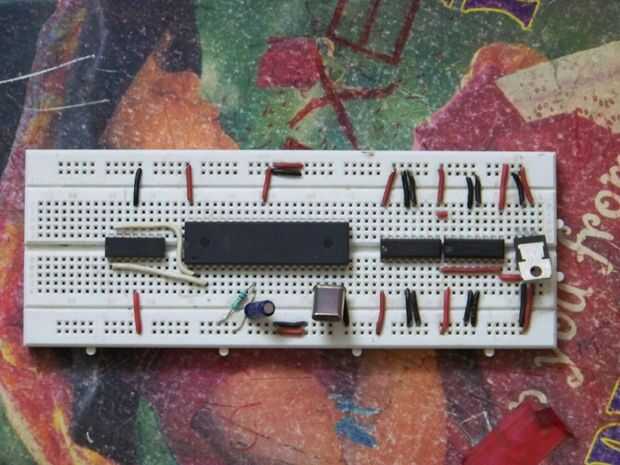

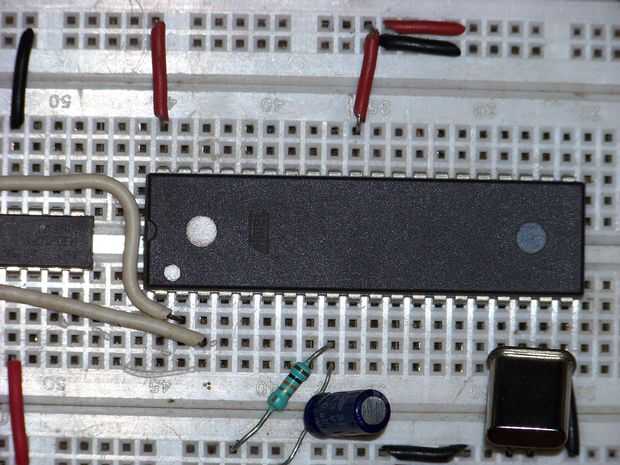

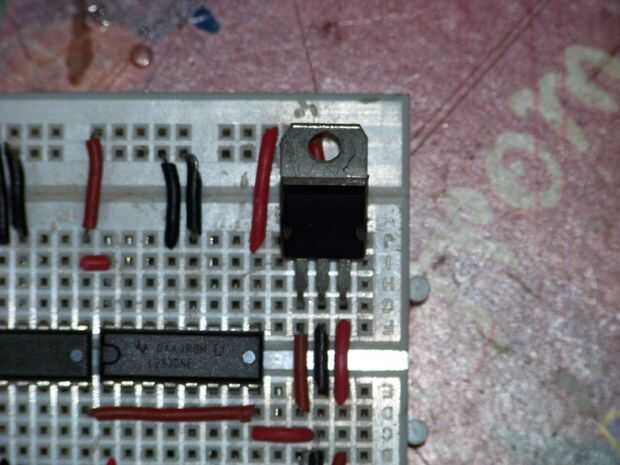

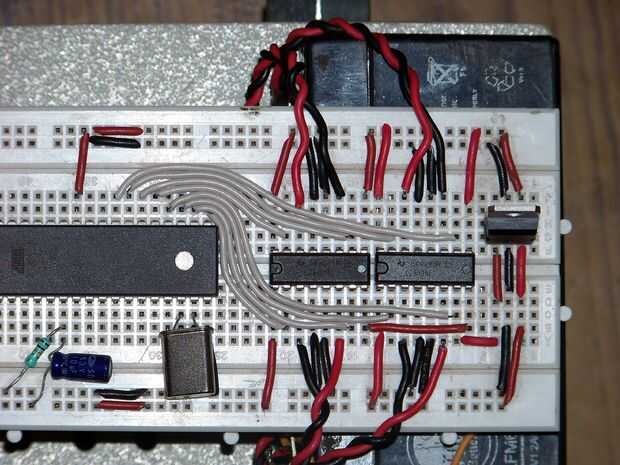

Conecte el circuito entero, como se muestra en el diagrama esquemático. Si es necesario consulte fotos. Recuerde, todos los cables deben conectarse correctamente, como cualquier cable incorrecto puede quemar componentes.
Nota: L293D proporcionará la misma tensión de salida que se da al pin Nº 8. así que revise la especificación del motor y seleccionar la batería adecuada.
