Paso 7: La capa siguiente
La siguiente capa es la misma que la primera, pero no exactamente! Usted tendrá que doblar las piernas de los LEDs al revés. Esto significa que usted necesita mantener los LEDs con el lado plano en la esquina bajo derecha. El ánodo ahora estará en la esquina superior izquierda y tiene que ser curva a la izquierda. El cátodo en la esquina bajo la derecha tendrá que ser doblado hacia abajo.
A continuación sigue la soldadura.
Primero nos Suelde la red como lo hicimos con el primero.
Ahora usted dobla los ánodos (cables largos) de la primera rejilla hacia arriba y los cátodos de la primera rejilla hacia abajo. Los ánodos y los cátodos de la segunda rejilla será doblados hacia abajo. Los ánodos de cuatro de la primera red a los cuatro cátodos de la segunda rejilla de la soldadura. Los ánodos de la segunda red sólo deben llegar a las curvas en los cátodos de la primera rejilla y tienen que ser soldadas se.
Charlyplexing
Mediante la conexión de los ánodos a los cátodos somos charlyplexing. Mediante el uso de charlyplexing, podemos conectar y controlar 16 LED más con el mismo 8 puertos en el Arduino.

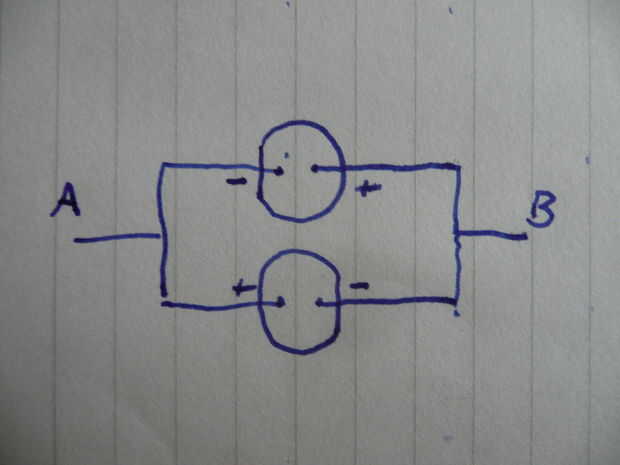

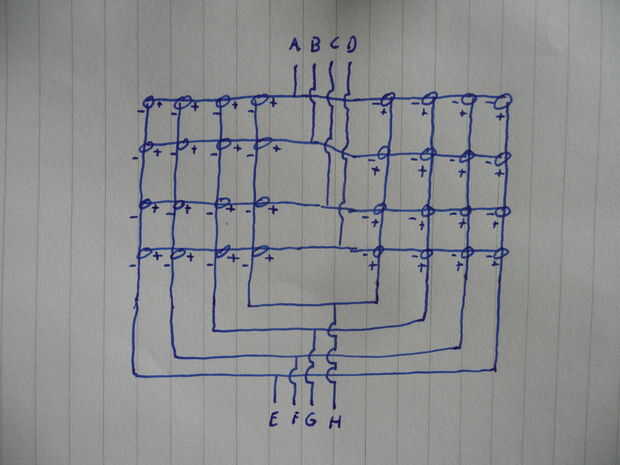

Los LED son diodos (la D de LED significa diodo), esto significa que corriente sólo puede ir a través de él en una dirección, lo que significa que si conecta el ánodo de un LED al cátodo de un LED de otros y el cátodo de ese primer LED al ánodo de la segunda, sólo un LED se enciende cuando pones canal actual se , pero el otro se enciende cuando pones la corriente al revés a través de él. Esto es exactamente lo que vamos a utilizar aquí. (Espero mis bocetos que quede un poco más claro)
