4 x 4 x 4 interactivo-cubo del LED con Arduino (2 / 13 paso)

Paso 2: Hacer el aparejo

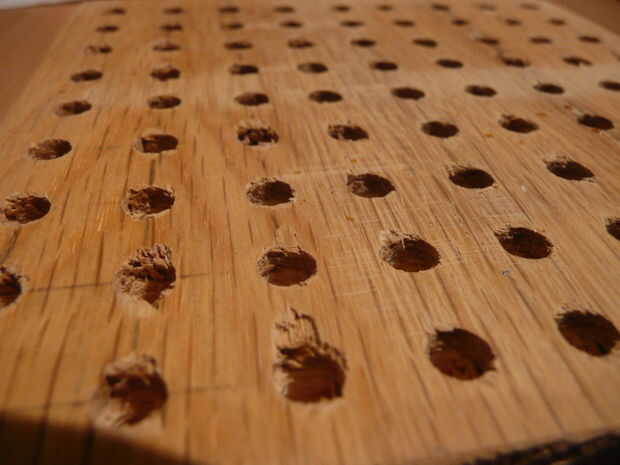

Dibujar en un trozo de madera una cuadrícula con las líneas de 12,5 mm aparte. (12 o 13 o lo que también va a hacer, pero lo hice 12,5) Dibuje al menos 4 líneas horizontalmente y 4 líneas verticalmente. (Lo hice más, porque nunca sabes qué planes voy a tener en el futuro) Ahora tienes 16 cruces. Perfore unos agujeros de 5 mm (si tus LEDs son de 5 mm) en los cruces de las líneas. Si usted Taladre orificios pequeños, la ubicación de los agujeros será probablemente más exacta.

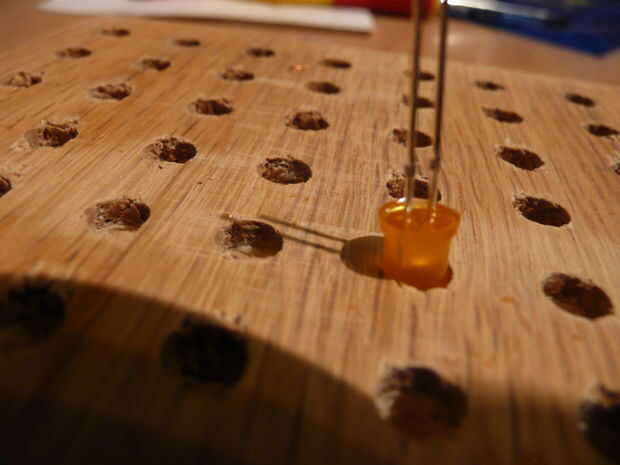

Esta tabla con 16 agujeros será la plataforma para su soldadura.
