4 x 4 x 4 interactivo-cubo del LED con Arduino (9 / 13 paso)

Paso 9: Más Leds

Third layer
La tercera capa será exactamente la misma que la segunda capa, sólo los dos cátodos interiores (corto conduce) necesitan ser doblado hacia arriba. Los ánodos se sueldan a las curvas de los cátodos de la segunda capa. Usted puede a ad una paz de alambre en blanco para esta conexión. Esto significa que la tercera capa se ser girada 90 grados hacia la izquierda de la segunda capa. Los dos cátodos exteriores deban ser separado de la segunda capa.

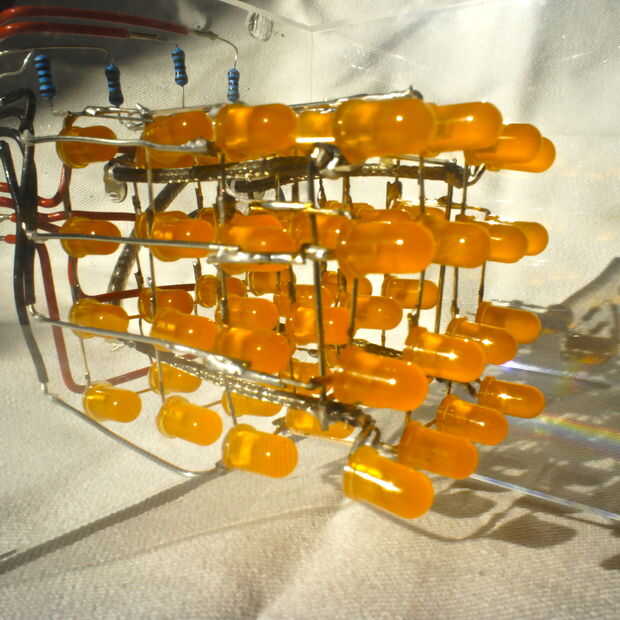

La capa final

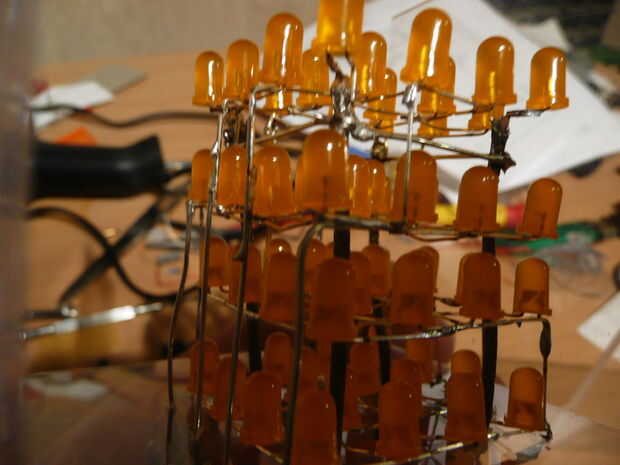

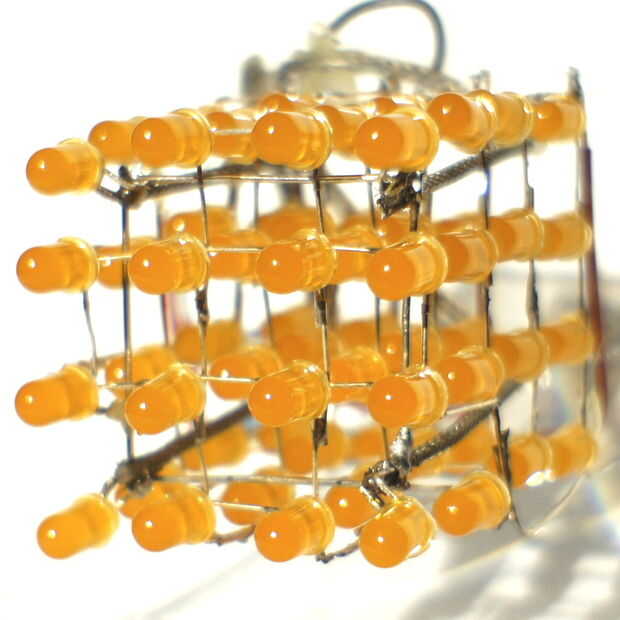

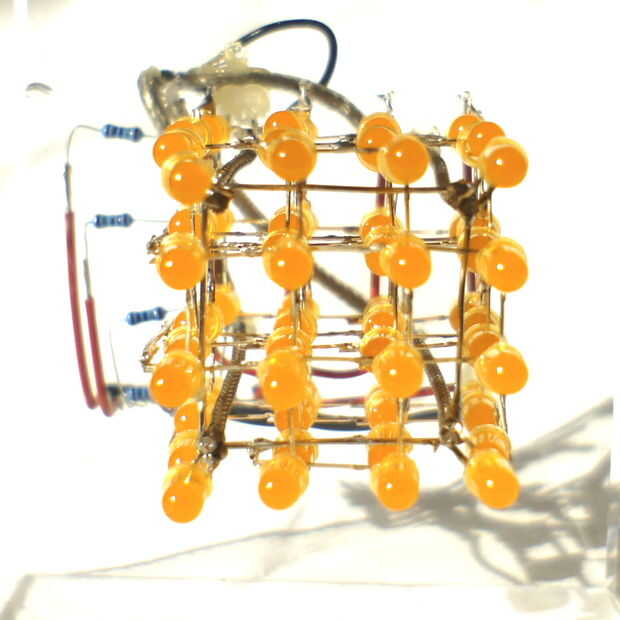

La red cuarto es un poco diferente. Sobre todo es lo mismo que la primera red, sólo tendrás que dejar a los LEDs de cuatro esquinas. Por lo que la soldadura de la red exactamente igual como la primera capa, dejando fuera a los cuatro LED de la esquina.

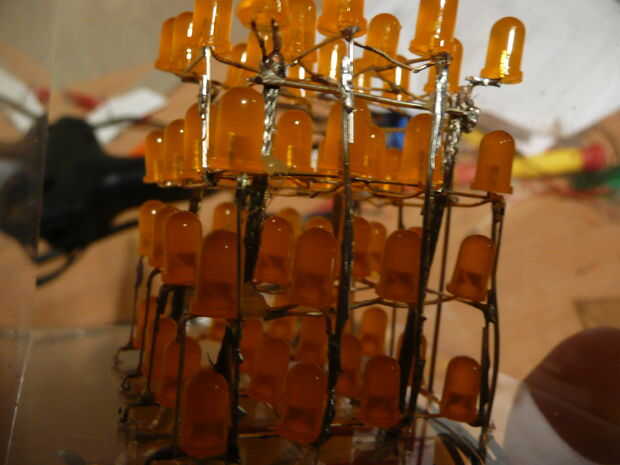

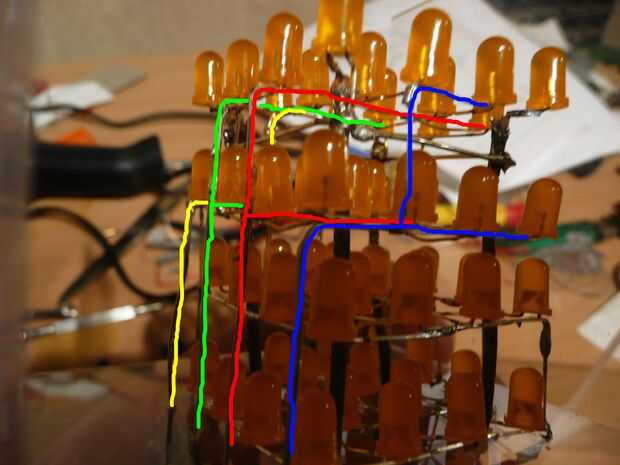

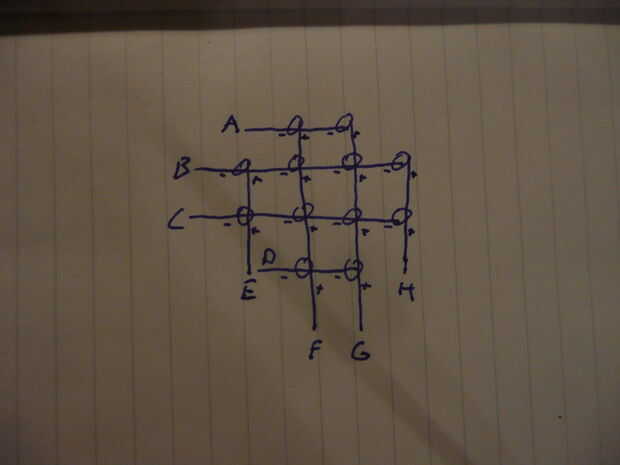

Todos los cables serán doblados hacia abajo y soldadas a la tercera capa. Los dos ánodos que se llama F y G en mi dibujo se sueldan cables de cátodo doblada hacia arriba en la tercera capa. Esto significa que la cuarta capa es de 90 grados en el sentido convertidos de la capa inferior. Donde van el resto de los conductores que hablan por sí mismos Serán soldar los cables donde tocan la tercera capa. Esto significa que los cátodos de la cuarta capa serán soldar los ánodos de la tercera capa y los ánodos de la cuarta capa a los cátodos de la tercera capa.

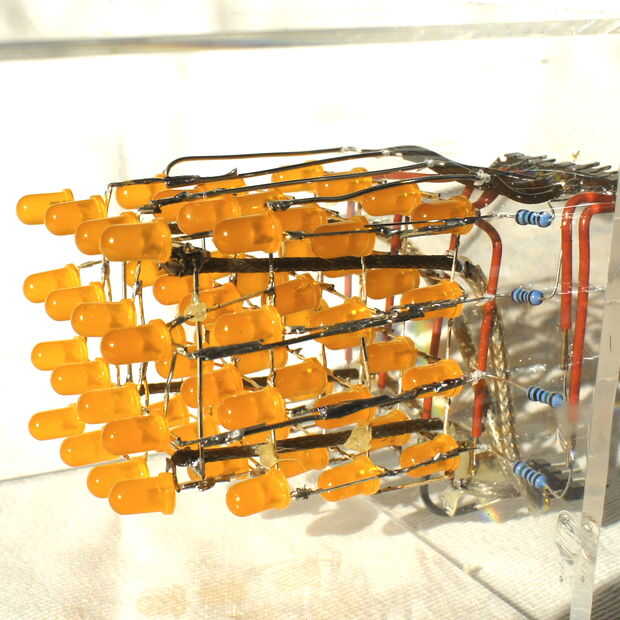

Cables extras

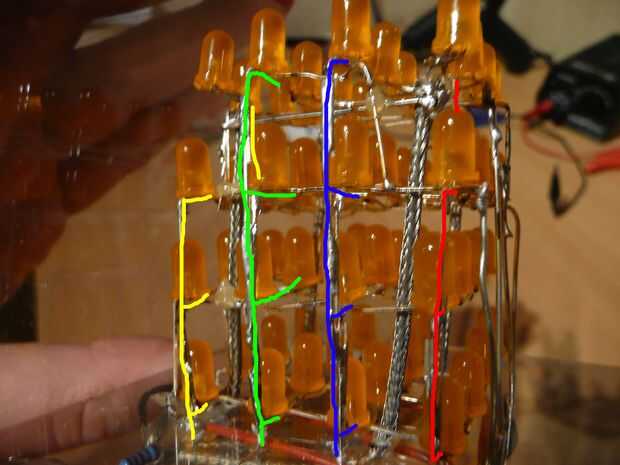

Cuatro alambres en los cuatro cátodos de la tercera capa de la soldadura (dos de ellas están colgadas en alguna parte pierden). Estos cables tienen a bajar pero no toque la primera y segunda capa.

Archivo Fritzing

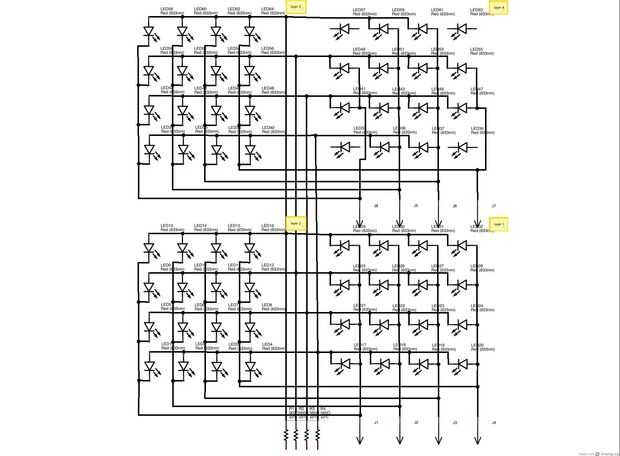

He añadido un archivo Fritzing para darle un esquema de alta resolución. Simplemente mira la vista esquema en Fritzing. Las demás vistas son basura. (Fritzing es software libre para diseñar diagramas esquemáticos y PCB de tus protoboard-experimentos. Ver www.fritzing.org)
