3DPrintMi - guía de montaje (21 / 32 paso)

Paso 21: Asamblea - impulsión Linear Y

Materiales
1 - Nema17 Motor con polea GT2 trabajada a máquina o impreso
1 - GT2 correa
2 - toma M3 x 10mm
2 - lavadora M3
2 - zip lazos

Procedimiento

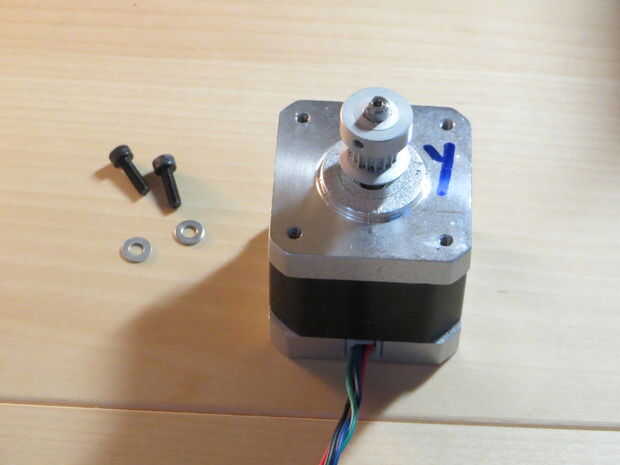

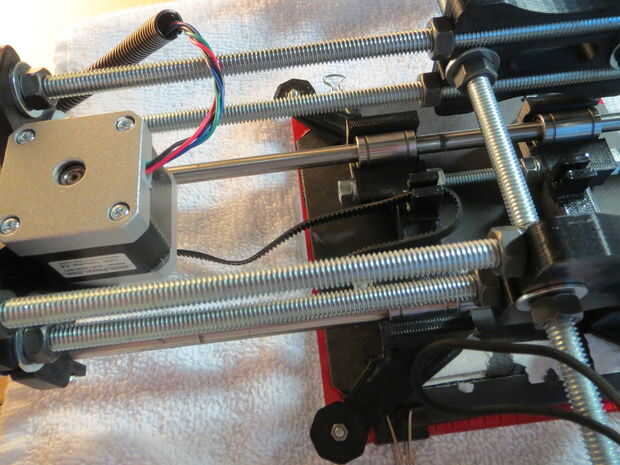

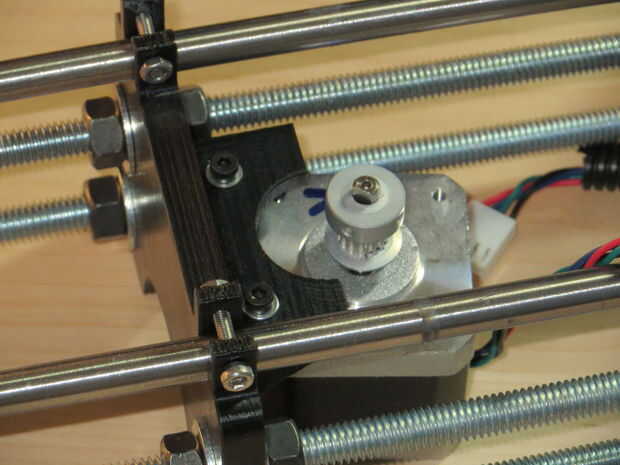

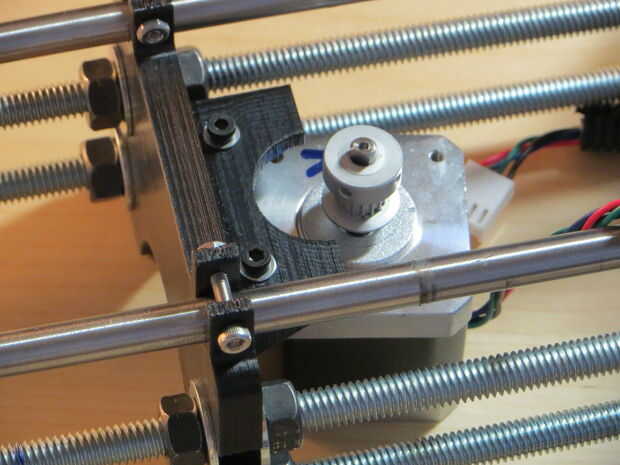

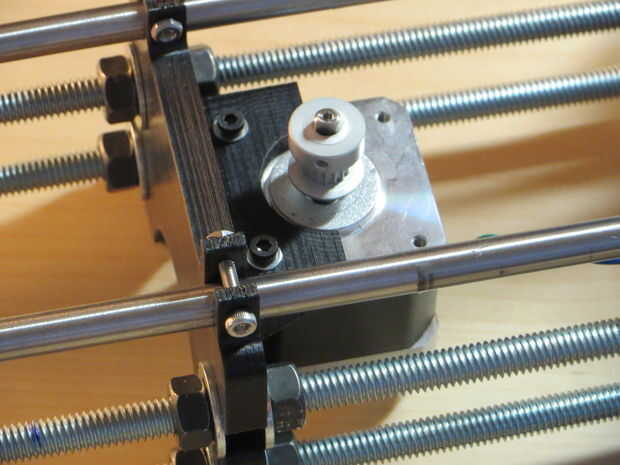

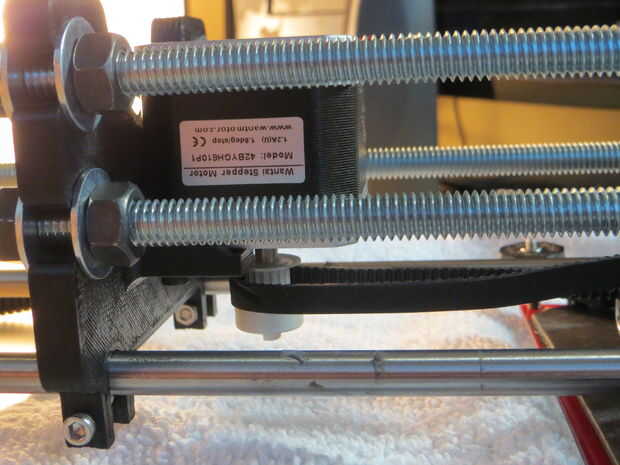

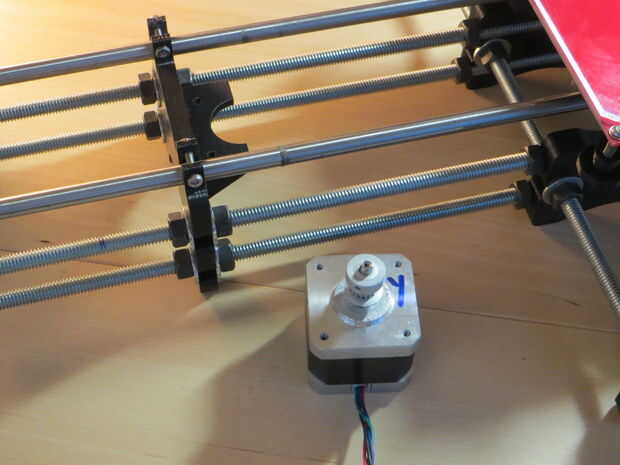

1. Instale el Motor de final Y con zócalo de M3 x 10mm y arandelas Nema17 motor, consulte la guía ilustrada

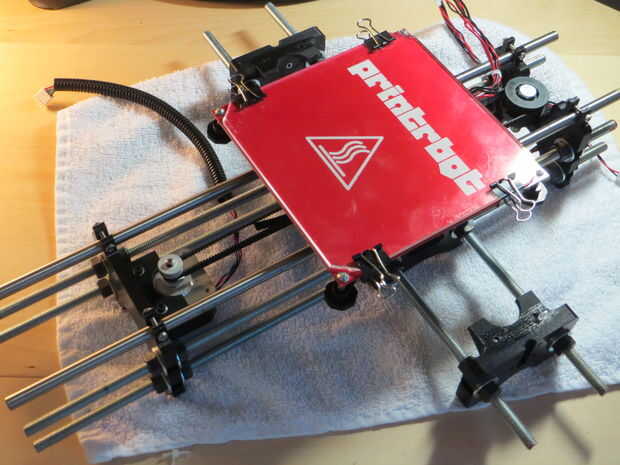

2. voltear el marco Base, lugar toalla debajo para proteger la placa de construcción

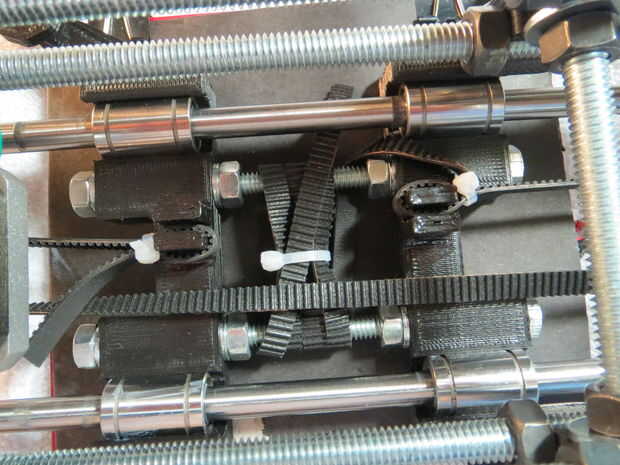

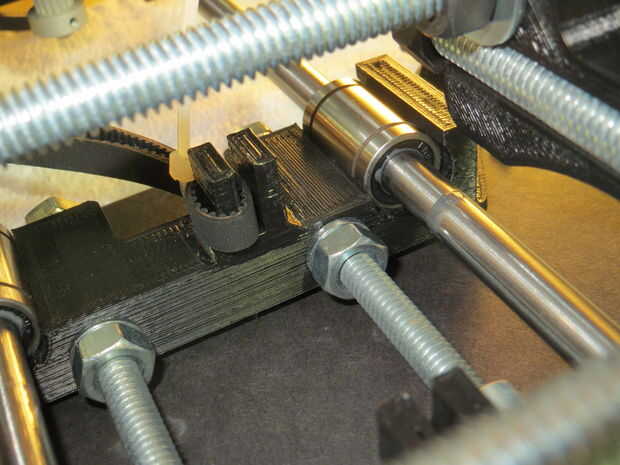

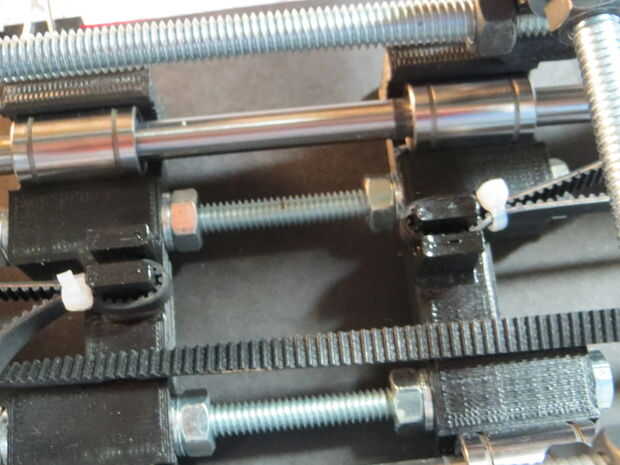

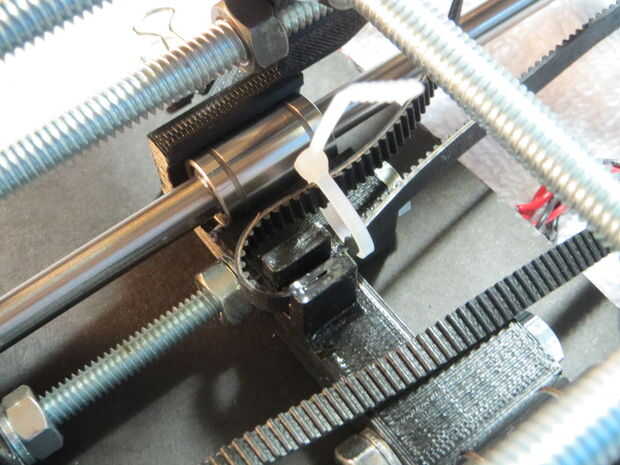

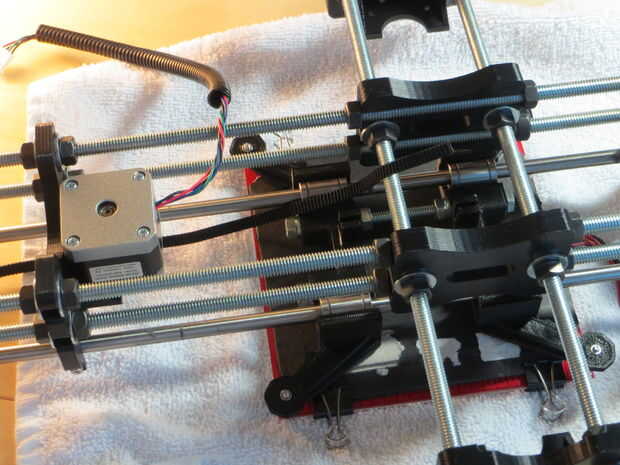

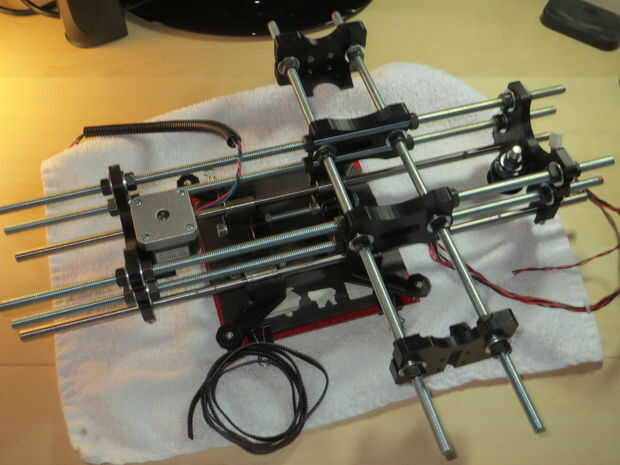

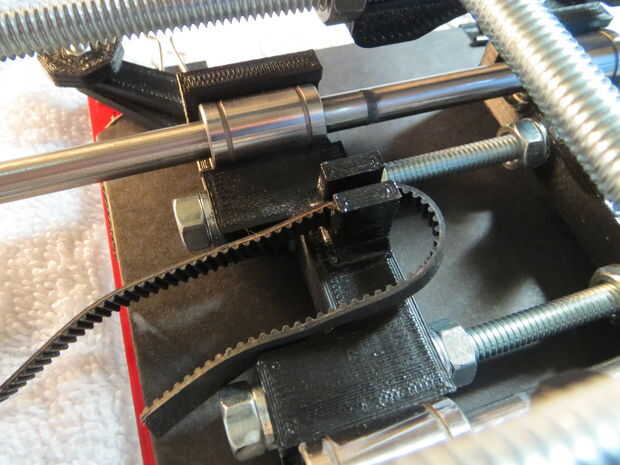

3. Siga la guía ilustrada para instalar la correa de GT2, apriete la correa tanto como usted puede

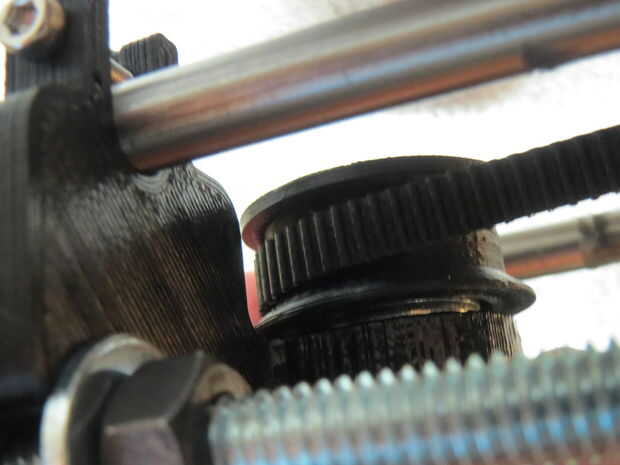

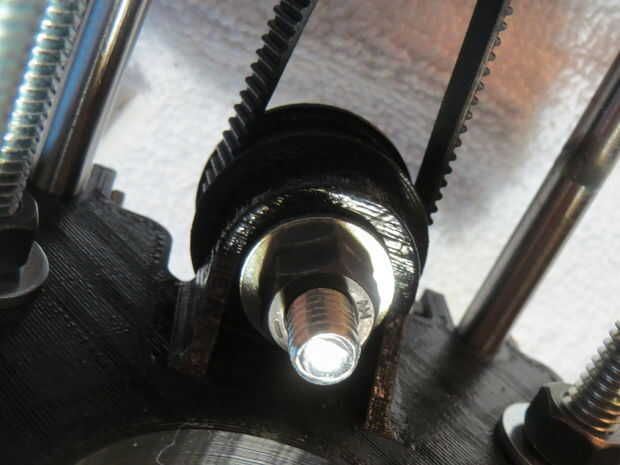

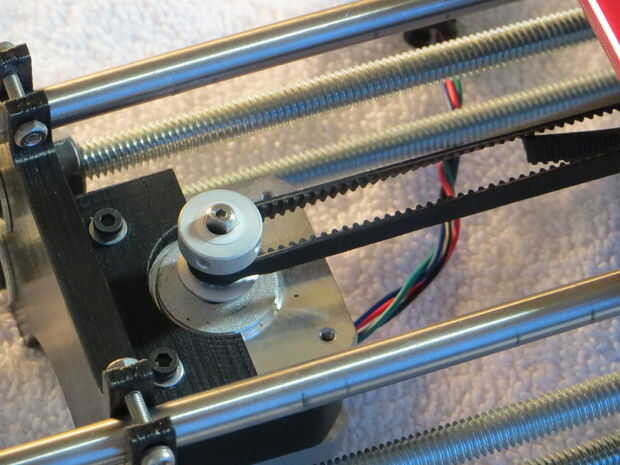

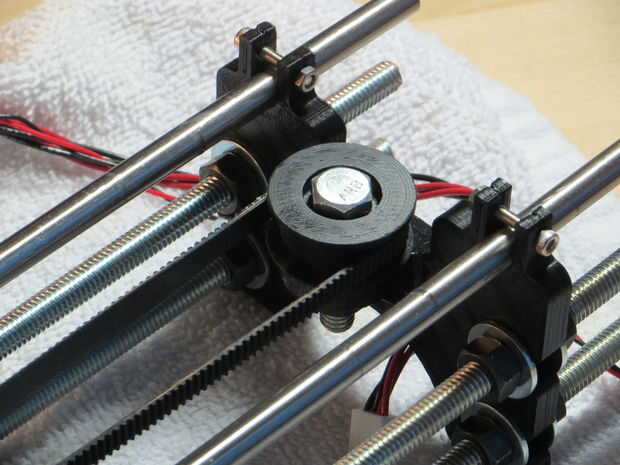

4. cuando se envuelve la correa alrededor de la correa polea 608, darle la vuelta a la parte plana de la correa. Consulte la guía pictórica (esto evita que el recorrido lineal Y "rebote" debido a la GT2 de dientes sobre la superficie plana de la polea de correa del montar a caballo. El cinturón de los bancos no resultará en impresiones ondulados sobre el eje Y.)

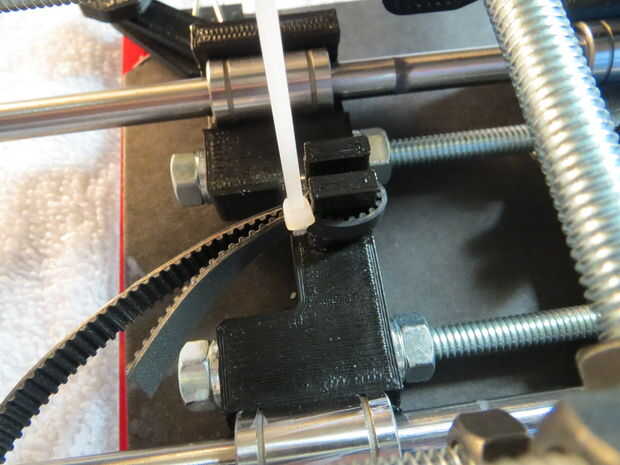

5. opcional: Corte la correa extra de GT2 o envolver el transporte Y si desea mantenerlo. Es mejor guardar el sobrante en caso de que desee aumentar el tamaño del marco.
