Paso 16: Subconjunto - construcción placa
Hay dos configuraciones para la placa de la construcción, uno para PLA solamente y el otro para PLA y ABS. Cada instalación requerirá la fabricación de piezas para completar el ensamblaje de la placa de construcción.
Instalación de PLA sólo
Impresión con PLA no requiere un heatbed ya que tiene la tendencia a encoger y enrollamiento en una impresión. Una placa de madera o aluminio puede utilizarse pero tendrá que cortarse 152 mm x 152 mm (6 "x 6") y los agujeros de montaje taladrados para caber en el carro Y. Es opcional para instalar una placa de cristal en la parte superior de una superficie más plana.
Instalación del ABS y PLA
El PCB Heatbed se utiliza principalmente para ABS para impedir que se encrespa prematuramente durante una impresión, pero también puede ser utilizado para PLA apagando simplemente el heatbed. Esta configuración recomienda el uso de una placa de cristal y una Junta de aislamiento.
Para esta configuración, usar la placa PCB Heatbed/boriscillate como mi área de construcción. Prefiero esta configuración porque no necesita realizar cualquier trabajo prefabricado además de recortar las esquinas de vidrio boriscillate y simplemente cortar un trozo de cartón para el aislamiento.
ACTUALIZACIÓN 13/09/2013
Procedimiento para pscale a 200 mm x 200 m (8 "x 8") abajo de la cama de calor PCB
NOTAS
-El PCB Heatbed debe venir con un precableado termistor k 100, necesarios para medir la temperatura.
-termistor de k 100 debe fijarse con cinta del Kapton en la parte posterior de la PCB Heatbed, uso de pasta térmica.
-Material de aislamiento tendrá que soportar una temperatura de hasta 100 grados.
Materiales
1 - 152 mm x 152 mm (6 "x 6") PCB Heatbed

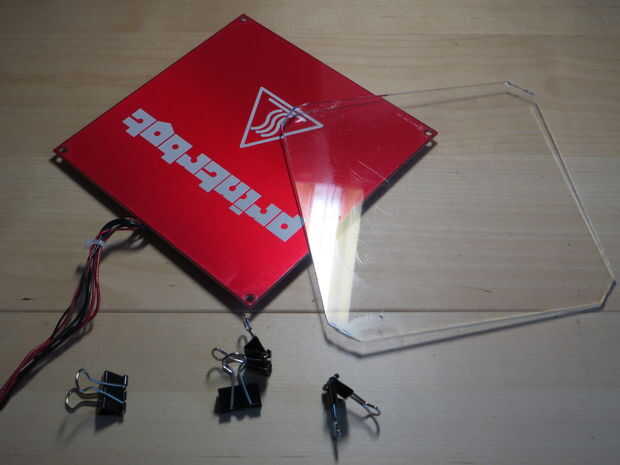

1 - 152 mm x 152 mm (6 "x 6") Boriscillate cristal (necesidad de ángulos clip de ajuste)
1 - tabla aislamiento (opcional)
1 - el armado Y transporte
4 - el ensamblado de la perilla
4 - toma M3 x 25mm
4 - las arandelas M3
4 - primavera compresible
4 - binder Clips
Procedimiento

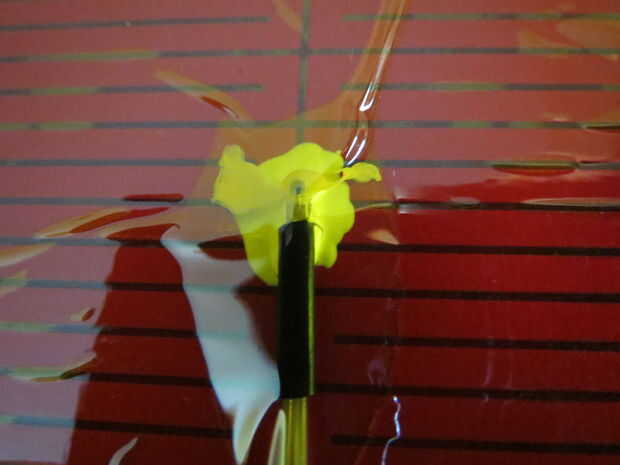

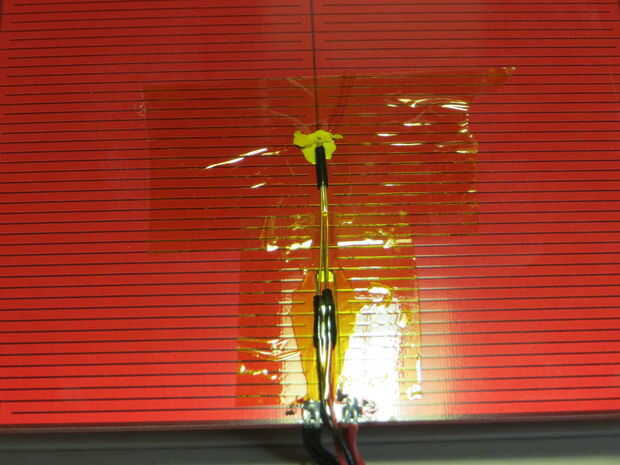

1. Aplique compuesto térmico y termistor de instalar 100k en la parte posterior de la PCB Heatbed con cinta de Kapton

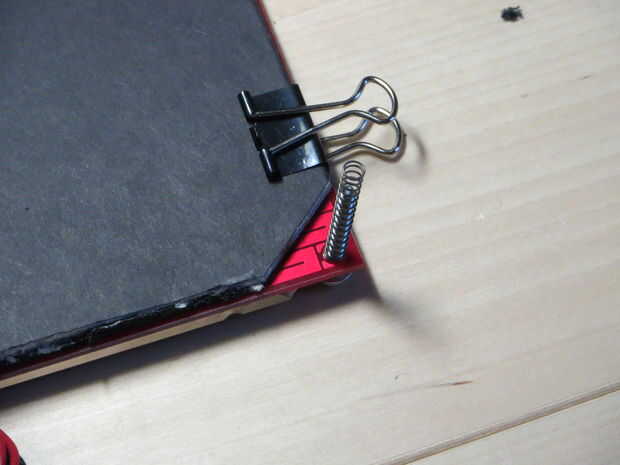

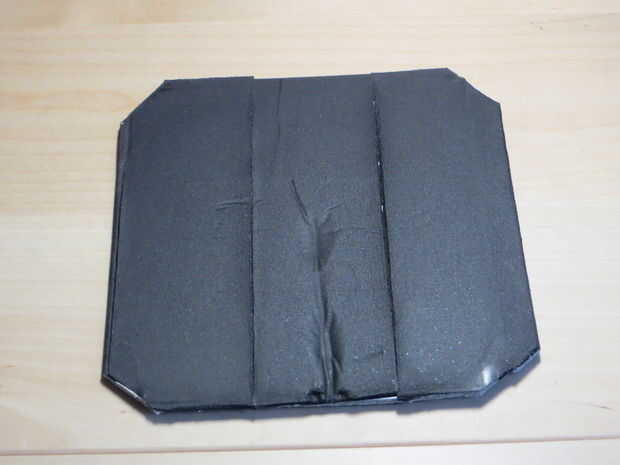

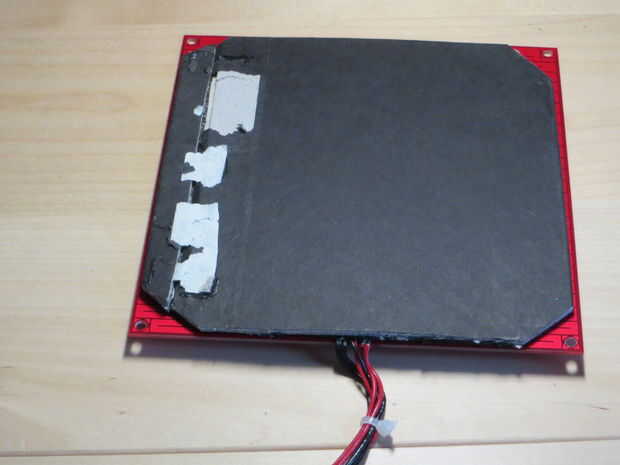

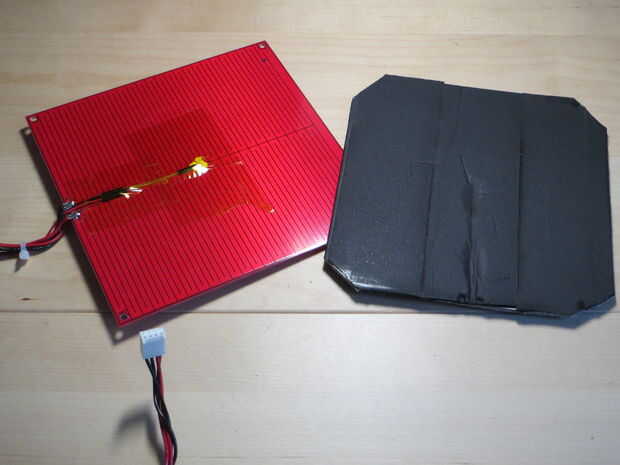

2. Instale el tablero de aislamiento en la parte posterior de la PCB Heatbed, cubriendo el termistor k 100

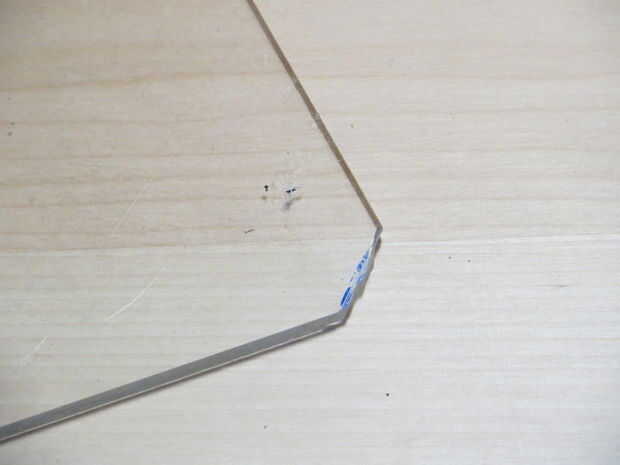

3. clip de las 4 esquinas de la placa de vidrio

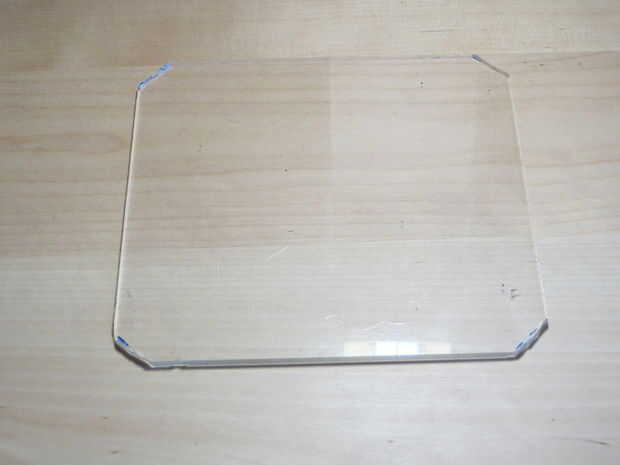

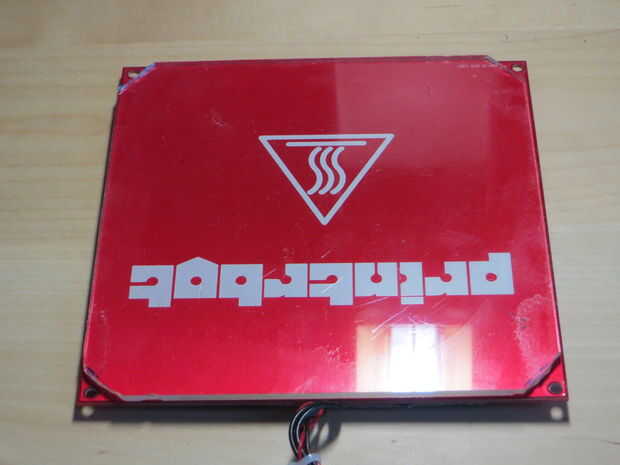

4. Coloque la placa de vidrio en la parte superior del PCB Heatbed

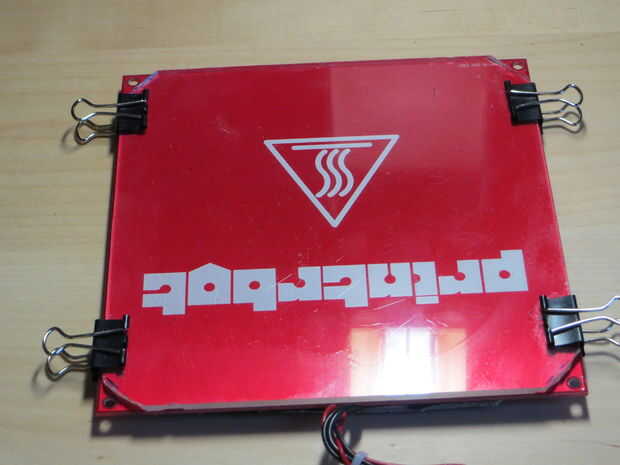

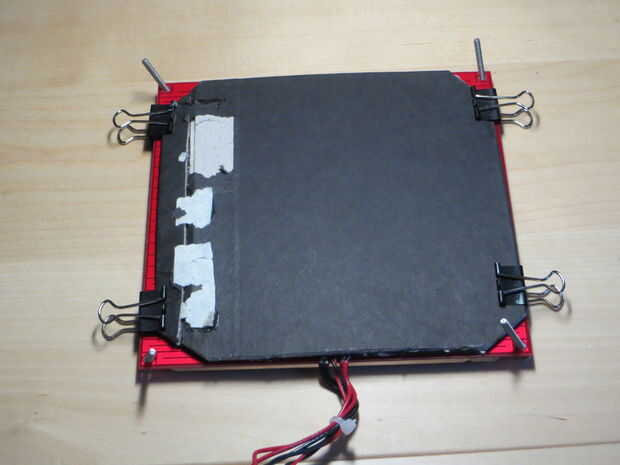

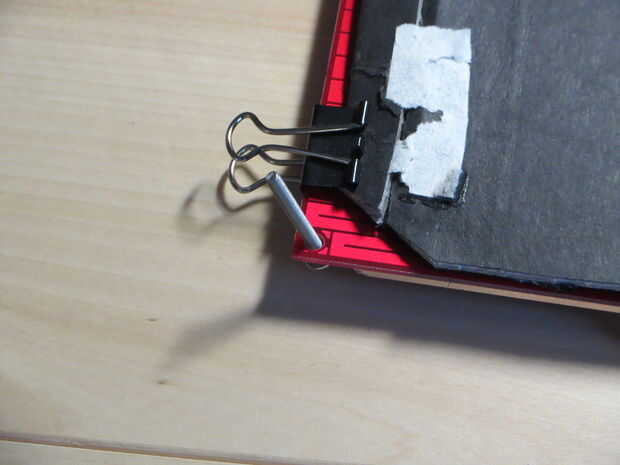

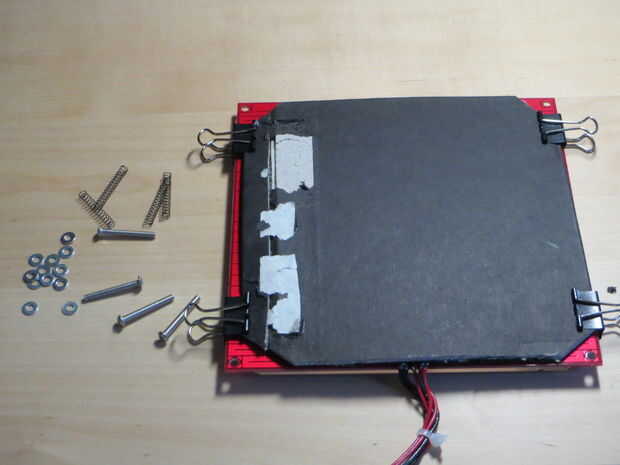

5. Fije el tablero de aislamiento y placa de cristal con clips binder

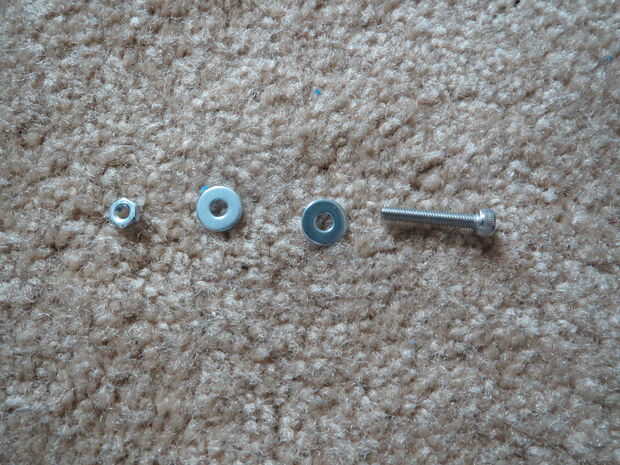

6. Inserte las arandelas M3 cada toma M3 x 25mm

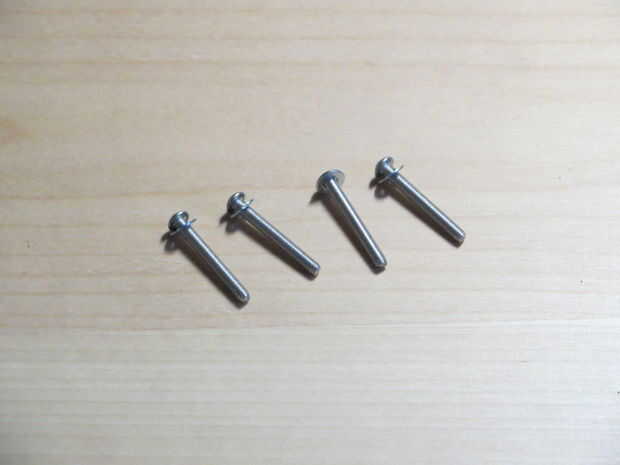

7. Enchufe el conector de M3 x 25 mm en las esquinas de la PCB Heatbed
8. inserto compresible resortes a cada toma de M3 x 25mm

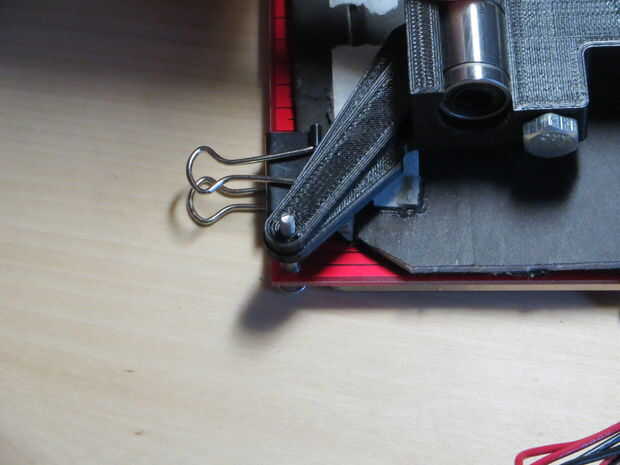

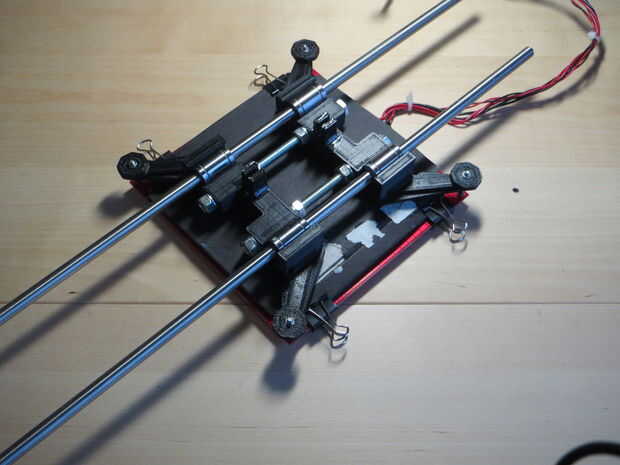

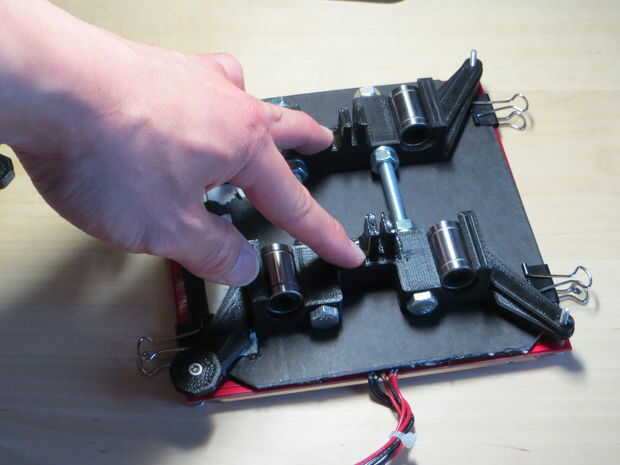

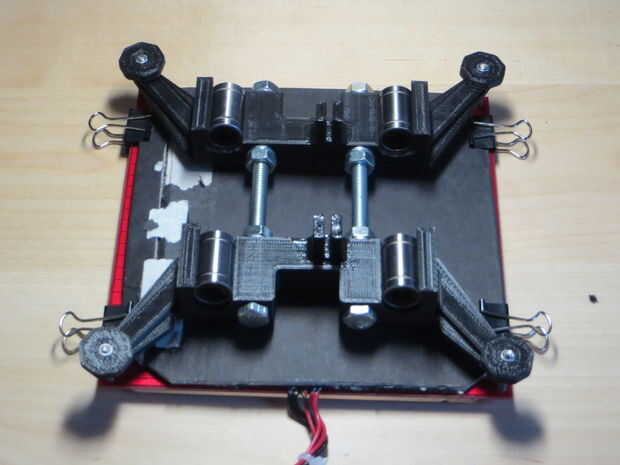

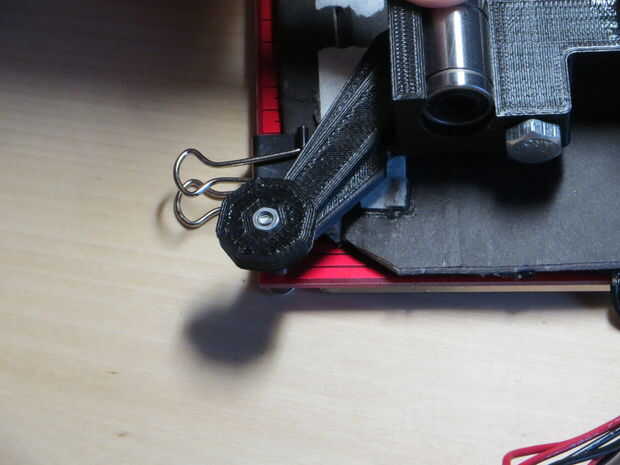

9. Instale el carro Y montado sobre el PCB Heatbed y seguro con mandos montados
10. introducir la varilla de perforación de 8mm para garantizar viajes suave.
Configuración de placa de construir más de 3DPrintMi Materiales adicionales
1 - 200 x 200 mm (8 "x 8") PCB Heatbed
1 - 200 x 200 mm (8 "x 8") Boriscillate cristal

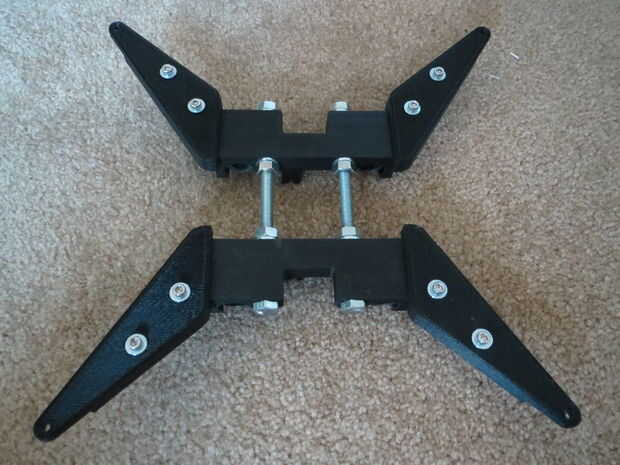

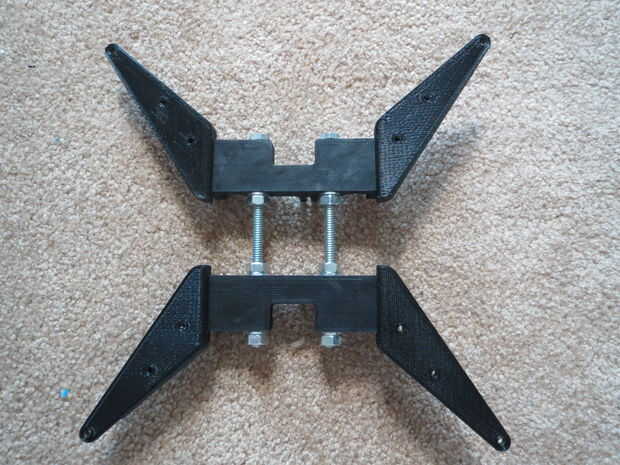

2 - Y transporte Extenders_A
2 - Y transporte Extenders_B
8 - zócalo M3 x 18mm
8 - arandelas de M3
8 - tuercas M3
Procedimiento

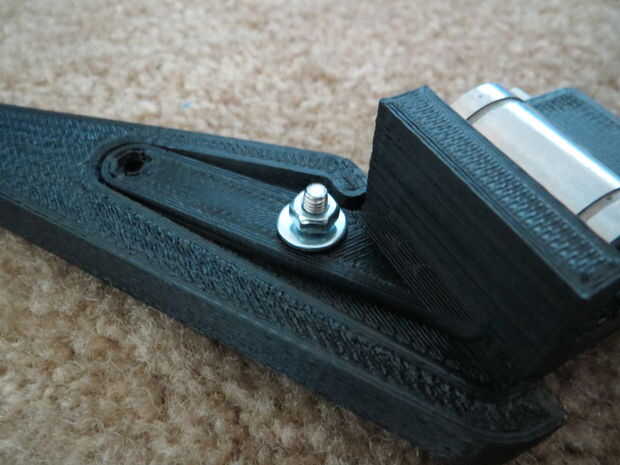

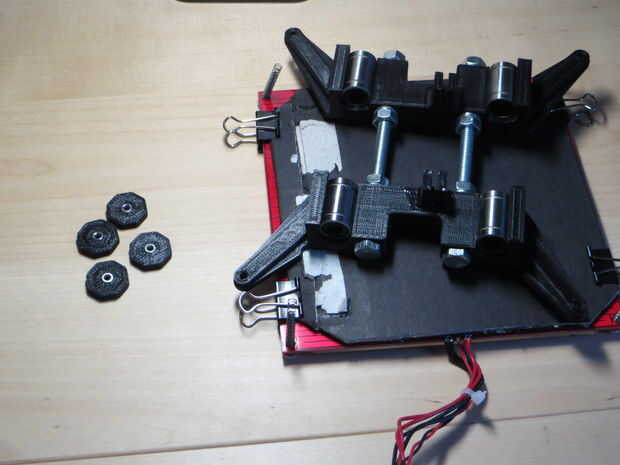

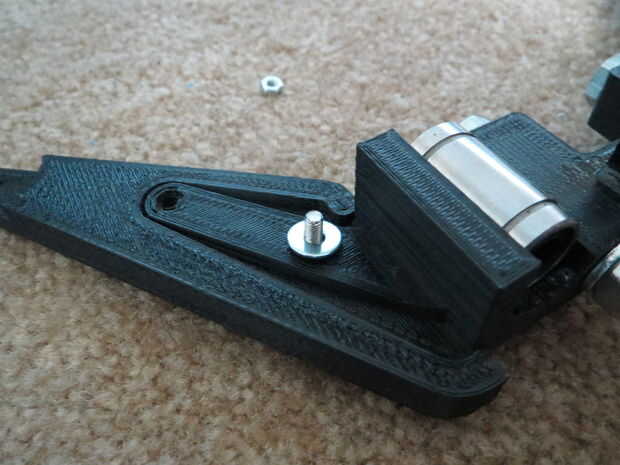

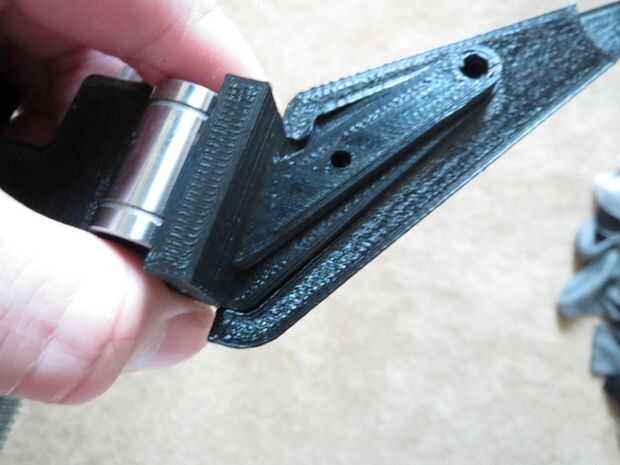

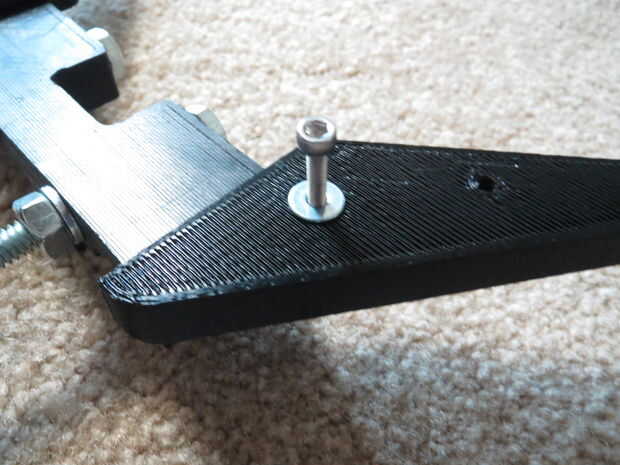

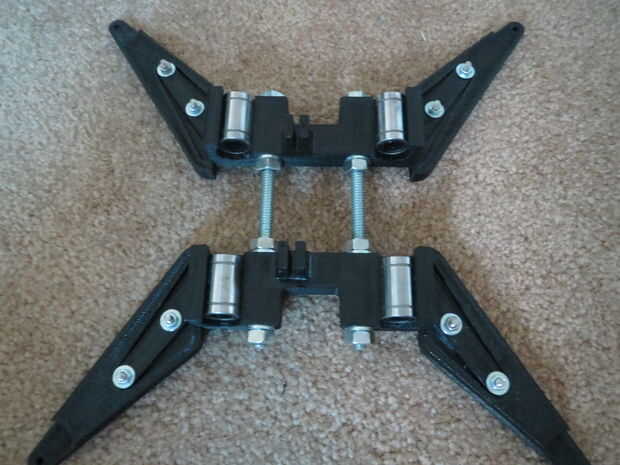

1. prensado Y carro extensores en las 4 esquinas del carro Y A & B. arena hacia abajo si es necesario para que las piezas de ajuste.

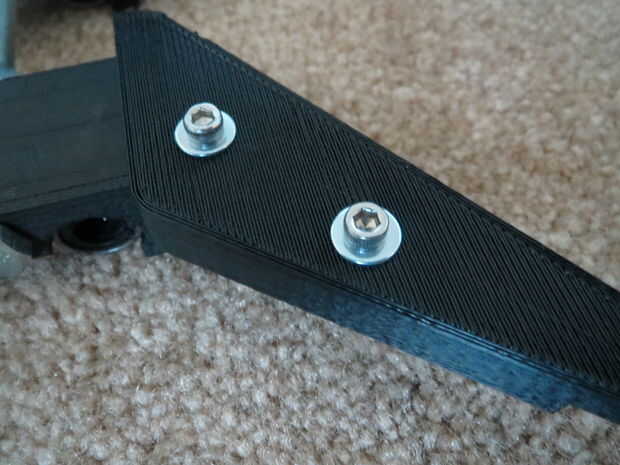

2. Sujete Y carro extensores con la toma de M3 x 18mm
4. Siga el resto del procedimiento anterior
3. use la guía ilustrada de referencia
