3D impreso DIYbio mini centrífuga (1 / 5 paso)

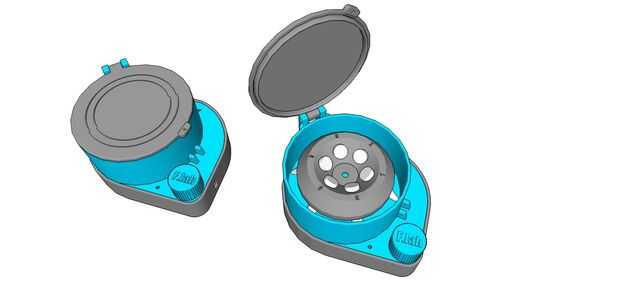

Paso 1: Diseño de las piezas

Hay algunas consideraciones en el diseño en 3D para impresión 3D.

  1. Averiguar lo que es la tolerancia para su impresora. El Makerbot Replicator 2 y ExtraBot 3020 E3D (hecho en Tailandia) hemos utilizado tienen una tolerancia de aproximadamente 0,3 mm--que se lo tienes que dejar 0,3 mm a lo largo de sus bordes para asegurar cosas encajan. Una clavija de 5mm no caben fácilmente en un orificio de 5mm. Pero si haces un desplazamiento de 0,3 mm, que se ajusta.
  2. Pecar de cauteloso: centrífugas muy rápido la vuelta. Es importante asegurarse de partes que se hacen fuertes con al menos 2mm de material en los puntos más pequeños.
  3. Diseño de sus componentes electrónicos y hardware, montaje en algo funcional primero antes de diseñar en 3D. Esto le permite ver todo el funcionamiento juntos.
  4. Pensar en conjunto en el diseño. Nuestro primer diseño hecho el día anterior parecía grande en papel pero cuando llegó la hora de montarlo, nos encontramos con que era casi imposible.

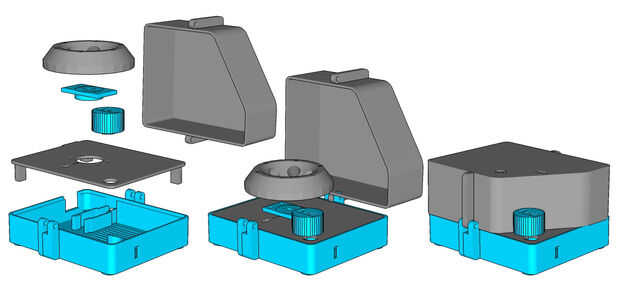

  5. No tenga miedo de repetir. Nuestro primer diseño fue un completo fracaso. El segundo diseño en estas lecciones. Tanto centrífugas fueron diseñadas y construidas en 1 día. Impresión 3D originalmente fue utilizada hace años para prototipado rápido y es todavía grande para hacerlo. Totalmente planeamos hacer otra versión de este ya que aún tiene mucho margen de mejora.

SketchUp:

SketchUp es un software de diseño 3D gratis y fácil de usar. Es tan simple, que realizamos periódicamente talleres de 3 horas donde han diseñado principiantes y 3D a imprimir algo en el final de la clase. Usando SketchUp para impresión 3D requiere un STL exportación de extensión que se puede llegardesde el almacén de la extensión de SketchUp aquí(requiere una cuenta de Gmail para descargar, pero es gratis).

El diseño intuitivo y herramientas facilita rápidamente y con precisión diseño con dimensiones precisas como la requerida para impresión 3D. Hay muchos otros diseño 3D programas hacia fuera allí que usted debe comprobar hacia fuera también.
