3D impreso Arduino Robot (7 / 11 paso)

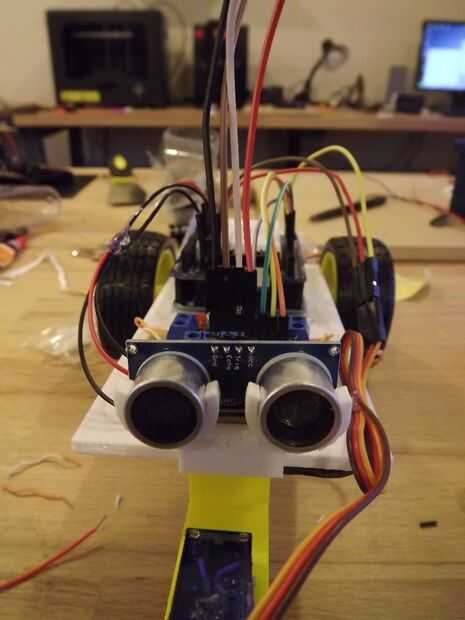

Paso 7: Conectarlo - sensor ultrasónico

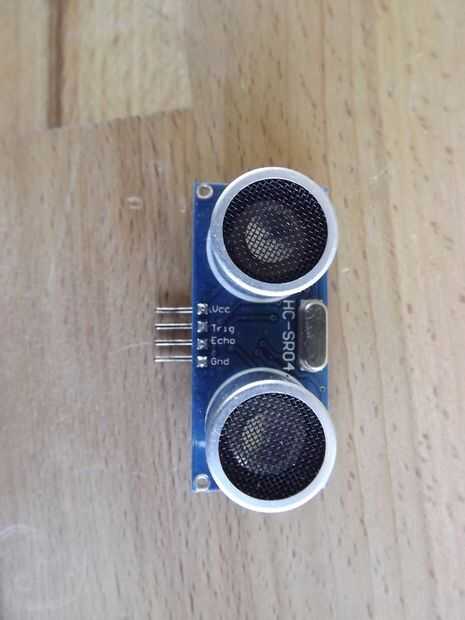

Estos sensores generalmente tienen 4 pines. Si tienes una que solo tiene 3 pines entonces el código que he proporcionado no funciona para usted, usted necesitará el código de ejemplo de Arduino para sensores/ping y utilice en su lugar. Esencialmente usted necesita utilizar el mismo pin para lectura/escritura en lugar de 2 pines separados. Es una modificación bastante menor. Pero si tienes la foto te tiene 4 pines para conectar.

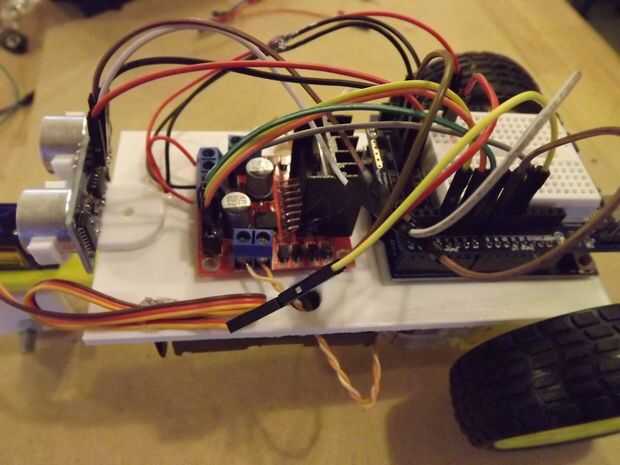

  • Tome un cable de la VCC y enchufe en su línea roja en el protoboard.
  • Tome un cable de la toma de tierra y enchufe en uno de su tierra en el escudo de proto de Arduino
  • Tome un cable desde la TRIGONOMÉTRICAS y enchúfelo en el pin 7 en el Arduino
  • Tome un cable del eco y enchúfelo en el pin 8 de Arduino
