3D impreso adaptador de rueda de coche (4 / 4 paso)

Paso 4: impresión 3D

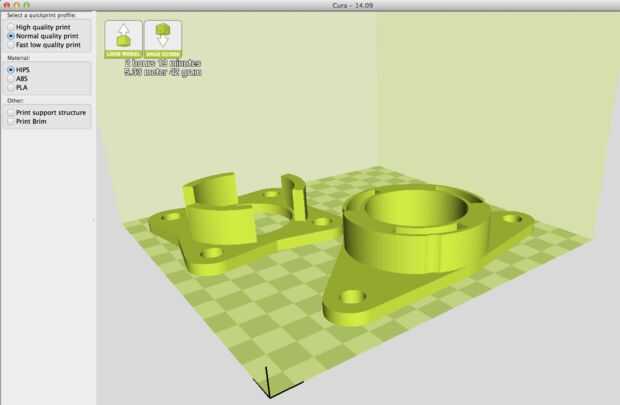

Nuestro makerspace tiene una Lulzbot Mini impresora utilizando el software de Cura. Para este paso, sólo necesitaba cargar los archivos STL generados previamente e imprimirlos para el montaje de prueba. Después de la impresión, que algunas de las juntas para un ajuste limpio de arena. Tuve una impresión fallida que tuvo que abortar y solo imprime las primera pocas capas, pero ésos sirvieron como una plantilla de patrón de perno práctico para las partes posteriores del proyecto Power Racing Series, mecanizado de accesorios piñones y discos de freno.

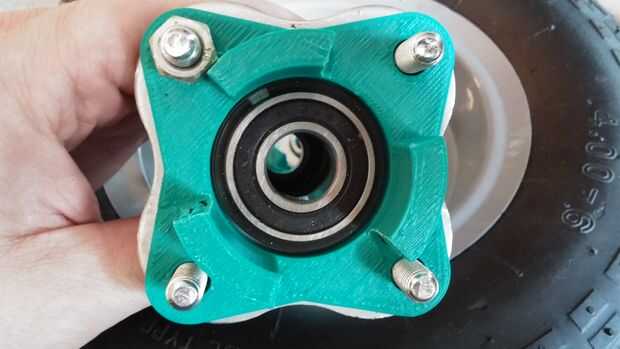

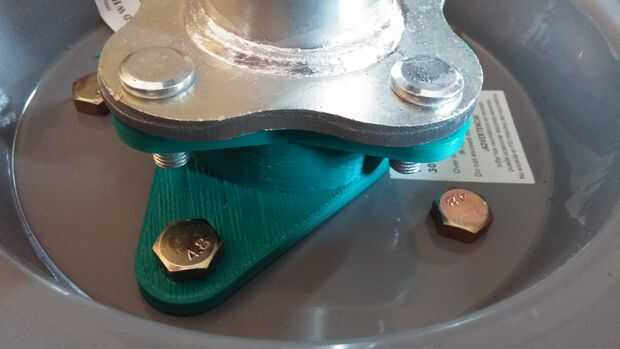

He montado los adaptadores del cubo de la rueda y el eje de la rueda y conectados juntos en el eje y el ajuste fue muy preciso. Mientras que la fuerza de este componente no durará mucho, será suficiente probar el concepto. Con esa validación, podré tener fuertes piezas mecanizadas o crear moldes de estos prototipos a versiones más fuertes de metal.

OpenSCAD es una herramienta agradable y fácil de usar para el modelado paramétrico e impresión 3D es una solución perfecta a este problema de una solución de hardware de prototipos. Pude recorrer en mi diseño muy rápidamente e imprimir nuevas pruebas para corregir los problemas de ajuste y ajustar los espesores del material. Con este valioso conocimiento ganado con el prototipado rápido y fácil, yo puedo fabricar un componente permanente al tiempo que minimiza los costos debido a errores de diseño.
