Paso 2: Modelado con OpenSCAD
OpenSCAD es una herramienta gratuita que te permite hacer modelos 3D mediante el uso de comandos con secuencias de comandos en vez de un modeler interactivo. Modelos complejos se pueden construir sumando o restando formas geométricas más básicas. Y puesto que las secuencias de comandos son fácilmente parametrizados basando funciones en definiciones de variables, diseños pueden fácilmente escalar o ajustados. Puede descargar OpenSCAD de http://www.openscad.org y mientras allí revisa su documentación así.

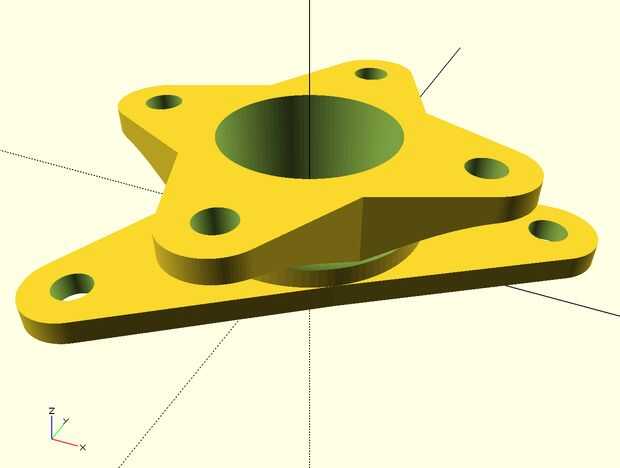

La primera versión del modelo consistió en dos placas ronda básicas con un espaciador cilíndrico. Me mide los radios de agujero de perno en el eje de la rueda y el eje de la rueda, el centro de diámetro necesario para despejar el centro del cojinete y algunas restricciones máximas sobre los tamaños de placa. Pasé por un par de iteraciones con el script del modelo para intentar eliminar algún exceso de material de la placa del eje de rueda. Como parte del rediseño, cambié el modelo de placas circulares más simplificado de elementos mediante el comando hull() en OpenSCAD.

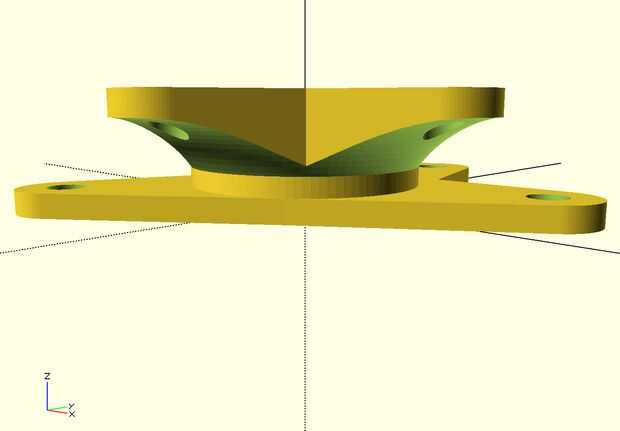

Me di cuenta que podía utilizar probablemente sólo tres de los el centro de los pernos para montar el plato. De esta manera no incluso necesario desarmar completamente el cubo, que significaría ser capaz de conectar el adaptador mucho más rápido en caso de que necesitaba para cambiar rápidamente a una rueda de repuesto. Esta versión también contiene un filete por debajo de la placa más pequeña superior para intentar ayudar a apoyar para la impresión, pero se convirtió en innecesario con la próxima ronda de refinamientos.
Se puede ver la versión "V2" del modelo aquí: http://git.io/vLbl9
